Este manual describe el complemento 'Tendidos de pretensado' para el programa RFEM 6. Con el complemento, puede modelar tendidos de pretensado previos y posteriores en estructuras de concreto y así analizar los efectos de la pretensado en el modelo completo.
Hormigón pretensado
La construcción de hormigón pretensado es una forma especial de la construcción de hormigón armado, donde la capacidad de carga y la funcionalidad de los elementos de hormigón se mejora mediante la aplicación de una pretensado deliberada. Para ello, se utilizan los llamados tendidos de pretensado – aceros de alta resistencia en forma de alambres, cordones o barras – que se pretensan de manera planificada para contrarrestar el peso propio y las cargas de uso posteriores.
Tendidos de pretensado

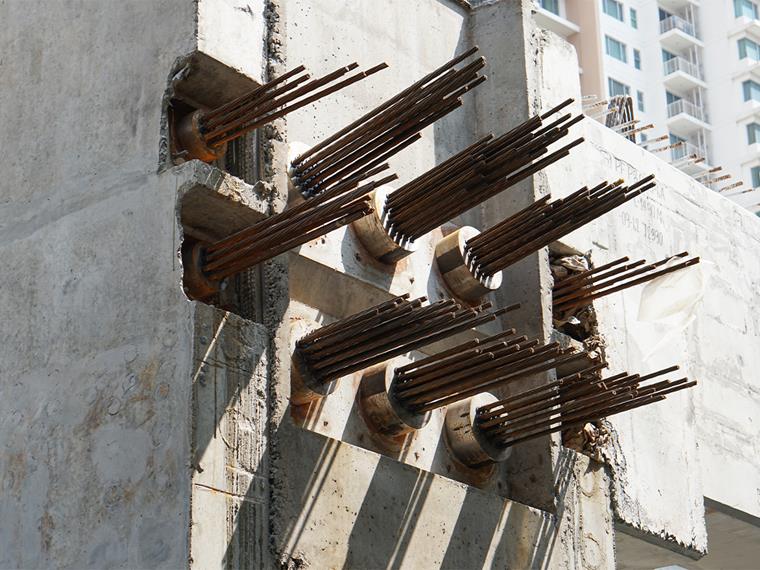

Los tendidos de pretensado son el elemento central en la construcción de hormigón pretensado. Estos están compuestos generalmente por acero de pretensado de alta resistencia y pueden ser colocados dentro (pretensado interno) o fuera (pretensado externo) de la sección de hormigón. Los tendidos de pretensado se pretensan antes o después del endurecimiento del hormigón, lo cual lleva a la distinción entre pretensado en adherencia inmediata (hormigón pretensado con armadura pretensada) y pretensado diferido.
La pretensado genera tensiones de compresión en el hormigón que compensan parcial o totalmente las tensiones de tracción de las cargas futuras. Esto proporciona las siguientes ventajas:
- Estado de servicio sin fisuras o con una formación de fisuras reducida
- Mayor capacidad de carga mediante el aprovechamiento de la resistencia a compresión del hormigón
- Mayor alcance sin soportes intermedios
- Secciones más delgadas, lo que ahorra material y reduce el peso
Por lo tanto, la construcción de hormigón pretensado se utiliza especialmente en la construcción de puentes, en losas con gran alcance o en construcciones prefabricadas. El uso deliberado de tendidos de pretensado permite una construcción más económica y eficiente en comparación con la construcción convencional de hormigón armado.
Complemento Tendidos de pretensado

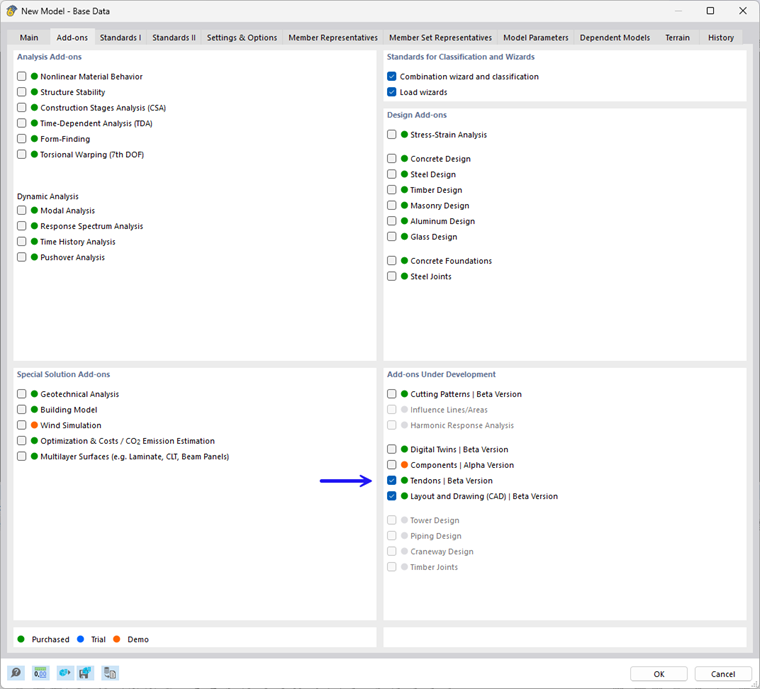

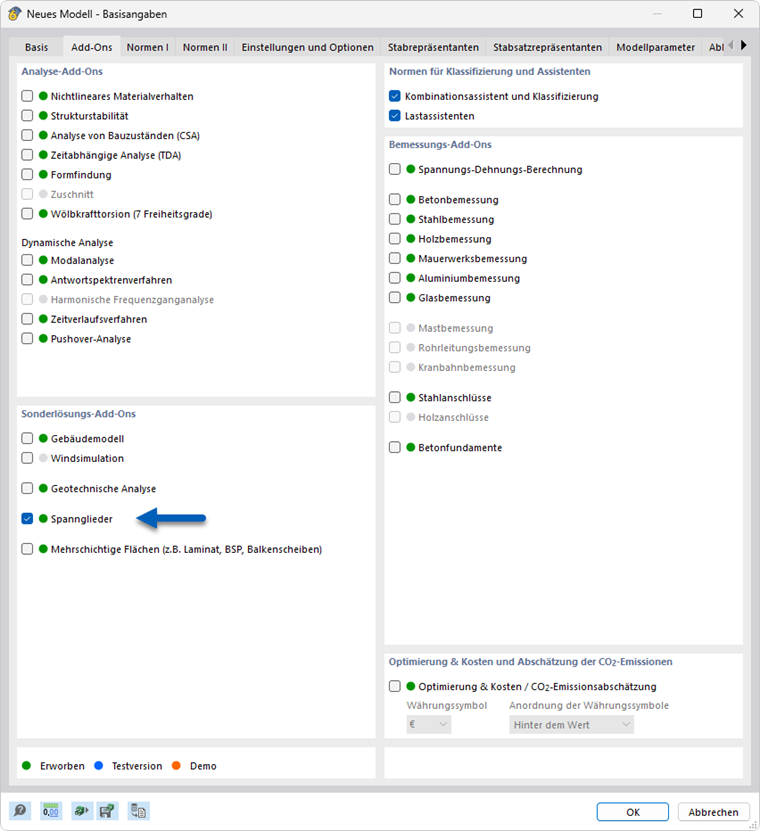

Puede activar o desactivar el uso del complemento de solución especial en la pestaña Complementos de la 'Información base del modelo'.
@image056787#
Un punto verde delante del nombre del complemento significa que tiene una licencia. Un punto naranja o azul indica que solo puede utilizar el complemento como una versión de demostración o prueba y que su funcionalidad es limitada.
Después de activar el complemento de solución especial, la interfaz de usuario se amplía con nuevas entradas en los cuadros de diálogo y tablas. Así, el análisis de los tendidos de pretensado se integra completamente en RFEM.
