Aby uzyskać dostęp do globalnych ustawień analizy naprężeniowo-odkształceniowej, należy użyć menu kontekstowego opcji nawigatora lub kliknąć przycisk

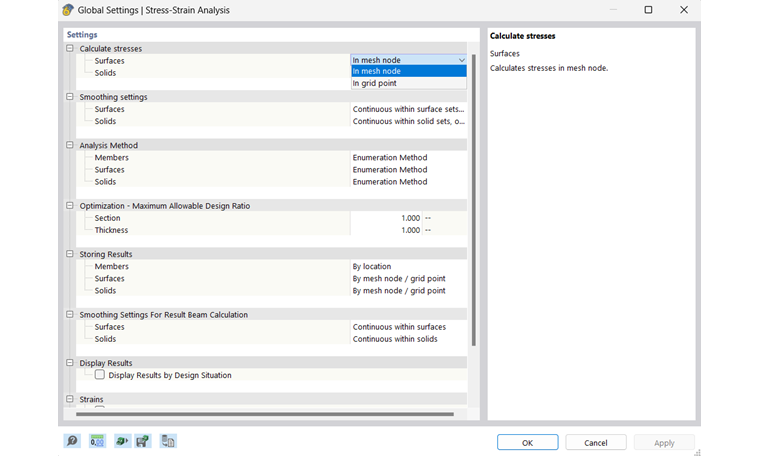

w pasku narzędzi tabeli dla analizy naprężeniowo-odkształceniowej. W tym rozdziale opisano parametry dostępne w oknie dialogowym Ustawienia globalne.
Wskazówka
Za pomocą
w dolnej części okna dialogowego można przywrócić ustawienia domyślne.
Oblicz naprężenia
Domyślnie naprężenia są wyświetlane w punktach siatki ES ('W węźle siatki'). Alternatywnie można wyświetlić wyniki w punktach rastra ('W punkcie rastra'), które są zdefiniowane w programie RFEM we właściwościach powierzchni i brył.
Ustawienia wygładzania
Opcje wygładzania wyników są opisane w rozdziale Uśrednianie wyników instrukcji obsługi programu RFEM.
Metoda wymiarowania:
W tej sekcji można określić, w jaki sposób obliczeniowe siły wewnętrzne z kombinacji obciążeń i wyników są przenoszone do obliczeń. Na liście dostępne są trzy metody obliczeń.
- W metodzie numeracyjnej wszystkie kombinacje obciążeń i wyników sytuacji obliczeniowej są obliczane indywidualnie. Zazwyczaj prowadzi to do najdokładniejszych wyników, ale może również prowadzić do wydłużenia czasu obliczeń.
- W metodzie obwiedni najpierw obliczane są otaczające siły wewnętrzne wszystkich kombinacji obciążeń i wyników sytuacji obliczeniowej, a następnie przeprowadzane są obliczenia. Zazwyczaj prowadzi to do skrócenia czasu obliczeń w porównaniu z metodą enumeracji.

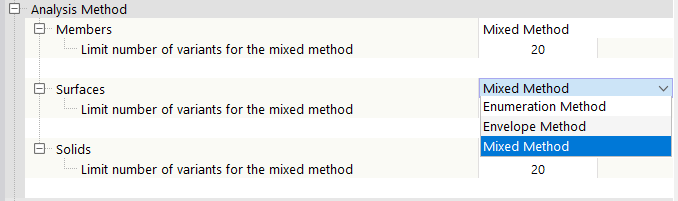

- W przypadku metody mieszanej można zdefiniować górną granicę liczby kombinacji obciążeń i wyników dla sytuacji obliczeniowej, która ma zostać zwymiarowana zgodnie z metodą numeracji. Jeżeli liczba kombinacji przekracza tę wartość graniczną, obliczenia są przeprowadzane metodą obwiedni.
Optymalizacja - maksymalny dopuszczalny stopień wykorzystania
Rozszerzenie umożliwia optymalizację przekrojów standardowych (patrz też przekrój Przekroje) i grubości powierzchni (patrz też Grubości przekroju). Podczas sprawdzania możliwych wariantów wykorzystanie jednego wariantu jest porównywane z maksymalną wartością zdefiniowaną w tym miejscu.
Zapisywanie wyników
W przypadku dużych modeli zawierających kilka tysięcy obiektów pliki wynikowe mogą stać się bardzo duże, jeżeli zostaną w nich zapisane wszystkie wyniki. W zależności od wybranego ustawienia, wynik jest zapisywany dla każdego położenia, naprężenia lub punktu rastra lub obiektu. W ten sposób można odpowiednio dostosować rozmiar pliku. Niezależnie od powyższego można wyświetlić wszystkie wyniki w programie, ponieważ brakujące wyniki są automatycznie obliczane ponownie.
odkształcenia
W przypadku zaznaczenia pola wyboru 'Analiza odkształceń' oprócz analizy naprężeń program przeprowadza również analizę odkształceń powierzchni.
