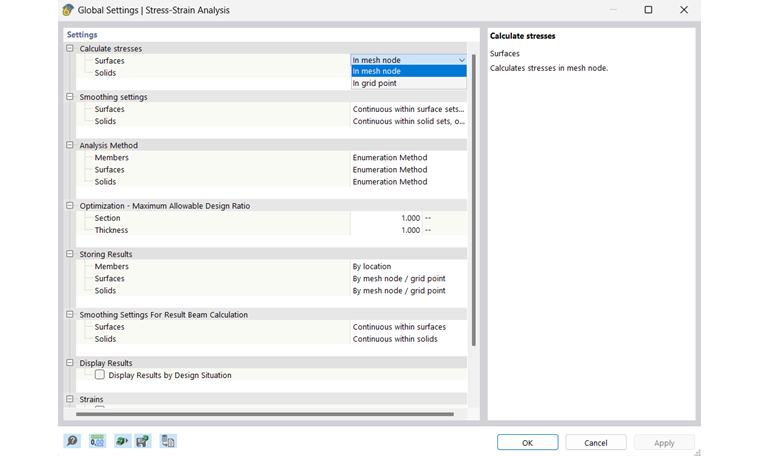

Para acceder a la configuración global del análisis tensión-deformación, use el menú contextual de la entrada del navegador o haga clic en el botón
en la barra de herramientas de la tabla para el análisis tensión-deformación. Este capítulo describe los parámetros disponibles en el cuadro de diálogo Configuración global.
Consejo
Uso del
en la parte inferior del cuadro de diálogo, puede restaurar la configuración predeterminada.
Calcular tensiones
De forma predeterminada, las tensiones se muestran en los puntos de la malla de EF ('En el nudo de la malla'). Alternativamente, es posible mostrar los resultados en puntos definidos por el usuario de la rejilla ('En el punto de rejilla'), que se definen en RFEM en las propiedades de superficies y sólidos.
Configuración de suavizado
Las opciones para suavizar los resultados se describen en el capítulo Suavizado de resultados del manual de RFEM.
Procedimiento de cálculo

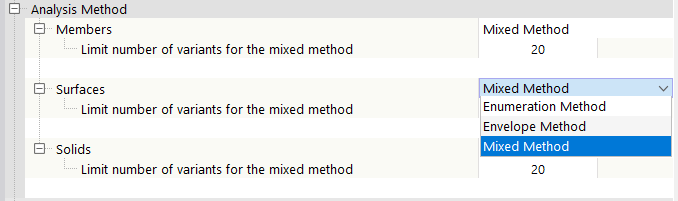

Esta sección controla cómo se transfieren al cálculo los esfuerzos internos de cálculo de la carga y las combinaciones de resultados. Hay tres métodos de cálculo disponibles para su selección en la lista.
- En el método de enumeración , todas las combinaciones de carga y de resultados de una situación de proyecto se calculan individualmente. Esto generalmente conduce a los resultados más precisos, pero también puede conducir a un mayor tiempo de cálculo.
- En el método de la envolvente, primero se calculan los esfuerzos internos envolventes de todas las combinaciones de carga y de resultados de una situación de proyecto, y luego se realizan los cálculos. Esto generalmente conduce a tiempos de cálculo más cortos en comparación con el método de enumeración.
- Para el método mixto , puede definir un límite superior para el número de combinaciones de carga y de resultados de una situación de proyecto que se va a calcular según el método de enumeración. Si el número de combinaciones excede este límite, el cálculo se realiza con el método envolvente.
Optimización - Razón de tensiones máxima admisible
El complemento ofrece la opción de optimizar secciones normalizadas (véase también el apartado Secciones) y espesores de superficie (véase también el apartado Espesores). Al comprobar las posibles variantes, la utilización de una variante se compara con el valor máximo definido aquí.
Almacenamiento de resultados
Los archivos de resultados pueden llegar a ser muy grandes para modelos grandes con varios miles de objetos si se guardan todos los resultados en ellos. Dependiendo de la configuración seleccionada, se guarda un resultado para cada posición, tensión o punto de rejilla u objeto. Por lo tanto, puede influir en el tamaño del archivo en consecuencia. No obstante lo anterior, puede mostrar todos los resultados en el programa, ya que los resultados que faltan se recalculan automáticamente.
deformaciones
Si selecciona la casilla de verificación 'Análisis de deformaciones', el programa realiza un análisis de las deformaciones de la superficie además del análisis de tensiones.
