Las amplitudes de oscilación del estrés son una medida de la variación del estrés en un material bajo carga cíclica. Se definen como la diferencia entre el estrés máximo y mínimo durante un ciclo de carga. Matemáticamente, la amplitud de oscilación del estrés Δ𝜎 se expresa mediante:
Las amplitudes de oscilación del estrés son relevantes para el análisis de fatiga de materiales y estructuras. Describen cómo la carga puede llevar a un deterioro gradual del material y, finalmente, a una fractura por fatiga. Son necesarias para la verificación de resistencia en servicio.

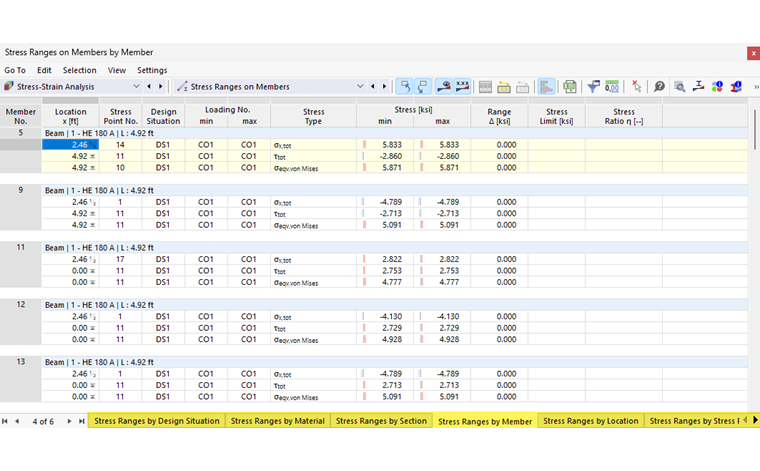

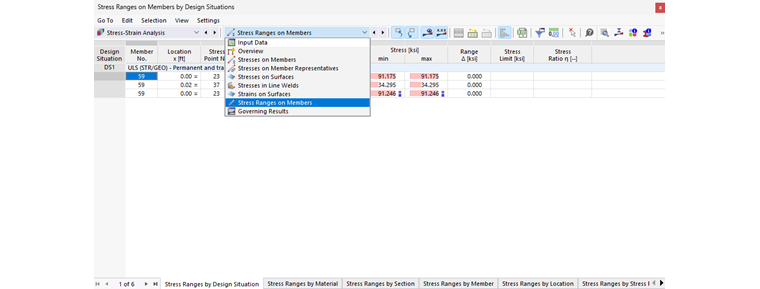

En las tablas de las categorías Amplitudes de oscilación del estrés se muestran las diferencias de estrés para los objetos que ha seleccionado para análisis en la tabla Objetos a analizar - Amplitudes de oscilación del estrés.
Las amplitudes de oscilación del estrés están ordenadas en los registros según los siguientes criterios:
- Cargas (situaciones de diseño, combinaciones de carga)
- Propiedades del objeto (materiales, secciones transversales, espesores)
- Lugar de verificación (lugares de barra, puntos de estrés, superficies, puntos de malla FE)
Las amplitudes se determinan para cada situación de diseño con las combinaciones de carga asignadas respectivamente.
Barra / Superficie / Volumen / Unión de soldadura lineal / Representante No.
Para cada tipo de estrés, se indica el número del objeto en el que se encuentra la mayor amplitud.
Posición x / Número de punto de estrés
En barras, se indica la posición en la barra para la cual se determinó la máxima amplitud. La distancia se refiere al comienzo de la barra. También se indica el número del punto de estrés relevante.
Número de nodo de malla / Coordenadas del nodo de malla
En superficies y uniones de soldadura lineal, se indica el número del nodo de malla FE en el que se encuentra la máxima amplitud. También se especifican las coordenadas globales X, Y y Z de los nodos de malla FE.
Situación de diseño min / max
Esta columna indica los números de las situaciones de diseño mínimas y máximas Situaciones de diseño para las cuales existen las amplitudes de oscilación del estrés individuales.
Carga min / max
Se indican los números de las combinaciones de carga o de resultados cuyos resultados llevan a las tensiones mínimas y máximas en los respectivos puntos de estrés o nodos de malla.
Tipo de estrés
En esta columna se enumeran los tipos de estrés que ha configurado y asignado en el registro 'Amplitudes de oscilación del estrés' según las configuraciones respectivas (ver capítulo Configuraciones de barra , Configuraciones de superficie , Configuraciones de uniones de soldadura lineal y Configuraciones de volumen ).
Estrés min / max
En las dos columnas se indican los valores mínimos y máximos de los estreses.
Amplitud Δ
Los valores representan las amplitudes de los estreses que resultan de los estreses mínimos y máximos según la ecuación Amplitud de oscilación del estrés Δ𝜎. La ecuación es igualmente válida para los esfuerzos cortantes τ.
Límite de estrés
Esta columna está vacía por defecto, ya que en el diálogo de 'Configuración' el tipo de límite de estrés 'Ninguno' está preestablecido. Sin embargo, si ha definido límites de estrés personalizados, se indicarán aquí.
Relación de estrés η
Si se han definido límites de estrés, en la última columna se indican las relaciones de estrés (uso) en relación con el valor límite. El grado de uso respectivo se expresa mediante la longitud de la barra de color.
