DXF

С помощью импорта DXF можно импортировать узлы, линии и поверхности (3D-поверхности).

Точка вставки и поворот

Вы можете ввести точку вставки вручную или задать ее графически в рабочем окне с помощью аддон, например В качестве опции возможно и вращение. Положительный угол α поворачивает модель по часовой стрелке.

Преобразование системы координат

Установите соответствующий флажок, чтобы изменить или отзеркалить координаты.

Опции

Создать стержни

Все импортированные линии можно преобразовать в стержни. Для этого в описаниях слоёв необходимо ввести названия сечений и материалов.

Импортировать слои как видимости

Если требуется импортировать слои как пользовательские видимости, отметьте данный флажок. Все созданные видимости можно найти в навигаторе - Виды.

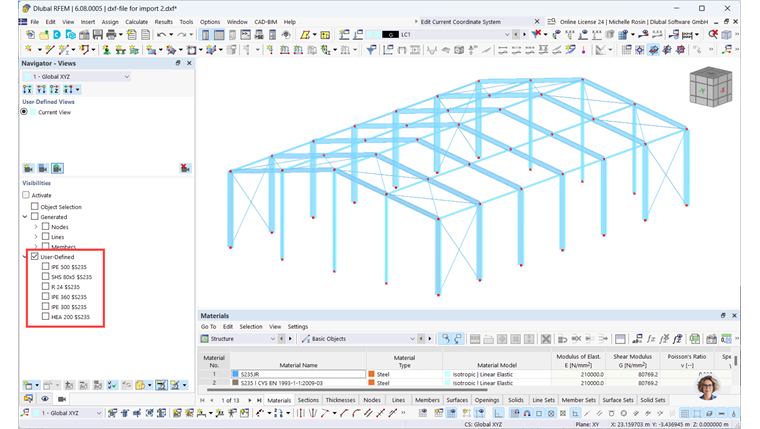

Слои как видимости

Импорт 3D граней как поверхностей

Если активировать данную функцию, то 3D поверхности из шаблона DXF будут в программе RFEM автоматически созданы как поверхности.

Использовать идентификацию слоя

Пользователь может конкретно определить, какие слои следует импортировать.

Единицы длины шаблона DXF

Если единицы длины шаблона DXF не должны автоматически приниматься из файла DXF, то можно выбрать подходящую единицу измерения из списка.

Слой

Данный раздел доступен только после активации флажка Импорт из выбранных слоев в разделе диалогового окна «Опции».
