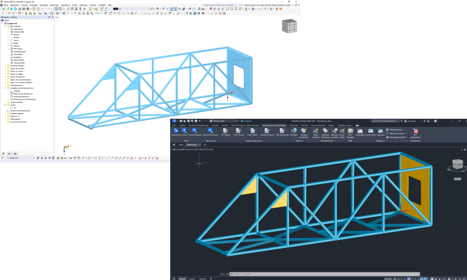

Формат SDNF (*.sdnf / *.dat) (Steel Detailing Neutral File) служит для обмена данными моделей для детального проектирования в стальном строительстве. Следующие данные модели могут быть переданы:
- Материалы и сечения
- Однородные стержни с эксцентриситетами стержней
- Поверхности с отверстиями

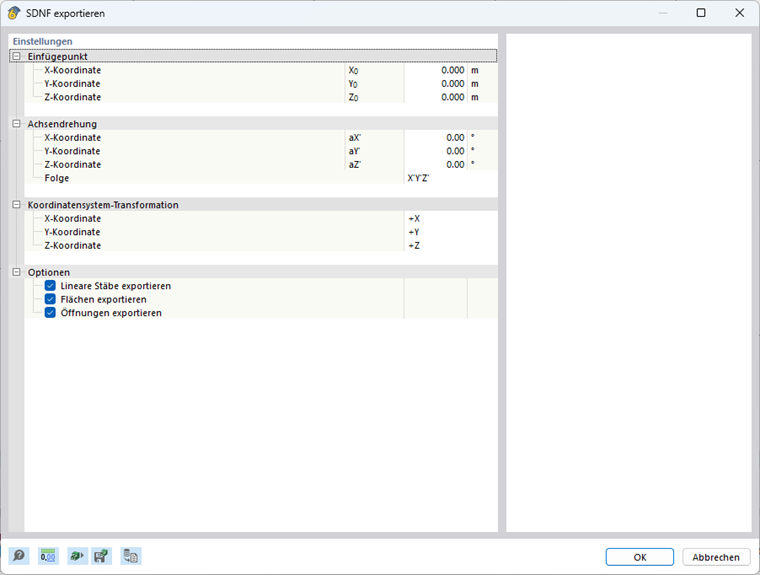

Точка вставки
Точка вставки ориентируется на координаты модели в RFEM. Вы можете изменить точку вставки вручную вдоль осей X, Y и Z.
Поворот осей
Модель может быть опционально повернута вокруг глобальных осей. Положительный угол поворачивает модель по часовой стрелке.
Последовательность поворотов осей может быть отдельно задана.
Преобразование системы координат
В соответствующем выпадающем меню вы можете поменять местами оси или изменить направление оси.
Опции
Экспорт линейных стержней
Однородные стержни структуры могут быть экспортированы.
Экспорт поверхностей
Экспортируются поверхности модели.
Экспорт отверстий
Опционально могут быть переданы имеющиеся отверстия.
