Таблицы перевода

Dlubal Software и Tekla Structures используют разные обозначения материалов и сечений. Для бесперебойного обмена данными соответствующие обозначения должны быть указаны в таблицах преобразования.

Открыть таблицы преобразования

Таблицы преобразования можно открыть с помощью кнопки Conversion Tables на ленте Tekla Structures (см. рисунок Add-In im Menüband von Tekla Structures ).

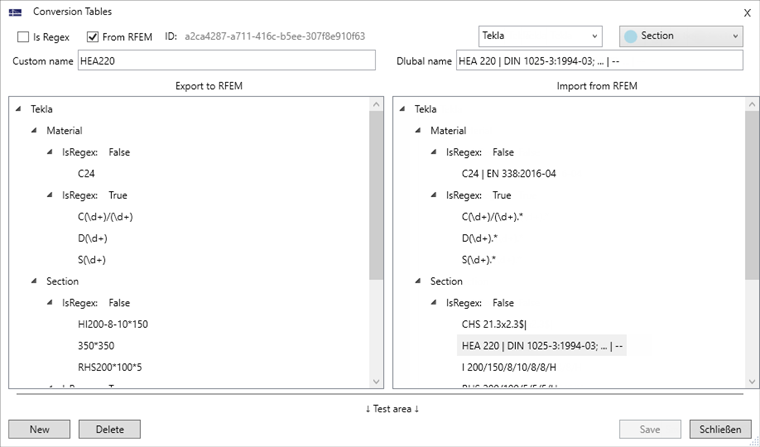

Таблицы перевода

Область Custom name слева определяет преобразование для экспорта из Tekla в RFEM. Здесь указаны профили и обозначения материалов, используемые в Tekla. Справа им соответствуют обозначения Dlubal. Область Dlubal name справа определяет преобразование для импорта из RFEM в Tekla. Здесь указаны обозначения материалов и сечений, используемые в RFEM. Слева им соответствуют обозначения Tekla. Оба столбца дополнительно разделены на материалы и сечения.

Кроме того, предусмотрено разделение на регулярные выражения (флажок Is Regex установлен) и нерегулярные выражения (Is Regex не установлен). Использование регулярных выражений позволяет выполнять преобразование нескольких объектов — например, всего ряда профилей IPE — по одной записи. Дополнительные примеры определения регулярных выражений описаны в следующем FAQ:

• Конвертация материала и сечения с регулярными выражениями

Преобразование серии профилей IPE с помощью регулярного выражения (Is Regex)

С помощью нерегулярных выражений можно дополнить название материала или сечения его программно-специфическим обозначением.

Преобразование профиля HEA220

При обмене данными необходимо указывать полное обозначение материала или сечения Dlubal. Это позволяет однозначно сопоставить обозначения и соответствующий стандарт в библиотеке материалов и сечений Dlubal. Полное имя для сечений и материалов можно отобразить через параметры программы.

Полное описание материала и сечения

Полные названия материалов или сечений можно также получить в меню RFEM CAD-BIM через функцию Открыть таблицы преобразования.

Открыть таблицы преобразования с полными названиями материалов или сечений в RFEM

Настроить таблицы преобразования

Некоторые сечения и материалы после установки уже предварительно определены в таблицах преобразования. Вы можете выбрать запись и удалить её с помощью кнопки . Существующие определения также можно редактировать. Подтвердите изменения с помощью кнопки .

Новое правило преобразования можно создать с помощью кнопки . При этом используйте возможности, указанные в следующей таблице.

	Создать преобразование как регулярное или нерегулярное выражение
	Создать преобразование для импорта из RFEM или преобразование для экспорта в RFEM
	Создать преобразование для материала или сечения

Затем внесите слева в таблицу обозначение Tekla (Custom name) и справа обозначение Dlubal (Dlubal name) материала или сечения. Затем с помощью кнопки сохраните новое преобразование и добавьте его в таблицу.
