В настоящее время доступны два формата DXF. Формат DXF II основан на более прогрессивной технологии и предлагает расширенные функции по сравнению с более старым форматом DXF. Дальнейшее развитие сосредоточено на улучшении технологии DXF II с целью постепенной замены традиционного формата DXF. Возможен прямой экспорт в AutoCAD либо создание DXF-файла из текущей модели. Для прямого экспорта в AutoCAD оба приложения должны быть открыты одновременно.
Точка вставки
Точка вставки ориентируется по координатам модели в RFEM. Вы можете вручную изменить точку вставки по осям X, Y и Z.
Вращение осей
Модель можно повернуть вокруг глобальных осей. Положительный угол поворачивает модель по часовой стрелке.
Последовательность вращения осей можно задать отдельно.
Трансформация системы координат
В соответствующем выпадающем меню вы можете поменять местами оси или изменить направление оси.
Настройки
Если 'Единицы длины шаблона DXF' не должны автоматически импортироваться из DXF-файла, вы можете выбрать подходящую единицу из списка.
Опции
Экспортировать размеры
Размерные линии могут быть экспортированы из RFEM.

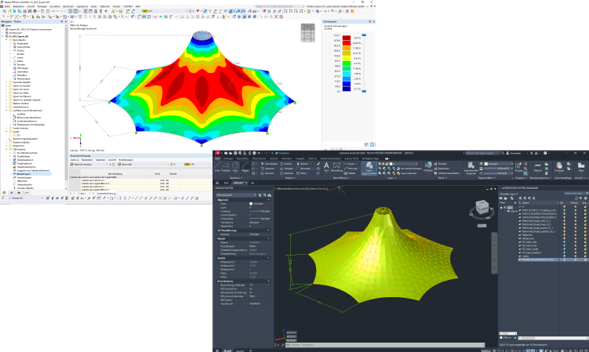

Экспортировать сетку КЭ
Сгенерированная сетка КЭ экспортируется в виде линий и узлов.
Экспортировать КЭ как 3DFace
RFEM экспортирует каждую ячейку сетки КЭ как элемент 3DFace. К примеру, в AutoCAD они распознаются как поверхность и отображаются в модели как многоплоскостная сеть.
Опции результатов
Деформированная форма
Экспортируется деформированная сетка активной ситуации нагрузки.
Экспортировать деформированную форму как 3DFace
RFEM экспортирует деформированную сетку в элементы 3DFace. К примеру, они распознаются в AutoCAD как поверхность и отображаются в модели как многоплоскостная сеть.
