Установка

Плагин Rhino / Grasshopper-RFEM не устанавливается автоматически вместе с RFEM 6 и должен быть установлен вручную. Процедура установки зависит от установленной версии RFEM 6. Для установки плагина на компьютере уже должны быть установлены RFEM 6 и Rhino.

Версии RFEM с 6.06.0002 по 6.16.0001

Начиная с версии RFEM 6.06.0002 и до версии 6.16.0001, плагин Rhino / Grasshopper-RFEM устанавливается с помощью Rhino Package Manager.

Поддерживаемые версии Rhino:

• Rhino 7 (начиная с версии Rhino 7.34)
• Rhino 8
• При использовании Rhino 7 или Rhino 8 в среде .NET Framework используйте версии плагина, начинающиеся с «7». При использовании Rhino 8 в среде .NET Core используйте версии плагина, начинающиеся с «8».

Установка через Rhino Package Manager

1. Откройте Rhino.
2. Откройте Package Manager.
3. Выполните поиск Dlubal plugin.
4. Выберите версию плагина, соответствующую вашей версии Rhino.
5. Включите Веб-сервис в настройках программы Dlubal.

FAQ 005306 | Активация веб-сервисов

Нумерация версий плагина соответствует версии RFEM. Пример: RFEM 6.06.0002 → плагин Dlubal 6.606.2.1

В идеале следует использовать версию плагина, соответствующую установленной основной версии RFEM. Если эта версия недоступна, можно установить ближайшую более старую совместимую версию.

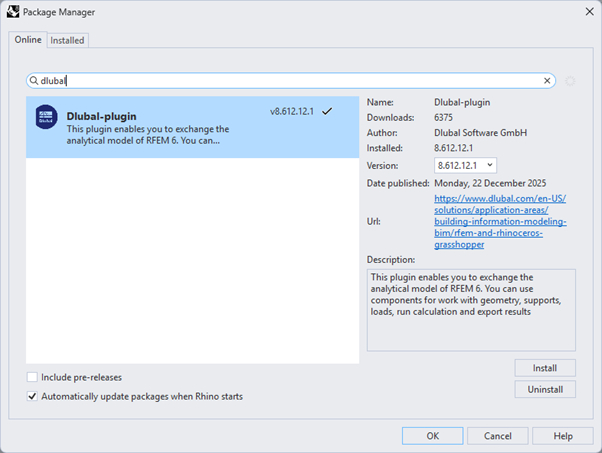

Диспетчер пакетов

Начиная с RFEM 6.16.0002

В версии 8.616.2.1 плагин Dlubal был переведён с SOAP API на gRPC API. В связи с этим переносом решение для .NET Framework больше не предоставляется. Плагин теперь работает только в среде Rhino 8 и .NET Core. Кроме того, мы рекомендуем использовать плагин только с соответствующей версией RFEM 6. Эта информация указана в описании в Package Manager.

Для лучшего контроля совместимости версий плагина и RFEM мы рекомендуем отключить автоматические обновления в Package Manager.

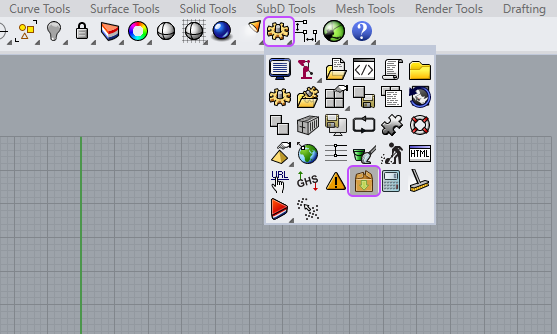

Rhino Package Manager

Версии RFEM до 6.06.0001 включительно (устаревшие)

Для версий RFEM до 6.06.0001 включительно официально поддерживается только Rhino 7.

Шаги установки

1. Закройте Rhino, если он запущен.
2. Перейдите в следующую папку: C:\Program Files\Dlubal\RFEM 6.xx\tools\RhinoPlugin
3. Запустите файл DlubalRfem6Plugin.rhi, дважды щёлкнув по нему.
4. Запустите Rhino.

После установки плагин должен быть доступен как в Rhino, так и в Grasshopper.

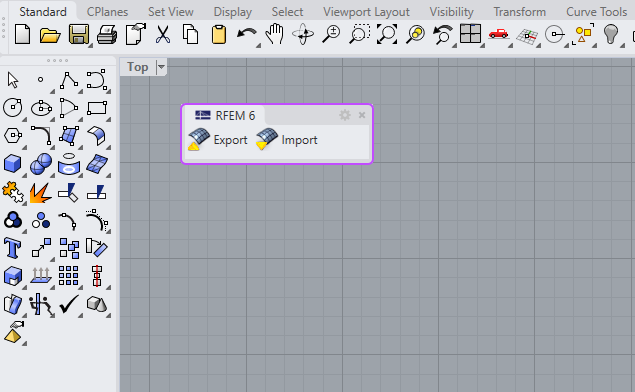

Rhino

Rhino

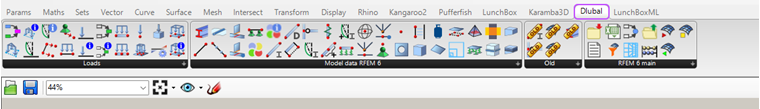

Grasshopper

Grasshopper

Включение веб-сервиса

Для обеспечения обмена данными между Grasshopper и RFEM необходимо активировать Веб-сервис в RFEM:

1. Откройте RFEM.
2. Перейдите в Options → Program Options.
3. Включите Веб-сервис.

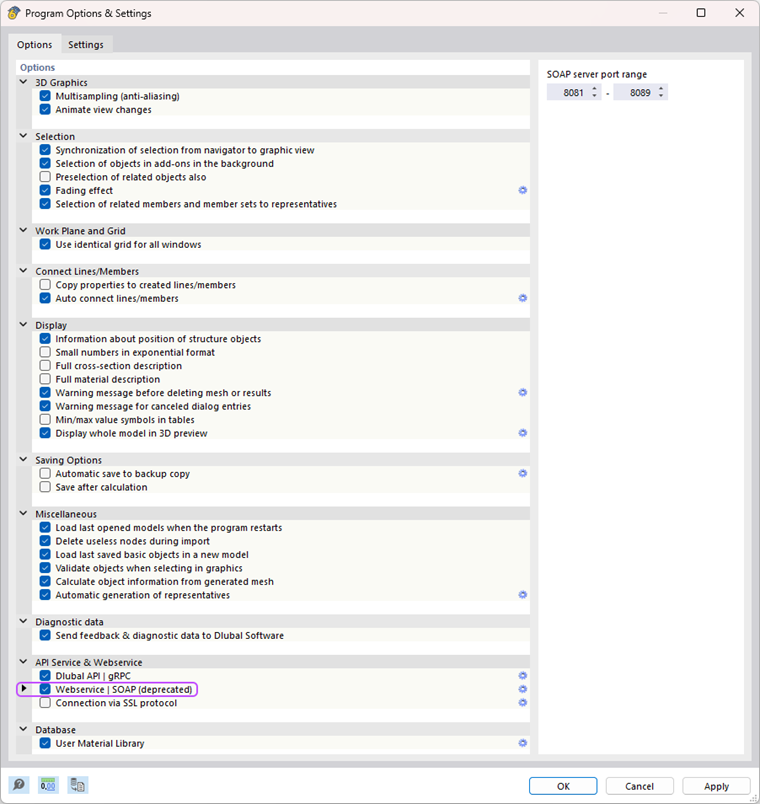

Опции программы и настройки | Веб-сервис | SOAP (устар.)

Переход со старого метода установки на Package Manager

Если плагин ранее был установлен вручную, перед установкой через Package Manager необходимо удалить существующие папки плагина.

В зависимости от типа установки папки плагина могут находиться по одному из следующих путей:

Локальная установка

C:\Users\username\AppData\Roaming\McNeel\Rhinoceros\7.0\Plug-ins
