Часто в соответствующих программах для одних и тех же материалов и сечений используются разные обозначения. Это делает необходимым преобразование обозначений материалов и сечений, чтобы они распознавались в RFEM 6 после обмена данными. Таблицы преобразования доступны в строке меню в разделе CAD-BIM. Эти таблицы используются при импорте файлов DSTV, DXF, IFC, SAF или SDNF.

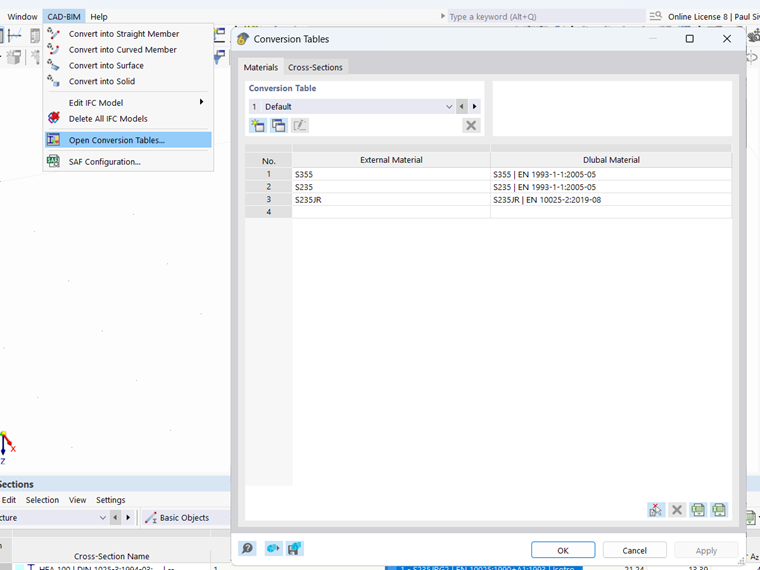

Таблицы преобразования разделены на две отдельные таблицы (Материалы и Сечения), каждая из которых имеет по два столбца (Внешний материал или Внешнее сечение и Материал Dlubal или Сечение Dlubal)
При импорте файла из внешнего файла считывается информация об обозначениях материалов и сечений и автоматически добавляется в таблицу. Для преобразования этим внешним обозначениям материалов и сечений в таблице должны быть присвоены соответствующие имена Dlubal. Имена Dlubal можно выбрать из библиотеки материалов и сечений.
Таблица преобразования
Новый набор таблиц можно создать с помощью кнопки
. С помощью кнопки
можно скопировать существующий набор таблиц. Выполненные настройки и выбранный набор таблиц сохраняются с помощью кнопки 'Применить' и, таким образом, используются при импорте файлов.
Добавить запись из свойств IFC
В некоторых импортированных файлах IFC в таблице преобразования не отображаются считанные сечения. Столбец таблицы для внешних сечений пуст. Однако в свойствах элементов IFC видна маркировка сечения. Это означает, что информация о сечении в файле IFC присутствует, но RFEM не может считать её напрямую, поскольку информация хранится в другом месте внутри IFC.
Чтобы впоследствии дополнить место хранения обозначения материала или сечения, можно добавить новую запись из свойств IFC в таблицу преобразования с помощью кнопки
.
Преобразование с регулярными выражениями

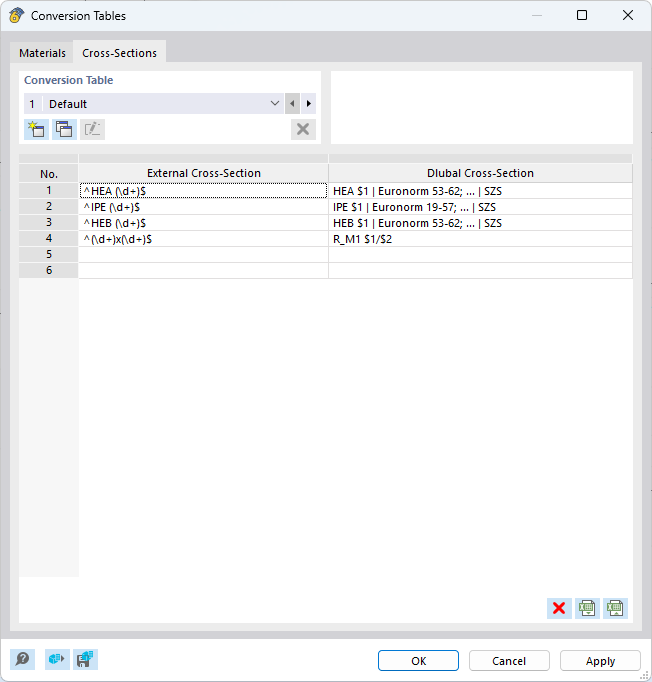

Благодаря использованию регулярных выражений возможно преобразование нескольких объектов — например, целой серии профилей IPE — с помощью одной записи. Чтобы создать преобразование для всей серии профилей, регулярное выражение формируется следующим образом:
| Внешнее сечение | Сечение Dlubal |
| ^HEA (\d+)$ | HEA $1 | Euronorm 53-62; ... | SZS |
| ^IPE (\d+)$ | IPE $1 | Euronorm 19-57; ... | SZS |
| ^HEB (\d+)$ | HEB $1 | Euronorm 53-62; ... | SZS |
| ^(\d+)x(\d+)$ | R_M1 $1/$2 |
Регулярное выражение в таблице преобразования всегда начинается с ^ и заканчивается символом $. Для выражения (\d+) может использоваться любое целое число (IPE200, IPE300,...).
Выражение $1 относится к использованному числу. Если во внешнем сечении используются два числа, то с помощью выражения $1 указывается первое число, а с помощью $2 — второе число.
Дополнительные примеры определения регулярных выражений описаны в следующем FAQ:
