DXF

Com a importação DXF, pode importar nós, linhas e superfícies (superfícies 3D).

Inserir ponto e rotação

Pode introduzir o ponto de inserção manualmente ou defini-lo graficamente na janela de trabalho através do botão . Como opção, é possível uma rotação. Um ângulo α positivo roda o modelo no sentido horário.

Transformação do sistema de coordenadas

Selecione a correspondente caixa de seleção para alterar ou fazer a simetria das coordenadas.

Opções

Gerar barras

As linhas importadas podem ser convertidas em barras. Para isso, é necessário introduzir os nomes da secção e do material em conformidade nas descrições das camadas.

Importar camadas como visibilidades

Selecione esta caixa de seleção para importar camadas como visibilidades definidas pelo utilizador. Pode encontrar as visibilidades criadas no Navegador – Vistas.

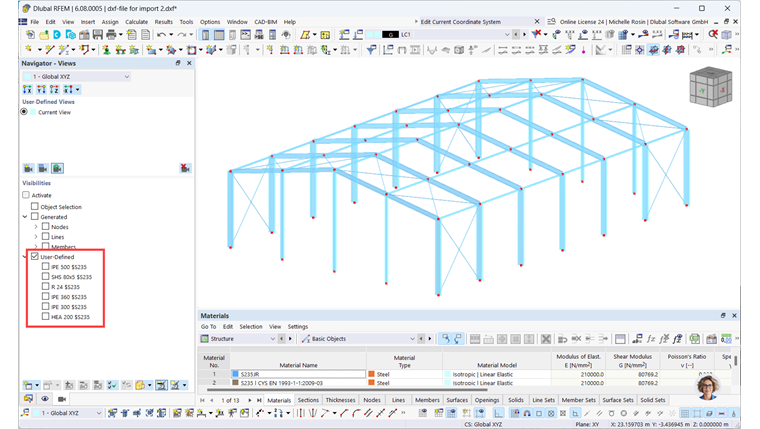

Camadas como visibilidades

Importar faces 3D como superfícies

Se ativar esta opção, as superfícies 3D do modelo DXF serão automaticamente criadas como superfícies no RFEM.

Utilizar identificação de camada

Pode definir especificamente quais as camadas que devem ser importadas.

Unidades de comprimento de modelo DXF

Se as unidades de comprimento de um modelo DXF não forem adotadas automaticamente a partir do ficheiro DXF, pode selecionar a unidade apropriada a partir da lista.

Camada

Esta secção está disponível se ativar a caixa de seleção Importar das camadas selecionadas na secção da caixa de diálogo "Opções".
