DXF

Con la importación de DXF, puede importar nudos, líneas y superficies (superficies 3D).

Punto de inserción y giro

Puede introducir manualmente el punto de inserción o definirlo gráficamente en la ventana de trabajo utilizando el complemento, por ejemplo. Es posible un giro como opción. Un ángulo positivo α gira el modelo en el sentido de las agujas del reloj.

Transformación del sistema de coordenadas

Seleccione la casilla de verificación correspondiente para cambiar o reflejar las coordenadas.

Opciones

Generar barras

Puede convertir las líneas importadas en barras. Para esto, es necesario introducir los nombres de la sección y del material en consecuencia en las descripciones de las capas.

Importar capas como visibilidades

Seleccione esta casilla para importar capas como visibilidades definidas por el usuario. Puede encontrar las visibilidades creadas en el Navegador - Vistas.

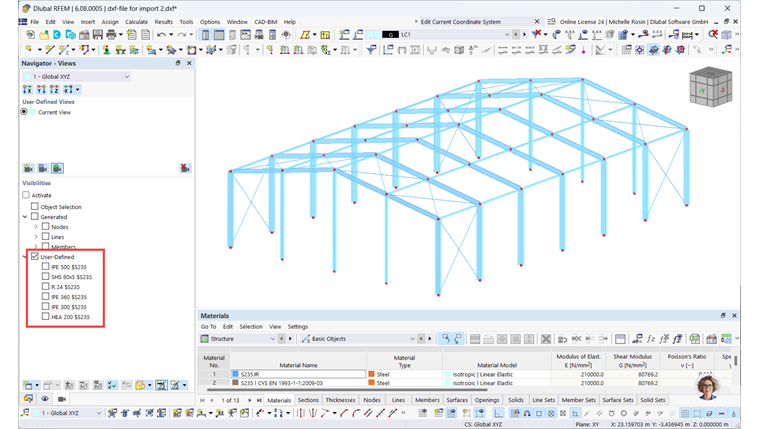

Capas como visibilidades

Importar caras 3D como superficies

Si activa esta opción, las superficies 3D de la plantilla DXF se crean automáticamente como superficies en RFEM.

Usar identificación de capa

Puede definir específicamente qué capas se deben importar.

Unidades de longitud de la plantilla DXF

Si las unidades de longitud de una plantilla DXF no se van a adoptar automáticamente del archivo DXF, puede seleccionar la unidad apropiada de la lista.

capa

Esta sección está disponible si se activa la casilla de verificación Importar de capas seleccionadas en la sección del cuadro de diálogo "Opciones".
