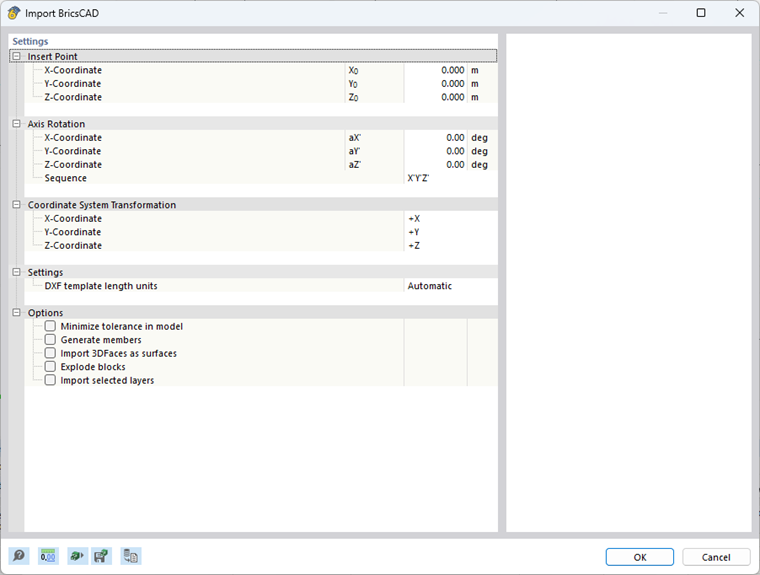

Эта опция импорта позволяет осуществить прямую передачу модели из BricsCAD в RFEM 6. Можно импортировать узлы, линии, а также поверхности (3D-поверхности). Для импорта необходимо, чтобы оба приложения были одновременно открыты.
Точка вставки
Точка вставки определяется по координатам модели. Вы можете вручную изменить точку вставки вдоль осей X, Y и Z.
Вращение осей
Модель можно по желанию повернуть вокруг глобальных осей. Положительный угол вращает модель по часовой стрелке.
Последовательность вращения осей может быть задана отдельно.
Трансформация системы координат
В соответствующем выпадающем меню вы можете поменять оси местами или изменить направление оси.
Настройки
Если 'Единицы длины шаблона DXF' не должны быть автоматически взяты из DXF-файла, вы можете выбрать подходящую единицу в списке.
Опции
Минимизировать толерантность в модели
Высокая толерантность может привести к неправильному формированию маленьких линий. Минимизируйте толерантность, чтобы избежать этой проблемы.
Генерировать стержни
Вы можете преобразовать импортированные линии в стержни. Для этого необходимо записать имена сечений и материалов в названия слоев соответственно. (например, название слоя: IPE 500 $S235)
Импортировать 3DFaces как поверхности
Если вы активируете эту опцию, 3D-поверхности шаблона DXF будут автоматически созданы как поверхности в RFEM.
Импортировать выбранные слои
Вы можете целенаправленно определить, какие слои должны быть импортированы.
