Таблицы перевода

Dlubal Software и Revit используют различные обозначения для материалов и сечений. Для бесперебойного обмена данными соответствующие обозначения должны быть представлены в таблицах преобразования.

Открытие таблиц преобразования

Таблицы преобразования можно вызвать с помощью кнопки Conversion Tables на ленте Revit (см. рисунок Add-In in Multifunktionsleiste von Revit ).

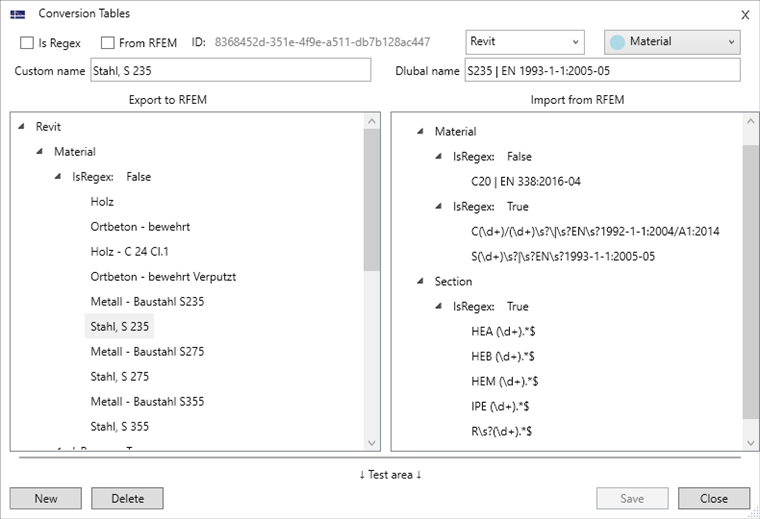

Таблицы перевода

Область Custom name слева управляет преобразованием при экспорте из Revit в RFEM. Здесь указаны используемые в Revit обозначения профилей и материалов. Справа им соответственно назначается обозначение Dlubal. Область Dlubal name справа управляет преобразованием при импорте из RFEM в Revit. Здесь указаны используемые в RFEM обозначения материалов и сечений. Слева им соответственно назначается обозначение Revit. Обе колонки дополнительно подразделяются на материалы и сечения.

Кроме того, выполняется разделение на регулярные выражения (флажок Is Regex установлен) и нерегулярные выражения (Is Regex не установлен). Использование регулярных выражений позволяет преобразовывать несколько объектов — например, целый ряд профилей IPE — с помощью одной записи.
Дополнительные примеры определения регулярных выражений описаны в следующем FAQ:

• Конвертация материала и сечения с регулярными выражениями

Преобразование серии профилей IPE с помощью регулярного выражения (Is Regex)

С помощью нерегулярных выражений можно дополнить название материала или сечения его программным обозначением.

Преобразование материала S235

Через параметры программы можно отображать полное название сечения и материала.

Полное описание материала и сечения

Полные названия материалов или сечений можно также получить в меню RFEM CAD-BIM с помощью функции Открыть таблицы преобразования.

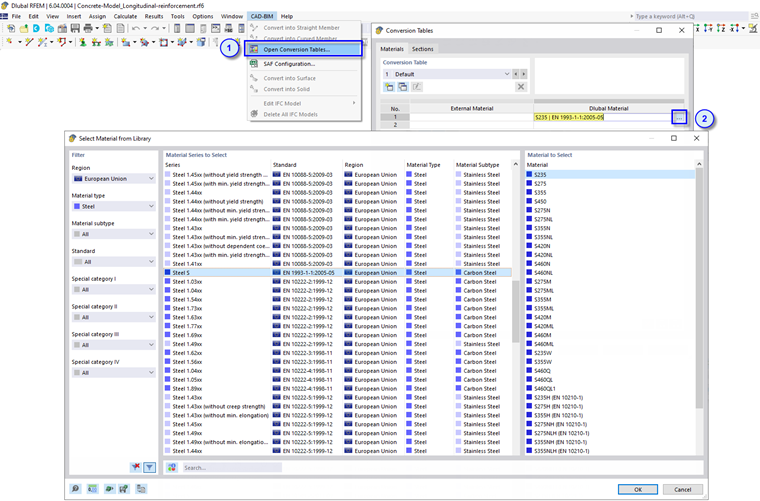

Открыть таблицы преобразования с полными названиями материалов или сечений в RFEM

Настройка таблиц преобразования

Некоторые сечения и материалы после установки предварительно определены в таблицах преобразования. Можно выбрать запись и удалить её с помощью кнопки . Существующие определения также можно редактировать. Подтвердите изменения с помощью кнопки .

Новое правило преобразования можно создать с помощью кнопки . При этом используйте возможности, указанные в следующей таблице.

	Создать преобразование как регулярное или нерегулярное выражение
	Создать преобразование для импорта из RFEM или преобразование для экспорта в RFEM
	Создать преобразование для материала или сечения

Затем в таблице слева введите обозначение Revit (Custom name), а справа — обозначение Dlubal (Dlubal name) материала или сечения. С помощью кнопки вы затем сохраните новое преобразование и добавите его в таблицу.
