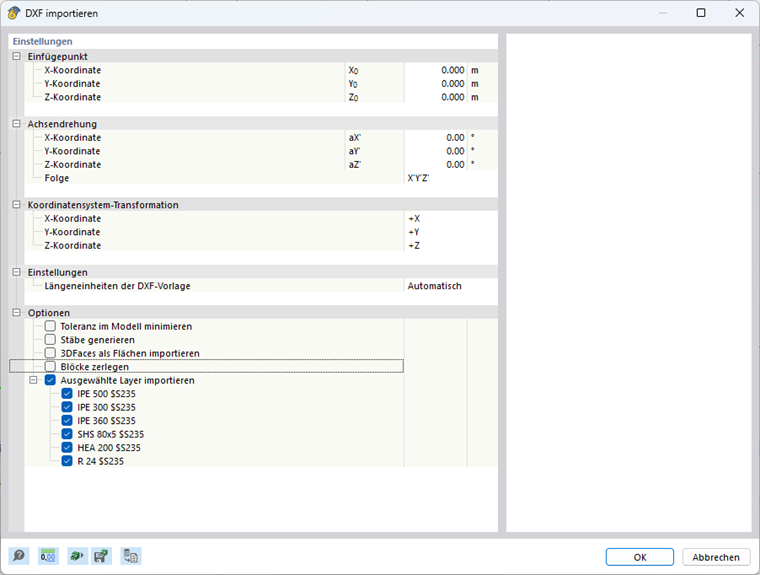

В настоящее время доступны два формата DXF. Формат DXF II основан на более продвинутой технологии и предлагает расширенные функции по сравнению со старым форматом DXF. Дальнейшая разработка сосредоточена на улучшении технологии DXF II с целью постепенной замены традиционного DXF-формата. Возможен прямой импорт из AutoCAD, либо можно загрузить файл DXF. Для прямого импорта из AutoCAD обе программы должны быть одновременно открыты.
Точка вставки
Точка вставки определяется координатами модели. Вы можете изменить точку вставки вручную вдоль осей X, Y и Z.
Вращение осей
Опционально модель может быть повернута вокруг глобальных осей. Положительный угол поворачивает модель по часовой стрелке.
Порядок вращений осей может быть установлен отдельно.
Трансформация системы координат
В соответствующем выпадающем меню вы можете поменять местами оси или изменить направление оси.
Настройки
Если 'Единицы длины шаблона DXF' не должны автоматически считываться из DXF-файла, вы можете выбрать соответствующую единицу в списке.
Опции
Минимизировать допуск в модели
Высокий допуск может привести к плохому образованию маленьких линий. Минимизируйте допуск, чтобы избежать этой проблемы.
Генерировать стержни
Вы можете преобразовать импортированные линии в стержни. Для этого названия сечения и материала должны быть указаны в именах слоев. (например, Название слоя: IPE 500 $S235)
Импортировать 3DFaces как поверхности
Если вы активируете эту опцию, 3D-поверхности шаблона DXF автоматически будут созданы как поверхности в RFEM.
Импортировать выбранные слои
Вы можете целенаправленно установить, какие слои следует импортировать.
