Экспорт из Revit в RFEM запускается с помощью кнопки
Экспорт модели на многофункциональной ленте Revit (см. рисунок
Надстройка на многофункциональной ленте Revit
).
В диалоговом окне можно задать некоторые параметры, важные для передачи данных в RFEM. Это диалоговое окно состоит из двух вкладок.

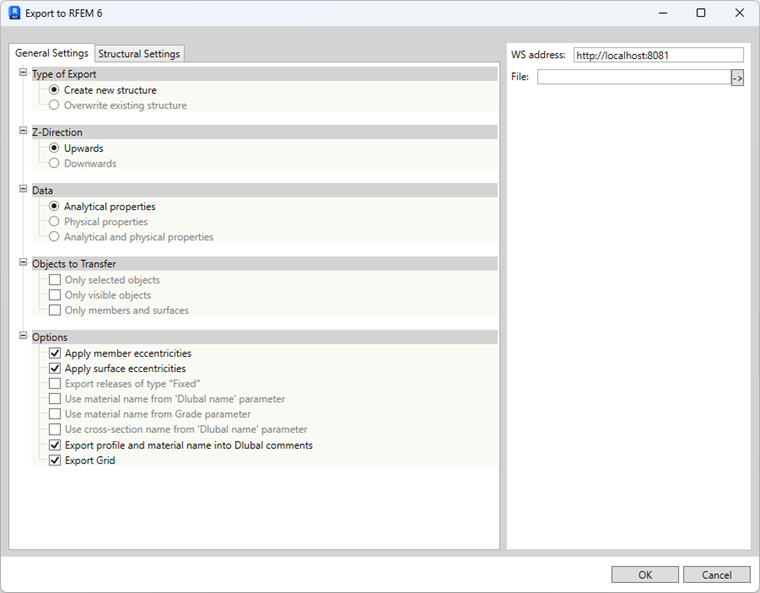

Общие настройки
На вкладке «Общие настройки» задаются основные параметры экспорта данных.
Тип экспорта
Выберите, хотите ли вы при экспорте в RFEM Создать новую конструкцию или Перезаписать существующую конструкцию.
Для вновь создаваемой модели можно указать шаблон модели в RFEM. Для этого в поле Файл: в правой части диалогового окна экспорта необходимо указать путь к файлу шаблона модели RFEM (*.ft6).
Направление Z
Здесь можно указать, как должна быть ориентирована глобальная ось Z в модели RFEM.
Данные

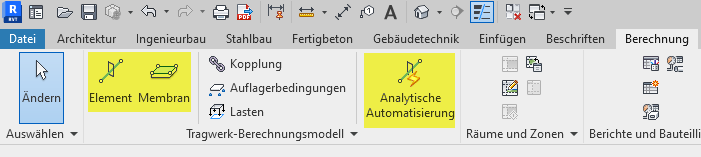

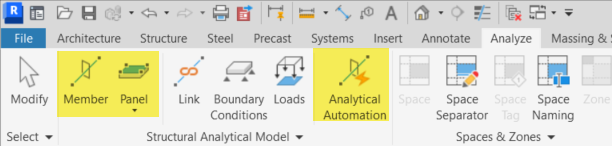

При моделировании в Revit, как правило, создаются физические элементы. Для экспорта в RFEM требуется аналитическая модель. Аналитическая расчетная модель может быть автоматически сгенерирована в Revit. С помощью типа модели можно указать, экспортировать ли аналитические и/или физические свойства.

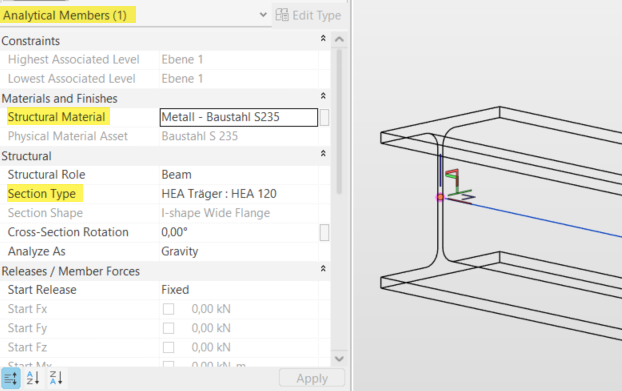

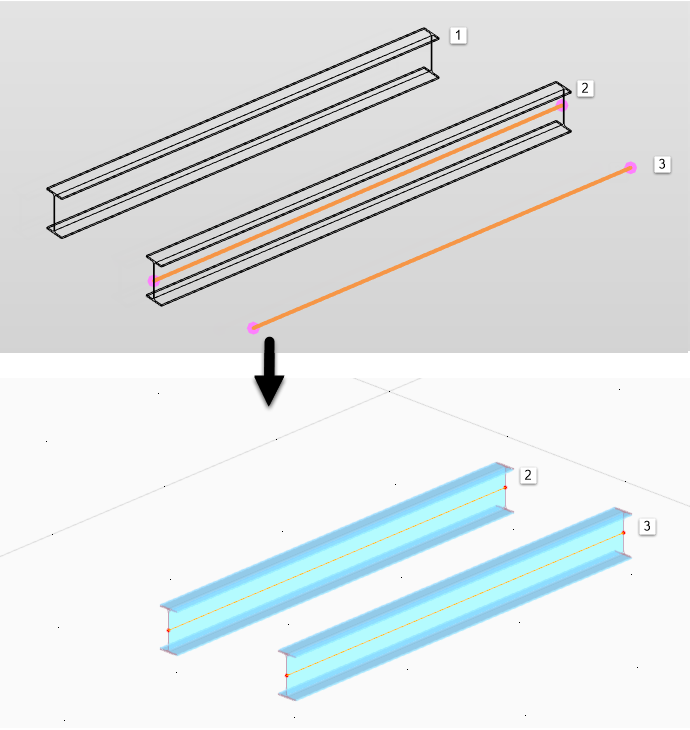

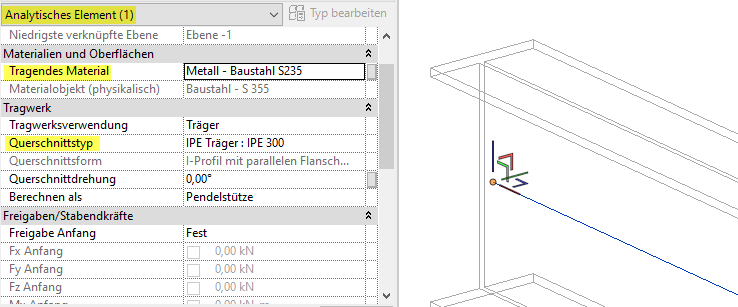

При экспорте аналитических свойств передаются все объекты, для которых задана аналитическая модель. Также экспортируются аналитические элементы, не имеющие соответствующего физического элемента. Информация о материалах и сечениях считывается из аналитических элементов. Эксцентриситеты из физических свойств не переносятся.

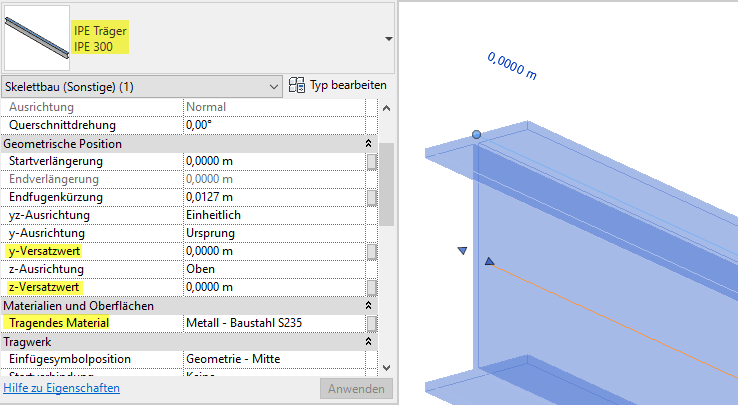

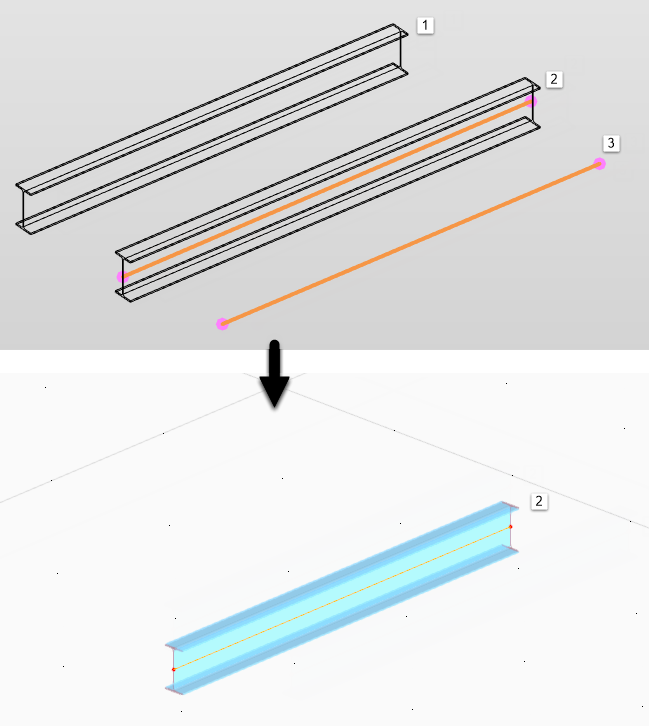

При экспорте физических свойств передаются только аналитические объекты, связанные с физическим элементом. Информация о материалах и сечениях считывается из физических элементов. Таким образом, можно также учитывать эксцентриситеты из физической модели.

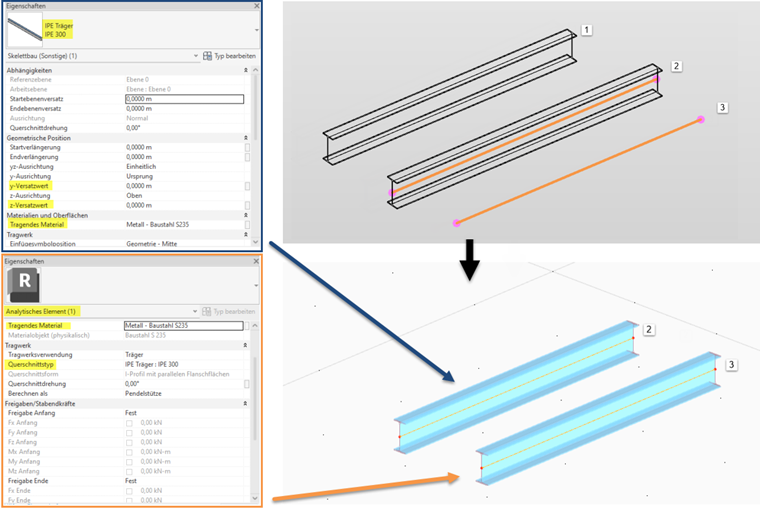

При экспорте аналитических и физических свойств передаются те же объекты, что и при экспорте аналитических свойств – с той разницей, что для всех аналитических элементов, связанных с физической моделью, информация о материалах и сечениях берется из физической модели. Это также позволяет учитывать эксцентриситеты из физической модели.
Объекты для передачи
Этот раздел позволяет экспортировать только подсистему. Объекты для передачи можно контролировать в Revit с помощью выбора или управления видимостью.
При выборе опции Только стержни и поверхности экспортируются только основные объекты (балки, колонны, перекрытия). Шарниры или определения опор не учитываются. Возможно, неполное или некорректное определение в Revit будет проигнорировано.
Опции
С помощью полей Учитывать эксцентриситеты стержней и Учитывать эксцентриситеты поверхностей можно настроить автоматическое создание эксцентриситетов в модели RFEM. Они возникают из-за смещения аналитической линии или поверхности относительно центра тяжести физического объекта в Revit.
При выборе Экспортировать шарниры стержней без степеней свободы RFEM создает «пустые» шарниры на всех стержнях RFEM, для которых не получена информация о шарнирах из Revit. Таким образом, стержни соединяются жестко.
С помощью опции Использовать имя сечения из параметра «Dlubal-Имя» конвертация сечений выполняется на основе заданных Параметры Dlubal.
Экспортировать название профиля и материала в комментарий Dlubal — сохраняет имена материалов и сечений, используемые в Revit, в соответствующих комментариях RFEM.
Определенную в Revit координационную сетку можно передать в RFEM с помощью опции Экспортировать сетку.

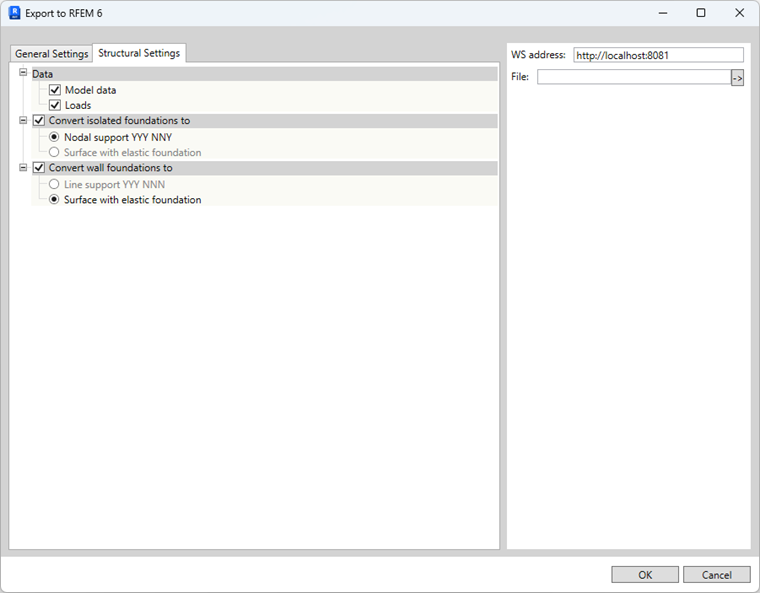

Настройки конструкции
На вкладке Настройки конструкции можно указать, как объекты фундамента из Revit следует передавать в RFEM.
Фундаменты
В RFEM нет специальных объектов фундамента, есть только простые опоры. Объекты типа Одиночный фундамент или Ленточный фундамент в RFEM могут создаваться либо как шарнирные узловые или линейные опоры, либо как поверхности на упругом основании.
Жесткости пружин упругого основания заданы со стандартными значениями. Адаптируйте значения в модели RFEM. Размеры поверхностей также заданы заранее и, как правило, должны быть скорректированы с учетом геометрических условий.
Нагрузки

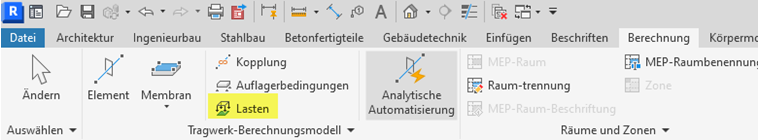

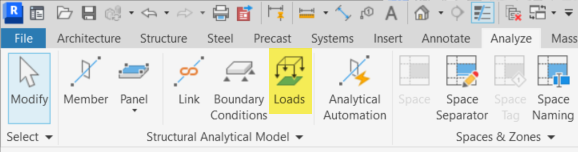

Если настройка конструкции Нагрузки активирована, заданные в Revit сосредоточенные нагрузки, линейные нагрузки и нагрузки на поверхности экспортируются в RFEM.

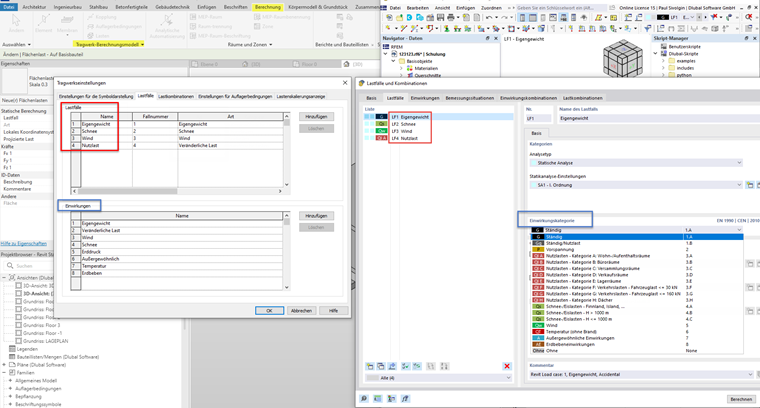

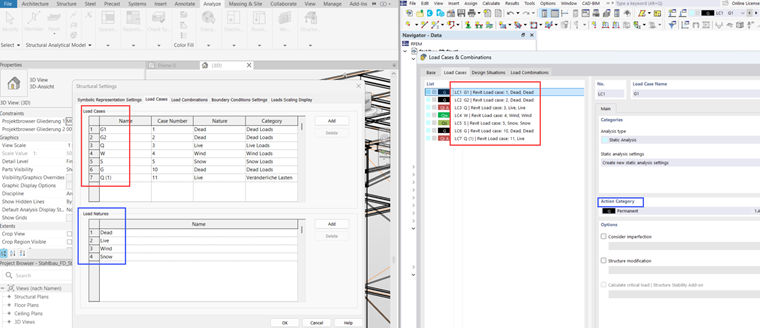

Также передаются случаи нагрузок из Revit, а группы воздействий конвертируются в соответствующие категории воздействий в RFEM. Пользовательские группы воздействий можно добавить в файл ActionCategoryConfig по следующему пути:
- C:\Users\Public\Documents\Dlubal\ImportExportWs
