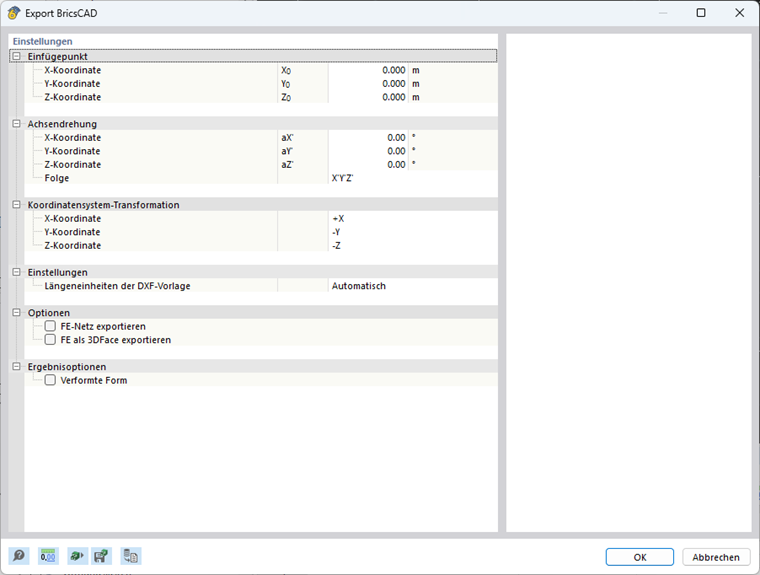

Эта опция экспорта позволяет осуществлять прямой экспорт в BricsCAD. Текущая модель RFEM напрямую передается в BricsCAD. Для экспорта необходимо, чтобы оба приложения были открыты одновременно.
Точка вставки
Точка вставки ориентирована по координатам модели в RFEM. Вы можете вручную изменить точку вставки вдоль осей X, Y и Z.
Поворот осей

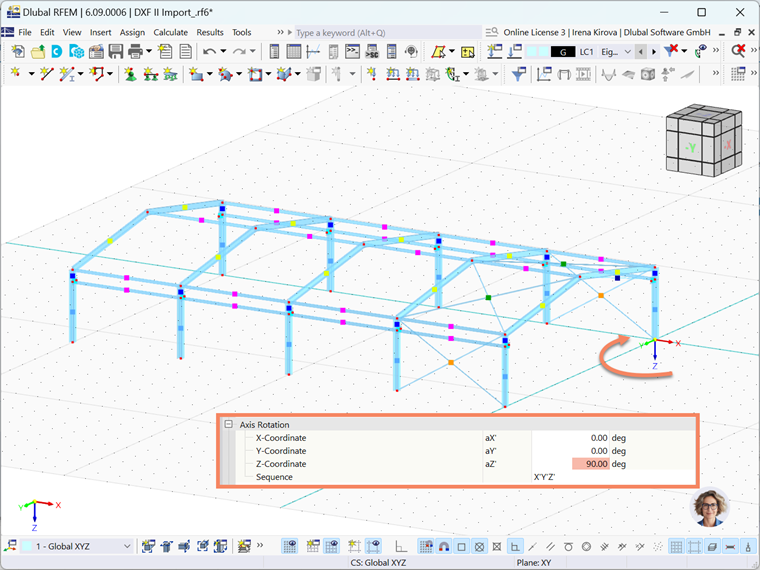

Модель может быть опционально повернута вокруг глобальных осей. Положительный угол вращает модель по часовой стрелке.
Последовательность поворотов осей может быть установлена отдельно.
Преобразование системы координат
В соответствующем выпадающем меню вы можете поменять оси или изменить направление оси.
Настройки
Если 'Единицы длины шаблона DXF' не должны автоматически заимствоваться из DXF-файла, вы можете выбрать подходящую единицу в списке.
Опции
Экспортировать размеры
Линии размеров могут быть экспортированы из RFEM.
Экспортировать сетку КЭ
Сгенерированная сетка КЭ экспортируется в виде линий и узлов.
Экспортировать КЭ как 3DFace
RFEM экспортирует каждую ячейку сетки КЭ как элемент 3DFace. Они, например, распознаются в AutoCAD как плоскости и отображаются в модели как многоплоскостная сеть.
Опции результатов
Деформированная форма
Деформированная сетка активной ситуации нагрузки экспортируется.
Экпортировать деформированную форму как 3DFace
RFEM экспортирует деформированную сетку в элементы 3DFace. Они, например, распознаются в AutoCAD как плоскости и отображаются в модели как многоплоскостная сеть.
