Интерфейс Grasshopper
После активации интерфейса вкладка Dlubal становится доступной в Grasshopper. Она организована в три основные группы компонентов:
- Данные модели
- Нагрузки
- Импорт/Экспорт RFEM 6.
Данные модели

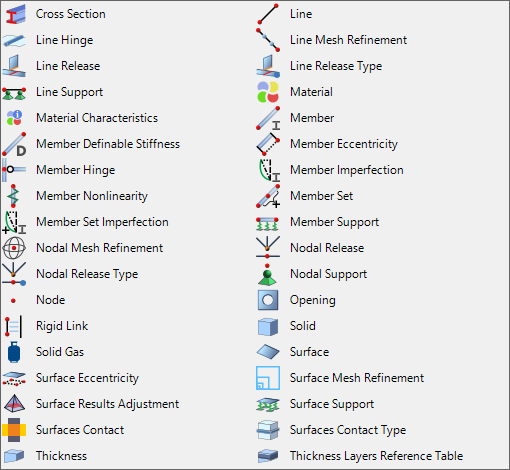

Эта группа используется для определения и управления структурной моделью, включая:
- Материалы, поперечные сечения и толщины (включая многослойные структуры)
- Узлы (включая уточнение сетки узла и опоры узлов)
- Линии (включая уточнение сетки линии и опоры линий)
- Элементы (включая эксцентриситеты, шарниры, нелинейности и наборы элементов)
- Поверхности (включая проемы, эксцентриситеты, уточнение сетки поверхности и опоры поверхностей)
- Тела
- Специальные объекты (такие как жесткие связи, линейные шарниры, линейные и узловые освобождения, поверхностные контакты и корректировки результатов по поверхности)
Нагрузки

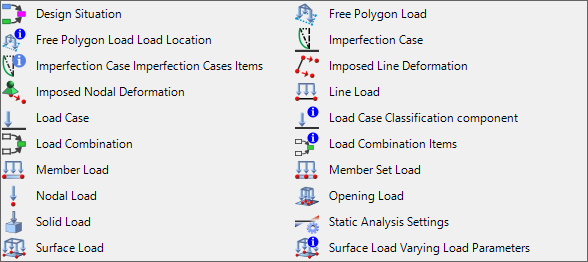

Группа Нагрузок предоставляет компоненты для определения и управления нагрузками, включая:
- Нагрузочные случаи, случаи несовершенств, расчетные ситуации и комбинации нагрузок
- Узловые, линейные, элементные нагрузки, нагрузки на наборы элементов, нагрузки на поверхности и нагрузки на тела
- Навязанные перемещения узлов и линий
- Свободные полигональные нагрузки
- Несовершенства
Импорт/Экспорт RFEM 6

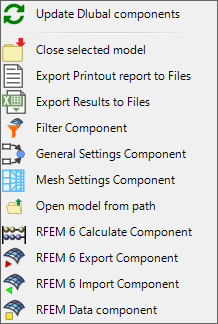

Последняя группа содержит компоненты для общего управления RFEM 6. Она позволяет:
- Настроить глобальные параметры сетки конечных элементов
- Экспортировать данные из Grasshopper в RFEM (включая использование шаблонов)
- Начать вычисление
- Экспортировать результаты в CSV или XML
- Открывать и закрывать файлы RFEM 6
- Импортировать данные из RFEM в Grasshopper
