Интегрированное структурное моделирование (Integrated Structural Modeling, ISM) — это стандартизированный подход к обмену данными от компании Bentley Systems.

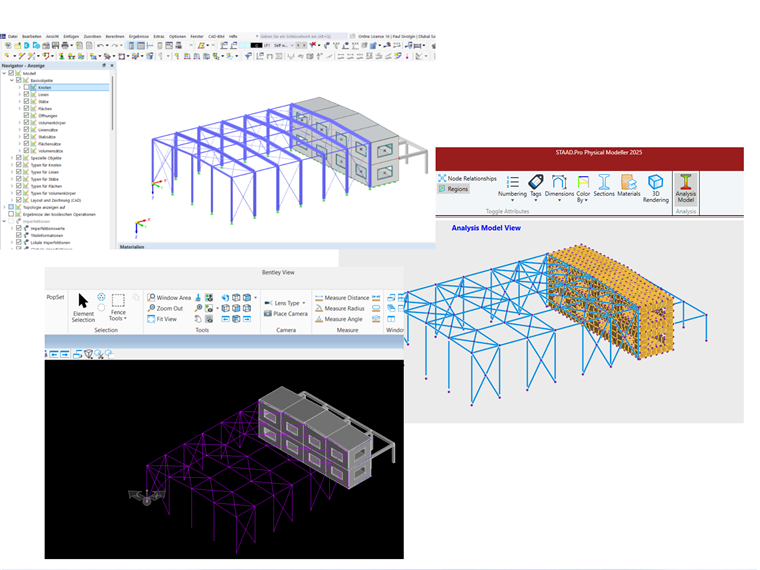

С интерфейсом Bentley ISM в настоящее время можно передавать стержни и поверхности (форматы *ism.dgn *i.dgn). Для этого требуется Bentley ITWIN Analytical Synchronizer, а также учетная запись для Bentley Connection Client.

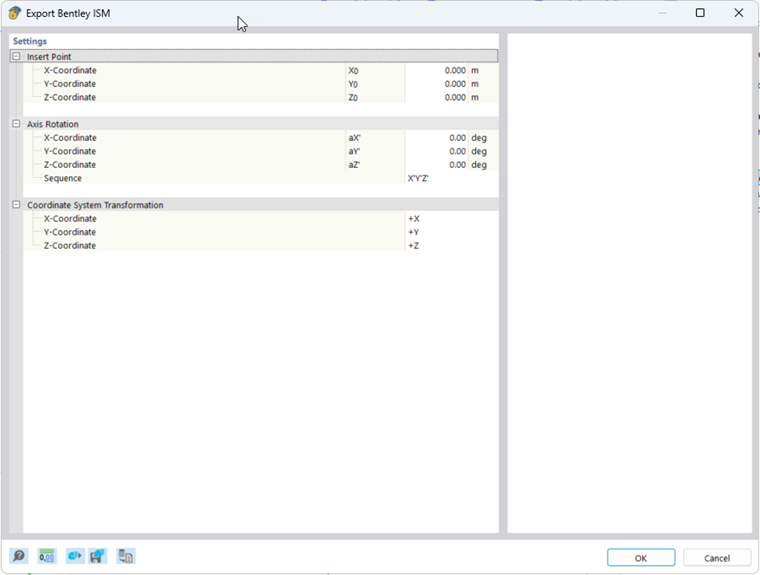

Точка вставки
Точка вставки задаётся в соответствии с координатами модели в RFEM. Вы можете вручную изменить точку вставки вдоль осей X, Y и Z.
Вращение вокруг оси
Модель может опционально вращаться вокруг глобальных осей. Положительный угол вращает модель по часовой стрелке.
Последовательность вращений вокруг осей можно задавать отдельно.
Преобразование системы координат
В выпадающем меню можно поменять оси местами или изменить направление оси.
