Cuando el modelo de edificio está activado, en el Navegador - Datos se listan Plantas de edificio; Losas; Muros y Vigas tipo muro.

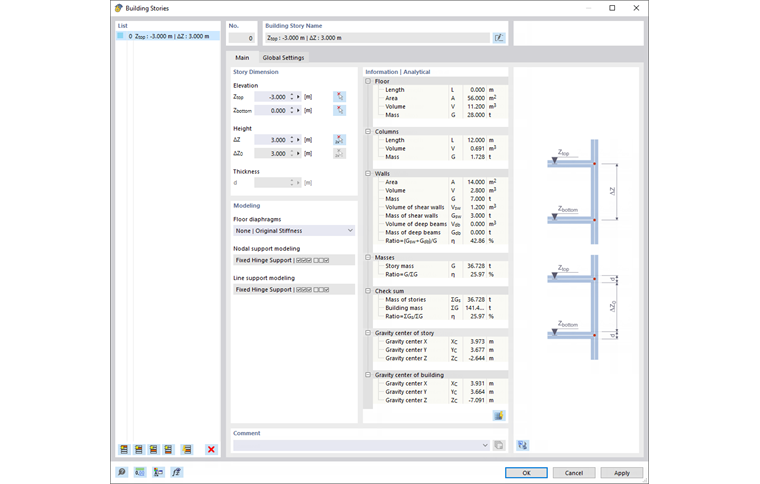

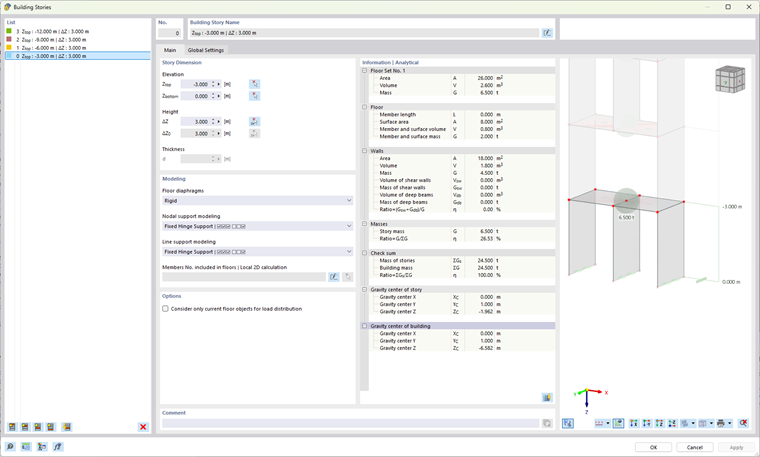

El cuadro de diálogo 'Plantas de edificio' consta de dos pestañas.
Base
En la pestaña Base, puede definir las alturas de planta y especificar las condiciones de contorno para el modelado. Una 'Planta' comprende todos los objetos del modelo en una sección de altura determinada, es decir, losas, muros y pilares.
Lista
A la izquierda, en la lista, se enumeran las diferentes plantas del edificio. Como es habitual en RFEM, los datos en las otras secciones del cuadro de diálogo se refieren a la entrada que haya seleccionado en esta lista.
Puede crear nuevas plantas usando los botones en la parte inferior de la lista. Tienen las siguientes funciones:
| Botón | Denominación | Efecto |
|---|---|---|
|
Nueva planta más alta | Crea una nueva planta superior en la primera posición de la lista |
|
Nueva planta más superior | Crea una nueva planta encima de la planta actual |
|
Nueva planta más inferior | Crea una nueva planta debajo de la planta actual |
|
Nueva planta más baja | Crea una nueva planta inferior en la última posición de la lista |
|
Generador de plantas | Crea plantas basándose en la geometría existente del modelo |
|
Borrar planta | Borra la planta o plantas seleccionadas en la lista |
Dimensión de la planta
Especifique la altura de la planta mediante la 'Altura' de las coordenadas Zsuperior y Zinferior. También puede definir la altura de la planta gráficamente con el botón
, seleccionando dos nudos en el modelo.
La 'Altura' de la coordenada ΔZ describe la altura del piso en relación con la planta inferior. Los valores están vinculados con los datos de las coordenadas absolutas. La altura ΔZ0 representa la altura libre entre las plantas. Este valor solo es relevante si especifica un espesor de losa; de lo contrario, la diferencia de altura se refiere a los ejes centrales de las losas.
El campo de entrada para el 'Espesor' d es accesible cuando define la altura de la planta mediante la opción Altura libre en la pestaña 'Configuración global'. Aquí puede especificar el espesor de la losa de la superficie de planta superior, que se tendrá en cuenta entonces en la altura libre ΔZ0.
En el Navegador - Visualización de RFEM, puede especificar si se deben mostrar las dimensiones de las plantas en el modelo y cómo.
Modelado
Para cada planta es posible realizar ajustes adicionales que puede configurar en esta sección.
Una vez definidas las plantas, existe la posibilidad de realizar el modelado del edificio en el llamado modo de vuelo. Los muros, losas y pilares se pueden crear muy fácil y cómodamente en la vista en planta 2D. Esto se aplica a todas las plantas seleccionadas.
Modelado de la planta

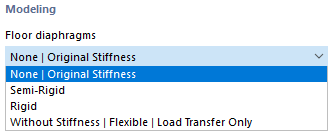

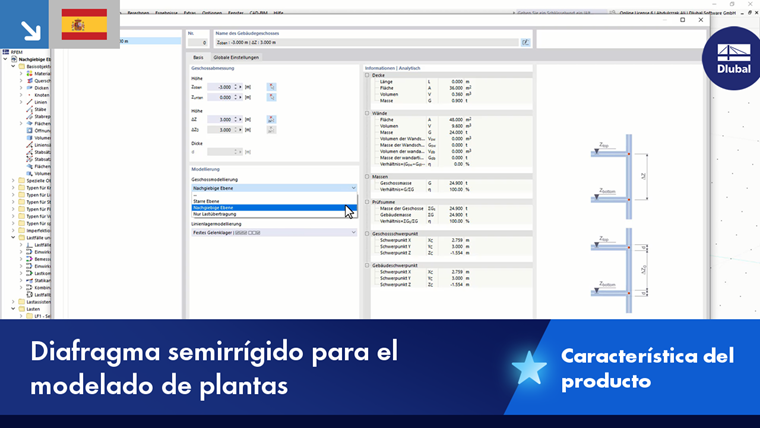

El nivel superior de la losa de una planta se puede modelar de cuatro maneras.
- Sin | Rigidez original: Con la configuración predeterminada, el modelo se analiza en un cálculo 3D global. No se realizan cálculos parciales con análisis 2D locales para losas y muros. Sin embargo, para investigaciones dinámicas se generan tablas de resultados específicas.
- Flexible: Este enfoque corresponde al concepto de plano rígido, pero los nudos de elementos finitos no están rígidamente acoplados al centro de masas. De este modo, también se puede considerar la elasticidad de una losa.

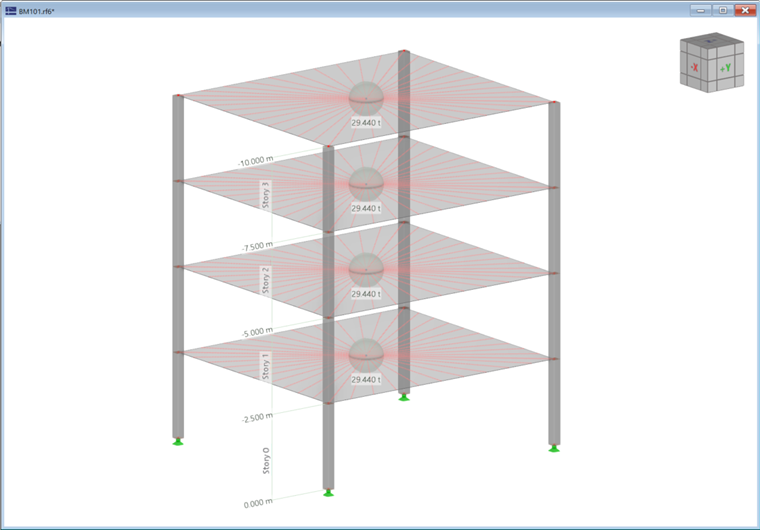

- Rígido: En cada nudo de elementos finitos del plano se establecen Acoplamientos rígidos al centro de masas de la losa de la planta y se acoplan así los desplazamientos horizontales.
- Sin rigidez | Flexible | Solo transmisión de cargas: La losa de la planta no influye en la rigidez en el plano ni fuera del plano. Este tipo de elemento solo "recoge" las cargas en la losa y las transfiere a los elementos de soporte del modelo 3D. De esta manera, puede modelar componentes secundarios como rejillas y elementos de distribución de carga sin efectos adicionales en el modelo 3D.
Dependiendo del modelado de la planta, las rigideces de las losas y muros se consideran de manera diferente. En la siguiente tabla se comparan esquemáticamente las opciones.
Esta tabla se describe con más detalle en el capítulo Resumen.

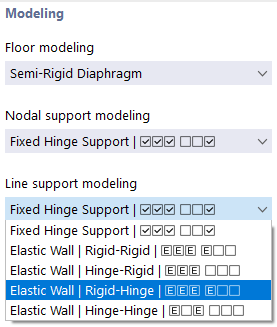

Modelado de apoyos en nudos / Modelado de apoyos en líneas
En el caso de un plano rígido o flexible, puede influir en el apoyo de las losas para el modelo 2D local. Para ello, existen diferentes posibilidades de selección en las listas.
Con un 'Apoyo con articulación fija' se aplica un apoyo en todas las direcciones; tampoco es posible un giro alrededor del eje vertical. Con las otras opciones, puede asignar un apoyo elástico tanto a los nudos como a las líneas de una planta. Los parámetros corresponden a las posibilidades descritas en los capítulos Apoyo en nudo y Apoyo en línea del manual de RFEM para determinar la rigidez mediante pilar ficticio o muro ficticio. El programa determina los valores de los resortes automáticamente a partir de las condiciones de contorno de materiales, secciones, espesores y geometría.
Información | Analítica y malla
En esta sección encontrará información específica sobre la planta actual (seleccionada en la 'Lista'). En la primera columna de valores se enumera la información analítica de la planta, y en la segunda columna la información que se calculó basándose en la malla de elementos finitos generada.
Gráfico
El área derecha del cuadro de diálogo muestra un esquema estático de la altura de la planta o una imagen dinámica de la planta actual en vista 3D. Puede alternar entre las dos opciones de visualización con el botón
. En la vista 3D están disponibles las posibilidades de control gráfico habituales en RFEM.
Barras contenidas en losas N.º | El cálculo 2D local describe una posibilidad de transferir barras horizontales, como nervios o vigas, del cálculo de los muros al cálculo local de las losas.
En el caso de las vigas, que generalmente deben soportar las losas, este es el efecto deseado.
Configuración global

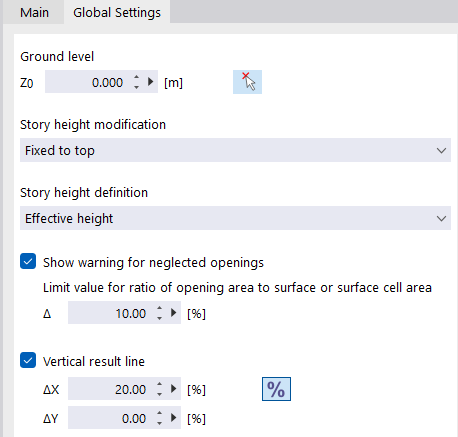

En la pestaña Configuración global, realiza ajustes fundamentales para el modelado de la planta que también afectan a la pestaña Base.
Planta baja
Especifique la coordenada Z0 del punto más bajo en la planta baja. Con el botón
puede seleccionar gráficamente un nudo de este nivel en la ventana de trabajo.
Modificación de la altura de la planta

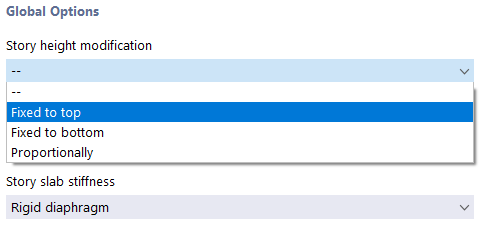

En la lista hay varias posibilidades para seleccionar, con las que puede controlar la altura de la planta para modificaciones.
- --: Los cambios en la altura de la planta no tienen efecto en el modelo de RFEM.
- Fijado arriba: Al cambiar la altura, todos los demás nudos conservan su posición absoluta con respecto al nivel superior.
- Fijado abajo: Al cambiar la altura, todos los demás nudos conservan su posición absoluta con respecto al nivel inferior.
- Proporcional: Al cambiar la altura, todos los demás nudos conservan su posición relativa en la planta modificada con respecto a la altura superior e inferior.
Las opciones para modificar la altura de la planta solo afectan a los nudos interiores de la planta respectiva en cada caso. Si, por ejemplo, aumenta la altura de la planta de 3 m a 4 m (ver la siguiente imagen), con la opción 'Fijado arriba', un nudo interior de una barra dividida o de una abertura mantiene la distancia al punto más alto de la planta. La distancia al nivel inferior de la planta aumenta en 1 m.
Definición de la altura de la planta
La lista ofrece dos opciones de selección:
- Altura efectiva: La altura de la planta se refiere a los ejes centrales de las superficies de losa.
- Altura libre: Puede definir el espesor de la superficie de losa superior de forma personalizada en la pestaña 'Base'. Esta opción también es útil para leer la altura neta (altura libre ΔZ0) de una planta.
Mostrar advertencia para aberturas despreciadas
Para aberturas en muros de cortante, puede controlar con la casilla de verificación si las superficies de las aberturas se deben despreciar en el cálculo del modelo del edificio. El valor límite Δ representa la relación máxima entre el área de la abertura y el tamaño de la superficie o celda de superficie. Si se supera este valor, aparece una advertencia correspondiente.
En el capítulo Recomendaciones encontrará más indicaciones sobre el modelado de aberturas.
Línea de resultados vertical
Si la casilla de verificación está marcada, RFEM crea una sección vertical para las distribuciones de resultados. Después del cálculo, puede leer los valores en las diferentes plantas a lo largo de esta línea de resultados vertical.
La posición de la línea de resultados se determina mediante las distancias ΔX y ΔY. El porcentaje se refiere al centro de masas y a las direcciones de los ejes globales positivos.
Con el botón
, puede cambiar el modo de entrada e introducir las distancias en valores absolutos. Estos se refieren al origen del sistema de coordenadas.
