Lorsque le modèle de bâtiment est activé, le Navigateur - Données répertorie les Étage du bâtiment, les Dalles, les Voiles et les Poutres-voiles.

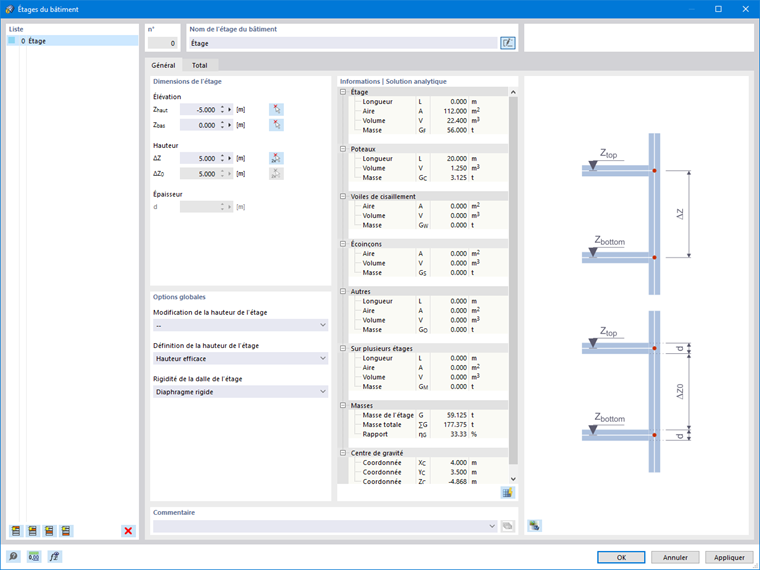

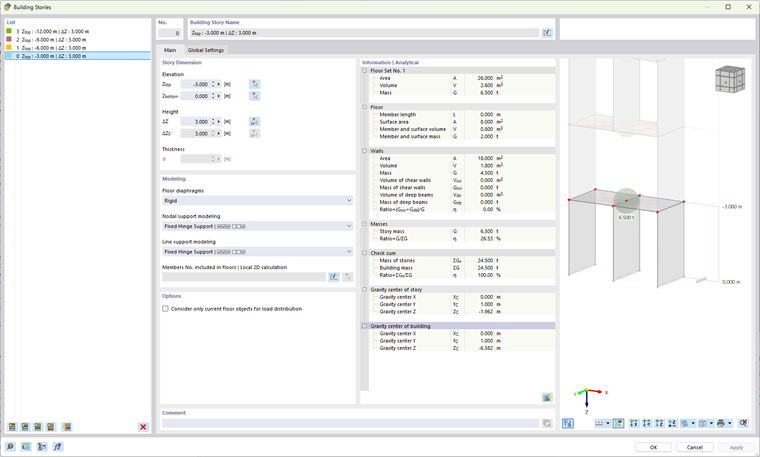

La boîte de dialogue « Étage du bâtiment » se compose de deux onglets.
Base
Dans l'onglet Base, vous pouvez définir les hauteurs d'étage et spécifier les conditions aux limites pour la modélisation. Un « Étage » comprend tous les objets de modèle dans une section de hauteur donnée, c'est-à-dire les dalles, les voiles et les poteaux.
Liste
Les différents étages du bâtiment sont répertoriés dans la liste de gauche. Comme d'habitude dans RFEM, les données des autres sections de la boîte de dialogue se réfèrent à l'entrée que vous avez sélectionnée dans cette liste.
Vous pouvez créer de nouveaux étages à l'aide des boutons situés en bas de la liste. Les fonctions suivantes leur sont attribuées :
| Bouton | Désignation | Effet |
|---|---|---|
|
Nouvel étage le plus haut | Crée un nouvel étage supérieur en première position de la liste |
|
Nouvel étage plus haut | Crée un nouvel étage au-dessus du niveau actuel |
|
Nouvel étage plus bas | Crée un nouvel étage en dessous du niveau actuel |
|
Nouvel étage le plus bas | Crée un nouvel étage inférieur en dernière position de la liste |
|
Générateur d'étage | Crée des étages sur la base de la géométrie du modèle existant |
|
Supprimer l'étage | Supprime le ou les étages sélectionnés dans la liste |
Dimension de l'étage
Spécifiez la hauteur d'étage via la 'Hauteur' des coordonnées Zsup et Zinf. Vous pouvez également définir graphiquement la hauteur d'étage à l'aide du bouton
en sélectionnant deux nœuds dans le modèle.
La 'Hauteur' des coordonnées ΔZ décrit la hauteur d'étage par rapport à l'étage inférieur. Les valeurs sont couplées aux données des coordonnées absolues. La hauteur ΔZ0 représente la hauteur sous dalle entre les étages. Cette valeur n'est pertinente que si vous spécifiez une épaisseur de dalle ; sinon, la différence de hauteur se réfère aux axes centraux des dalles.
Le champ de saisie pour lÉpaisseur' d est accessible si vous définissez la hauteur d'étage via l'option Hauteur sous dalle dans l'onglet 'Paramètres globaux'. Vous pouvez y spécifier l'épaisseur de la dalle du plan supérieur de l'étage, qui est ensuite prise en compte dans la hauteur sous dalle ΔZ0.

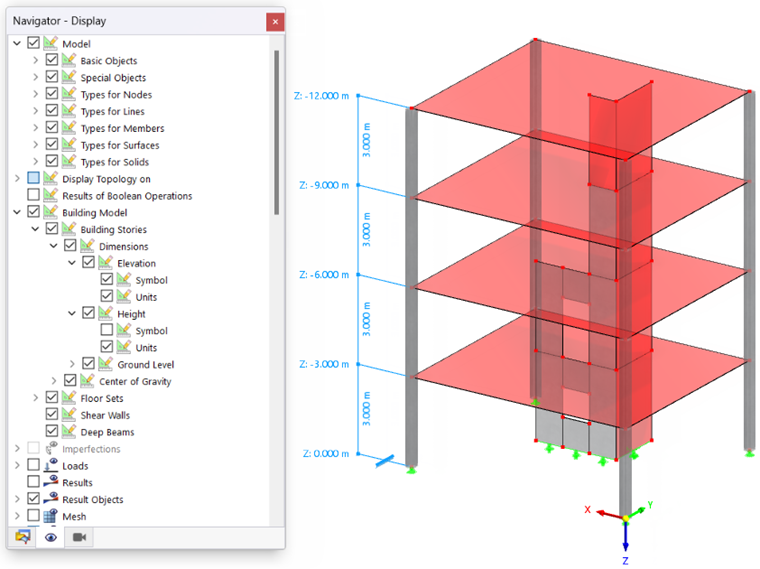

Dans le Navigateur - Affichage de RFEM, vous pouvez spécifier si et comment les Dimensions des étages doivent être affichées sur le modèle.
Modélisation
Des spécifications supplémentaires sont possibles pour chaque étage ; vous pouvez les ajuster dans cette section.
Une fois les étages définis, il est possible d'effectuer la modélisation du bâtiment en mode dit « Avion ». Les voiles, dalles et poteaux peuvent ainsi être créés très simplement et confortablement dans la vue de dessus 2D, et ce pour tous les étages sélectionnés.

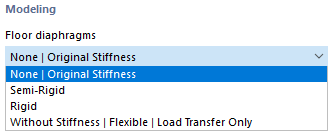

Modélisation d'étage
Le plan de dalle supérieur d'un étage peut être représenté de quatre manières.
- Aucune | Rigidité d'origine : Avec la spécification standard, le modèle est analysé dans un calcul 3D global. Aucun calcul partiel avec des analyses 2D locales pour les dalles et les voiles n'a lieu. Cependant, pour les analyses dynamiques, des tableaux de résultats spécifiques sont générés.
- Flexible : Cette approche correspond au concept de diaphragme rigide, mais les nœuds EF ne sont pas rigidement couplés au centre de masse. Ainsi, la flexibilité d'une dalle peut également être prise en compte.

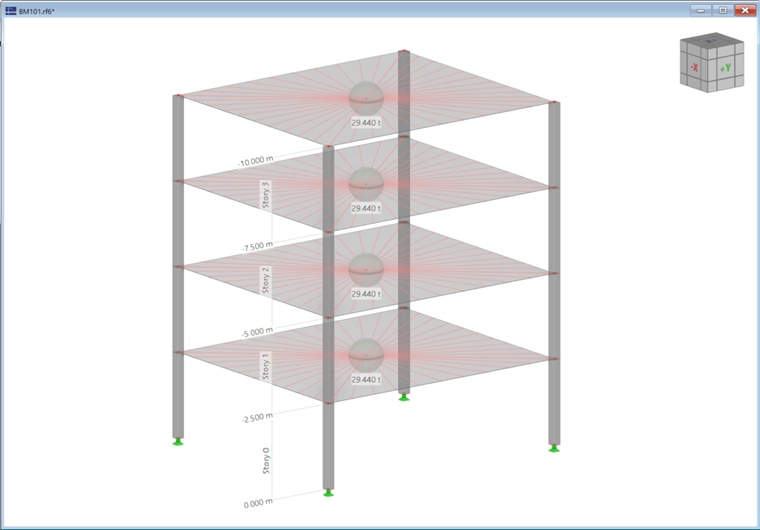

- Rigide : À chaque nœud EF du plan, des Liaisons rigides vers le centre de masse de la dalle de plancher sont définies et les déplacements horizontaux sont ainsi couplés.
- Sans rigidité | Flexible | Transfert de charge uniquement : La dalle de plancher n'a aucune influence sur la rigidité dans et hors du plan. Ce type d'élément « collecte » simplement les charges sur la dalle et les transmet aux éléments de poteaux du modèle 3D. Cela vous permet de modéliser des composants secondaires tels que des caillebotis et des éléments de répartition de charge sans autre impact sur le modèle 3D.
Selon la modélisation d'étage, les rigidités des dalles et des voiles sont prises en compte différemment. Le tableau suivant compare schématiquement les options.
Ce tableau est décrit plus en détail dans le chapitre Aperçu.

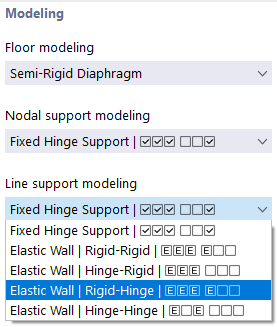

Modélisation des appuis nodaux / Modélisation des appuis linéiques
Dans le cas d'un diaphragme rigide ou flexible, vous pouvez influencer l'appui des dalles pour le modèle 2D local. Les listes offrent à cet effet différentes possibilités de sélection.
Avec un 'Appui articulé fixe', un appui est défini dans toutes les directions ; aucune rotation autour de l'axe vertical n'est non plus possible. Avec les autres options, vous pouvez assigner un appui élastique aux nœuds et aux lignes d'un étage. Les paramètres correspondent aux possibilités décrites dans les chapitres Appui nodal et Appui linéique du manuel RFEM pour déterminer la rigidité au moyen d'un poteau fictif ou d'un voile fictif. Le programme détermine automatiquement les caractéristiques de ressort à partir des conditions aux limites des matériaux, sections, épaisseurs et géométrie.
Informations | Analytique & Maillage
Cette section contient des informations spécifiques sur l'étage actuel (sélectionné dans la 'Liste'). La première colonne de valeurs répertorie les informations analytiques sur l'étage, la seconde colonne les informations calculées sur la base du Maillage EF généré.
Graphique
La zone de dialogue de droite affiche soit un croquis statique de la hauteur d'étage, soit une image dynamique de l'étage actuel en vue 3D. Vous pouvez basculer entre les deux options d'affichage à l'aide du bouton
. Dans la vue 3D, les possibilités habituelles de RFEM pour contrôler le graphique sont disponibles.
Barres n° contenues dans les dalles | Le calcul 2D local décrit une possibilité de transférer les barres horizontales, par exemple les nervures ou retombées de poutre, du calcul des voiles vers le calcul local des dalles.
Pour les retombées de poutre qui doivent généralement soutenir les dalles, c'est l'effet souhaité.

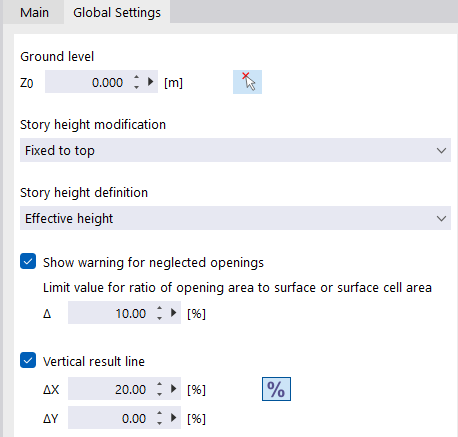

Paramètres globaux
Dans l'onglet Paramètres globaux, vous définissez les spécifications fondamentales pour la modélisation des étages, qui affectent également l'onglet Base.
Rez-de-chaussée
Définissez la coordonnée Z0 du point le plus bas du Rez-de-chaussée. Vous pouvez sélectionner graphiquement un nœud de ce plan dans la fenêtre de travail à l'aide du bouton
.
Modification de la hauteur d'étage

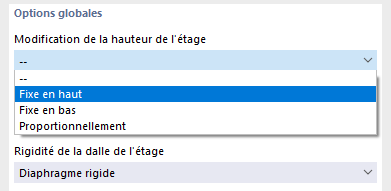

La liste propose plusieurs possibilités pour contrôler la hauteur d'étage lors de modifications.
- -- : Les changements de hauteur d'étage n'ont aucun effet sur le modèle RFEM.
- Fixé en haut : Lors du changement de hauteur, tous les autres nœuds conservent leur position absolue par rapport au plan supérieur.
- Fixé en bas : Lors du changement de hauteur, tous les autres nœuds conservent leur position absolue par rapport au plan inférieur.
- Proportionnel : Lors du changement de hauteur, tous les autres nœuds conservent leur position relative dans le niveau modifié par rapport aux hauteurs supérieure et inférieure.

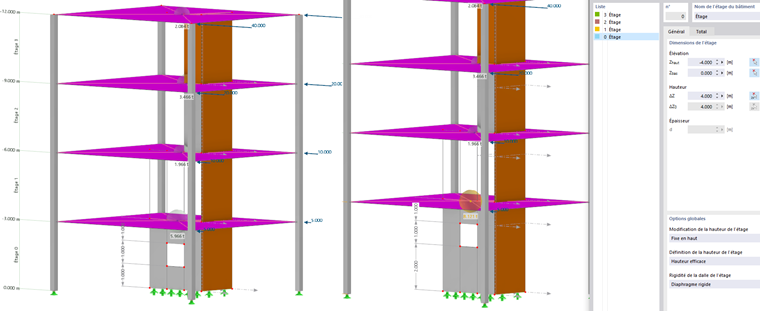

Les options de modification de la hauteur d'étage n'affectent que les nœuds internes de l'étage concerné. Si, par exemple, vous augmentez la hauteur d'étage de 3 m à 4 m (voir l'image suivante), avec l'option 'Fixé en haut', un nœud interne d'une barre divisée ou d'une ouverture conserve la distance par rapport au point le plus haut de l'étage. La distance par rapport au plan inférieur de l'étage augmente de 1 m.
Définition de la hauteur d'étage
La liste offre deux possibilités de sélection :
- Hauteur effective : La hauteur de l'étage se réfère aux axes centraux des surfaces de dalle.
- Hauteur sous dalle : Vous pouvez définir manuellement l'Épaisseur de la surface de dalle supérieure dans l'onglet 'Base'. Cette option est également utile pour lire la hauteur nette (hauteur sous dalle ΔZ0) d'un étage.
Afficher l'avertissement en cas d'ouvertures négligées
Pour les ouvertures dans les diaphragmes de mur, la case à cocher vous permet de contrôler si les surfaces d'ouverture doivent être négligées lors du calcul du modèle de bâtiment. La valeur limite Δ représente le rapport maximal entre la surface d'ouverture et la taille de la surface ou de la cellule de surface. Si cette valeur est dépassée, un avertissement correspondant apparaît.
Vous trouverez d'autres conseils sur la modélisation des ouvertures dans le chapitre Recommandations.

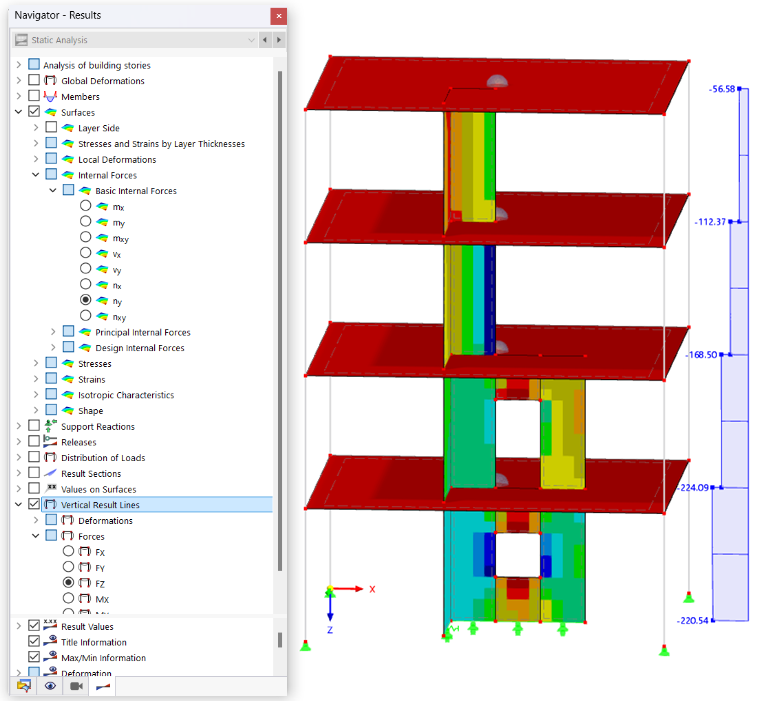

Ligne de résultats verticale
Si la case est cochée, RFEM génère une coupe verticale pour les diagrammes de résultats. Après le calcul, vous pouvez lire les valeurs dans les différents étages sur cette ligne de résultats verticale.
La position de la ligne de résultats est définie par les distances ΔX et ΔY. Le pourcentage se réfère au centre de masse et aux directions des axes positifs globaux.
Vous pouvez modifier le mode de saisie avec le bouton
et spécifier les distances en valeurs absolues. Celles-ci se réfèrent à l'origine du système d'axes.
