Диспетчер протоколов результатов

Менеджер распечаток отчетов управляет распечатками отчетов, включая любые элементы. Откройте диалоговое окно, используя одну из следующих опций:

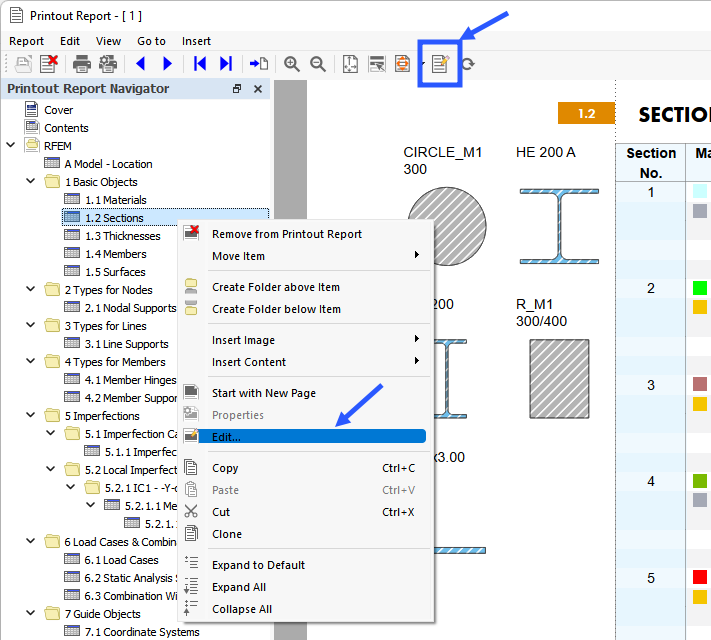

• Изменить отчет о распечатке в меню Изменить отчет о распечатке
• Кнопка на панели инструментов отчета о распечатке
• контекстное меню записи в ' навигаторе отчетов '

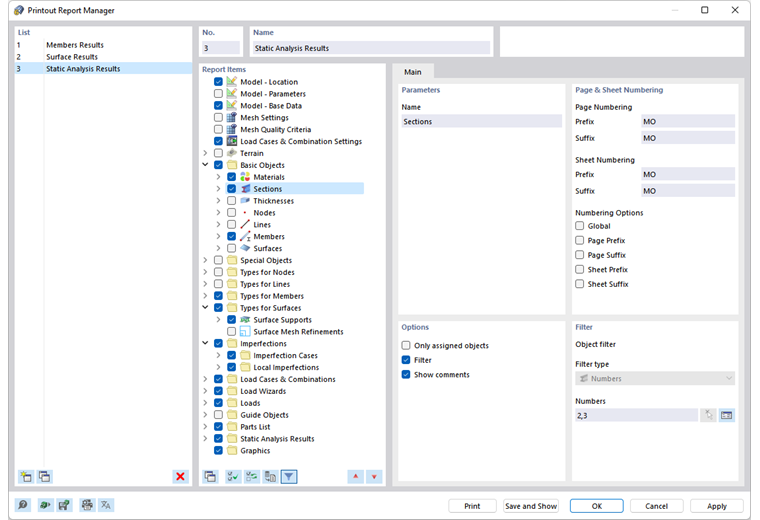

Появится диалоговое окно 'Диспетчер отчетов о распечатках' со списком всех отчетов о распечатках и деревом каталогов глав.

Список

В списке выберите распечатанный отчет, содержание которого вы хотите скорректировать. В разделе диалога 'Элементы отчета' можно подробно определить элементы документа.

При работе с несколькими отчетами о распечатках мы рекомендуем вводить описание для каждого отчета о распечатке в разделе диалога ' Имя '. Таким образом, вы легко сможете различить свои документы.

Чтобы создать новый распечатанный отчет, используйте кнопки или в конце списка.

Вы можете импортировать элементы отчета из шаблона или сохранить текущий выбор в качестве шаблона. Функции описаны в главе Шаблоны отчетов .

Позиции протокола

Главы отчета о распечатке перечислены в дереве каталогов. Они в основном соответствуют записям в ' навигаторе - данных '. Если поставить галочку, в документ добавляется соответствующая глава.

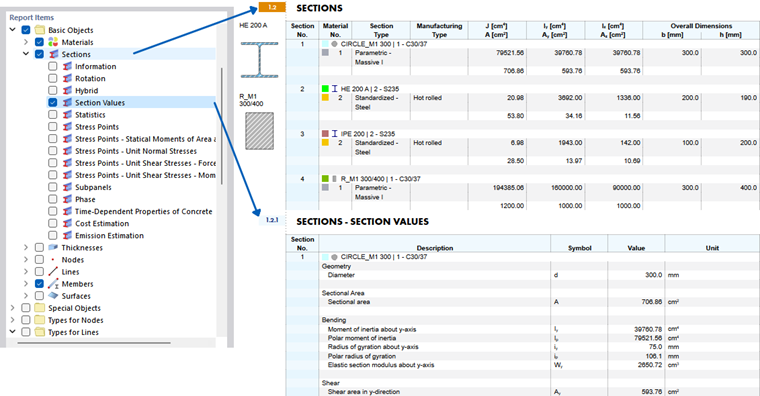

Некоторые главы включают подкатегории, которые можно активировать отдельно для распечатки. Например, если вы выберете опцию 'Значения сечения' в разделе 'Сечения' (см. Изображение выше), RFEM вставит подраздел со свойствами сечения в отчет о распечатке.

В папке 'Graphics' вы найдете все изображения, которые вы распечатали в этом каталоге (см. Рисунок # extbookmark manual |image028481 |Выберите каталог для распечатки отчета №).

Основное

На вкладке Главная вы можете ввести определенные настройки для главы, выбранной в навигаторе ' Элементы отчета '. Доступные параметры соответствуют главе.

параметры

' Название 'главы соответствует описанию в навигаторе' Report Items '. Если вы измените описание, измененное имя будет использоваться в качестве заголовка главы в документе.

Нумерация страниц и листов

По умолчанию страницы пронумерованы последовательно и управляются как единое целое на одном ' листе '. Вы можете добавить префиксную или суффиксную аббревиатуру к 'нумерации страниц' и ' нумерации листов '. Для 'префикса' и 'суффикса' предварительно заданы следующие сокращения:

• МО: данные о модели
• IM: Несовершенства
• LO: Данные по нагрузкам
• RE: rezultaty

Если вы хотите использовать другие описания, выберите соответствующую категорию и введите аббревиатуру. Из соображений экономии места мы рекомендуем использовать сокращения, состоящие не более чем из двух букв.

Используйте флажки для ' Параметры нумерации ', чтобы указать, какие сокращения будут отображаться для номеров страниц или листов.

Флажок 'Global' применяет аббревиатуру текущей категории ко всему распечатанному отчету.

Опции

Флажки, доступные в этом разделе диалога, совпадают с соответствующей категорией отчета о распечатке. На изображении image028161 'Main' Tab показаны параметры для результатов участников.

Только приданные объекты

Флажок контролирует, включает ли документ все определенные объекты и типы объектов или только те, которые фактически используются в модели.

Фильтр

Установите флажок, если вы хотите включить в документацию только определенные объекты. Затем вы можете определить эти объекты в разделе диалога filter Filter .

Фильтры результатов из актуального блока таблиц

Обычно RFEM использует те же параметры для результатов, что и для таблиц. Если вы удалите галочку, вы можете использовать вкладку toDisplayTab To Display , чтобы скомпилировать строки и столбцы результатов для распечатки в соответствии с заданными пользователем критериями, которые не зависят от критериев фильтрации для таблиц ( см. # extbookmark manual |toDisplayTab |Диспетчер таблиц результатов №).

Результат упорядочен по объектам, затем по нагрузкам

По умолчанию результаты перечислены по загружениям, сочетаниям и расчетным ситуациям. Если установить этот флажок, данные будут распечатаны в порядке номеров отдельных объектов - например, за результатами загружений от 1 до 5 для стержня 1 следуют результаты этих загружений для стержня 2 и так далее.

Нагрузки

Установите флажок, если вы хотите включить в документацию только определенные загружения, расчетные ситуации или сочетания. Затем вы можете определить нагрузку на вкладке casesTab Загружения/сочетания .

Используйте основные оси стержня вместо главных осей

Обычно результаты стержней отображаются по отношению к главным осям. Если вы используете асимметричные сечения и хотите, чтобы выходные данные были связаны с входными осями y и z, снимите флажок.

Изображение # extbookmark manual |image024176 |Оси стержня y/z и главные оси u/v # показывают системы осей стержня с асимметричным сечением.

Приращения нагрузки

Отметьте эту опцию, если у вас есть # extbookmark manual |loadteps |Вы определили уровни нагрузки # и хотите, чтобы результаты каждого шага были указаны в документации.

Фильтр

Этот раздел диалогового окна отображается, если установлен флажок 'Фильтр' в разделе диалогового окна ' Параметры '. Определите объекты, свойства или результаты которых имеют отношение к вашей документации. Сначала определите критерий в списке ' Тип фильтра ', по которому вы хотите фильтровать объекты.

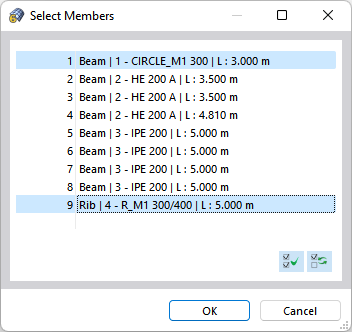

Теперь введите 'номера' объектов в поле ниже или выберите соответствующий объект из списка. При фильтрации по числам вы можете определить объекты на модели графически с помощью кнопки . Кнопка позволяет выбирать объекты в списке.

Чтобы выбрать несколько записей в списке, нажмите и удерживайте нажатой клавишу Ctrl.

Загружения / сочетания

Вкладка Загружения/сочетания доступна, если вы установили флажок 'Загрузка' в разделе диалога 'Параметры' для любой категории результатов. Выберите загружения, расчетные ситуации и сочетания, результаты которых вы хотите включить в распечатку.

В столбце 'Для выбора' перечислены все загружения, расчетные ситуации и сочетания, которые вы создали. Чтобы перенести запись в список ' Выбрано ', используйте следующие параметры:

• Дважды щелкните запись.
• Выберите вариант нагружения или комбинацию. Несколько записей можно выбрать, удерживая клавишу Ctrl. Затем нажмите кнопку .

Если выбранные нагрузки были рассчитаны успешно, в выбранной категории результатов отображаются только эти результаты.

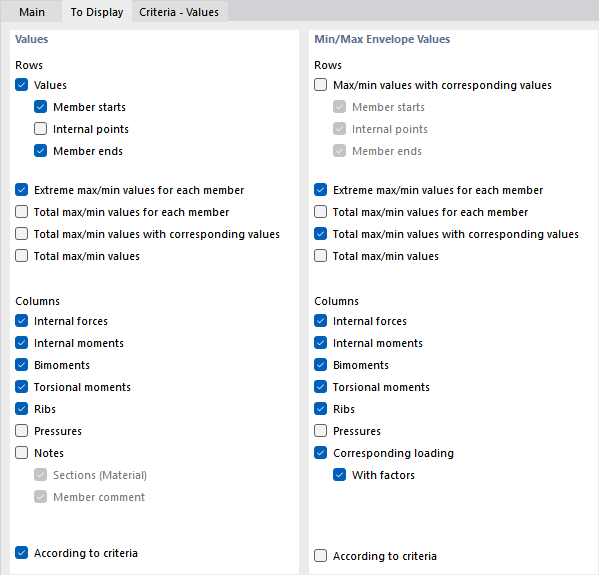

Изобразить

Записи на вкладке Для отображения доступны, если вы отключили флажок 'Фильтры результатов из текущего набора таблиц' в разделе диалогового окна 'Параметры' для любая категория результатов.

В разделах диалогового окна 'Значения' и 'Мин./Макс. Значения огибающей' можно детально управлять выводом результатов для загружений и сочетаний или расчетных ситуаций. Соответствующие строки и столбцы таблицы соответственно отображаются или скрываются в документе.

Флажок 'Согласно критериям' позволяет отображать определенные значения результатов в отчете о печати. Вы можете определить критерии вывода результатов на отдельных вкладках (см. Параграф критерияValuesTab Criteria ).

Критерии - значения | Критерии - мин./макс. пакетные значения

Вкладки Критерии - Значения и Критерии - Мин./Макс. Значения конверта доступны, если вы установили флажок 'По критериям' поля для значений и конвертов результатов на вкладке ' Для отображения '. Опишите определяемые пользователем условия, которым должны соответствовать результаты загружений и сочетаний или расчетных ситуаций, чтобы они отображались в отчете о распечатке.

Выберите тип результата во втором столбце. В следующих двух столбцах вы указываете критерий, который будет применяться. Для выбора доступны следующие условия:

• Равно
• не равно
• больше
• больше или равно
• меньше
• меньше или равно

Чтобы определить другой критерий, выберите запись 'или' (каждый критерий учитывается сам по себе) или 'и' (каждый критерий должен быть выполнен) в последнем столбце. Затем определите следующее условие в новой строке.

Кнопки

Кнопки в нижней части диалогового окна 'Диспетчер отчетов' имеют следующие функции:

1. table.uni #

ширина = 20% |ширина = 80%
|Открывает диалоговое окно Распечатка шаблона отчета для импорта шаблона
|Открывает диалоговое окно Распечатка шаблона отчета для сохранения текущего выбора в качестве шаблона
|Открывает диалог # extbookmark |Открывает диалог # extbookmark 002457 "> manual |image028428 |Выберите язык #, чтобы установить язык
Распечатать |Отправляет выбранный отчет о распечатке на принтер
Сохранить и отобразить |Закрывает диалоговое окно и создает предварительный просмотр выбранного отчета о распечатке.
ОК |Выход из диалогового окна без отображения отчета о распечатке
Отменить |Выход из диалогового окна без сохранения изменений
Применить |Сохраняет изменения, не выходя из диалогового окна и не отображая распечатанный отчет.
