V tabulce Chyby a upozornění se zobrazí některé výsledky, které nelze posoudit a posudky s hodnotou větší než 1. Téměř ve všech případech se problémy vyskytují v blízkosti uzlů s napětovým „vrcholem“. Jsou způsobeny singulárními jevy, které nejsou podle metody MKP neobvyklé. V těchto místech se napětí soustředí do velmi malé oblasti. Singularity se ovšem ve skutečnosti v takové míře nevyskytují: Například síly ze spodní desky se nepřenášejí na sloup jediným uzlem, jak naznačuje uzel tvaru špendlíkové hlavičky v modelu. Místo toho průměr sloupu a tloušťka desky zajišťují plynulejší průběh sil.
Vyhodnocovat výsledky míst se singularitami se v zásadě nedoporučuje (přesto je vhodné tyto výsledky přezkoumat u kritických míst skutečného modelu, jako je kontrolovaný obvod pro protlačení v blízkosti sloupu). V následujících článcích v naší databázi znalostí najdete podrobné informace o singularitách, například o tom, kde se vyskytují, jak je lze odhalit a jaké kroky je možné provést:
- Singularity při posouzení železobetonových ploch
- Zamezení vzniku singularit na uzlových a liniových podporách deskových konstrukcí
V modelu z tohoto tutoriálu se singularity vyskytují na hlavě sloupu, na koncích žeber a na nosných stěnách. Lze je rozeznat podle velmi vysokých hodnot na relativně malé oblasti. Níže najdete tipy pro zvládnutí účinků singularity.
Modelování podpor s pružinami
Libovolná vetknutá podpora představuje „nekonečnou“ tuhost. Pokud jsou místo toho svislé podpory sloupu a stěn modelovány pomocí vhodných pružin, výrazně se sníží napěťový vrchol. Konstanty tuhosti mohou vycházet například z výsledků posouzení podloží.
Ignorování výsledků v oblasti vrcholů
Podle pravidel Eurokódu 2 je třeba posouzení provést pro místa v určité vzdálenosti od okrajů podpory (viz EN 1992-1-1, 5.3.2.2). Vrcholové hodnoty v blízkosti hlavice sloupu tak nejsou pro posouzení relevantní. Je například přípustné zanedbat výsledky v rámci průměru sloupu a určitého většího obvodu kolem něj.
Použití funkce „Úpravy výsledků na plochách“
Pro kompenzaci singularit lze použít speciální funkci programu: Pomocí funkce „Úpravy výsledků ploch“ je možné vyhladit hodnoty v uživatelsky definované oblasti.

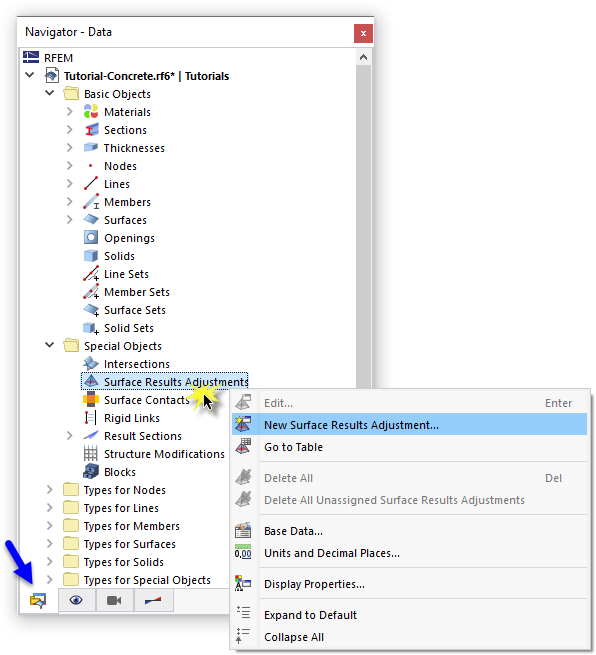

Nástroj lze otevřít pomocí záložky „Navigátor - Data“. Poté klikněte pravým tlačítkem myši na položku Úpravy výsledků ploch v kategorii Speciální objekty.
Pokud v místní nabídce vybereme možnost Nová úprava výsledků plochy, otevře se dialog „Nová úprava výsledků plochy“.
V sekci „Parametry“ je třeba vybrat možnost Kružnice a vytvořit tak kruhovou oblast pro úpravy (1). Zadejte například průměr oblasti 1,00 m (2) (což je dvojnásobek průměru sloupu a tloušťky plochy). V sekci „Poloha středu“ klikněte na tlačítko
a v grafice vyberte nejvyšší uzel nad betonovým sloupem (č. 15) tak, aby jeho souřadnice byly aplikovány (3). V sekci „Přiřadit plochám č.“ zadejte čísla desek 4,5 (4).
Nastavení definuje, že momenty a membránové síly (viz část „Typ úpravy“) se u obou desek zprůměrují v kruhových oblastech okolo hlavice sloupu. Kliknutím na tlačítko OK funkci použijeme.
Dotaz, zda se mají smazat výsledky posouzení betonu, potvrďte tlačítkem Ano. Nový výpočet zatěžovacích stavů a kombinací se však neprovede: Výsledky statické analýzy se jednoduše převedou.
Pro výpočet stupně výztuže s novým nastavením vyberte tabulku Posouzení železobetonových konsturkcí. Poté klikněte na tlačítko
jako dříve.

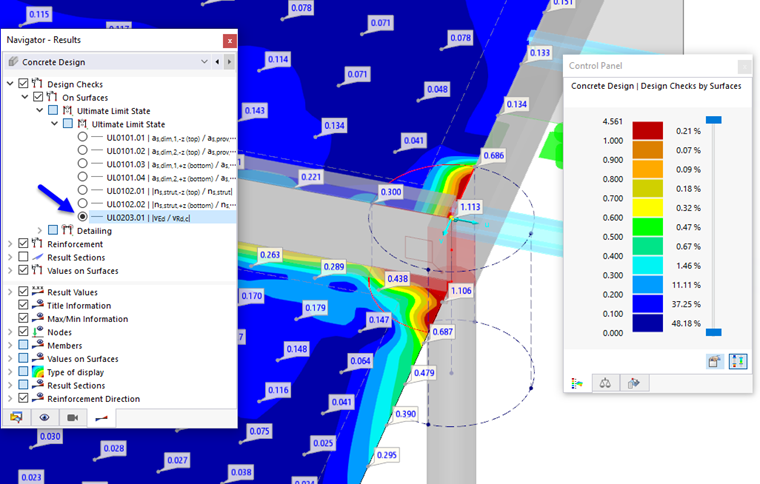

Pokud nyní zkontrolujeme například smykové využití v okolí sloupu, budou výsledky přijatelnější než dříve (srovnejte s obrázkem v manuálu ).

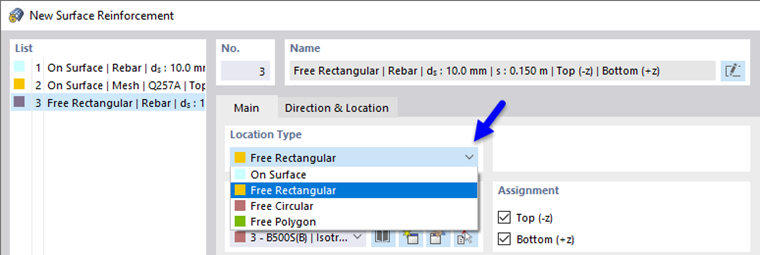

U využití větších než 1 je třeba zohlednit zvláštní ustanovení pro konstrukční uspořádání výztuže. Vezměte prosím na vědomí, že tento tutoriál se nezabývá posouzením protlačení.
