Powierzchnia łącząca praktycznie reprezentuje belkę-ścian. Można go również zaprojektować za pomocą określonego elementu prętowego – tak zwanego belka wynikowa – integruje wyniki dla powierzchni i przeprowadza wymiarowanie betonu. Jego niezwykłą zaletą jest to, że zbrojenie podłużne może być umieszczone na górnej i dolnej stronie belki zamiast na bokach powierzchni.
Oś środkowa belki wynikowej musi pokrywać się ze środkiem ciężkości rozpatrywanego obiektu, aby siły wewnętrzne zostały zintegrowane z właściwym ramieniem dźwigni. Dlatego konieczne jest utworzenie nowej linii wzdłuż osi powierzchni łączącej. Można to zrobić poprzez bezpośrednie zdefiniowanie belki wynikowej.
Nowy pręt
Aby utworzyć nowy pręt, należy kliknąć przycisk
na pasku narzędzi. W oknie dialogowym 'Nowy pręt' wybierz z listy w polu 'Typ pręta' opcję Belka wynikowa.
Belka wynikowa

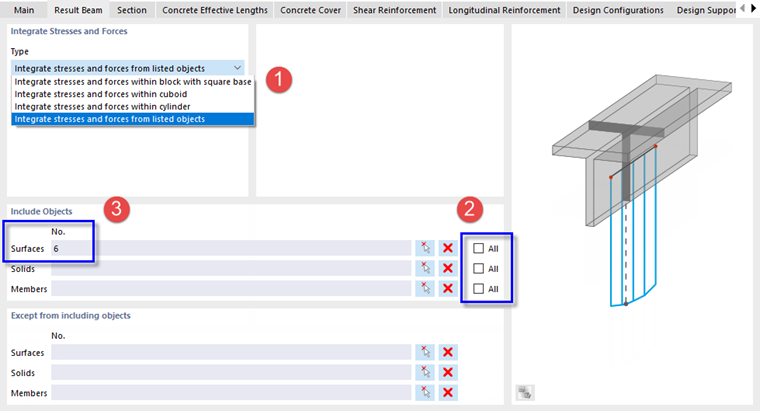

Następnie przejdź na zakładkę Belka wynikowa. Aby uniknąć definiowania geometrii (1), w polu 'Integruj naprężenia i siły' należy wybrać opcję Integrować naprężenia i siły z obiektów wymienionych na liście.
Następnie odznacz trzy pola wyboru Wszystkie w obszarze 'Uwzględnij obiekty' (2). W polu 'Powierzchnie' należy wprowadzić numer powierzchni łączącej nr 6 , tak aby całkować tylko wyniki dla tej powierzchni (3).
Przekrój
Aby zdefiniować przekrój belki wynikowej, należy wybrać zakładkę Przekrój.

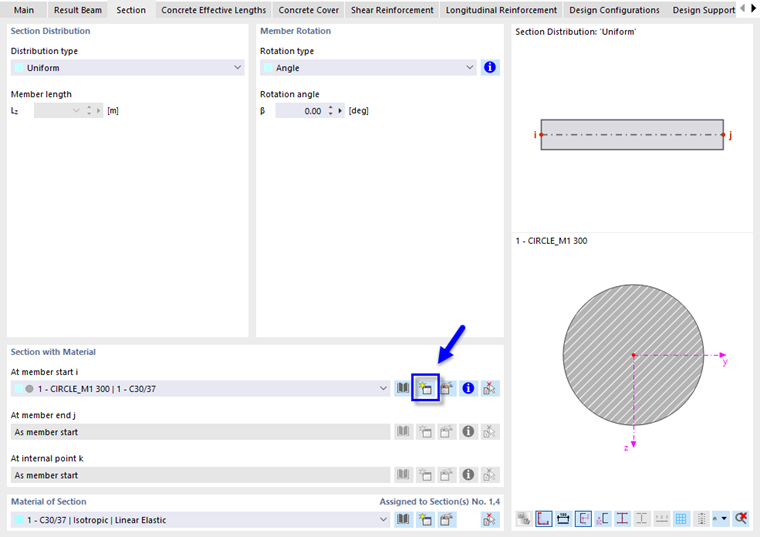

Aby zdefiniować nowy przekrój reprezentujący kształt powierzchni łączącej, należy nacisnąć klawisz
w polu 'Przekrój z materiałem'. Otworzy się okno dialogowe 'Nowy przekrój'.

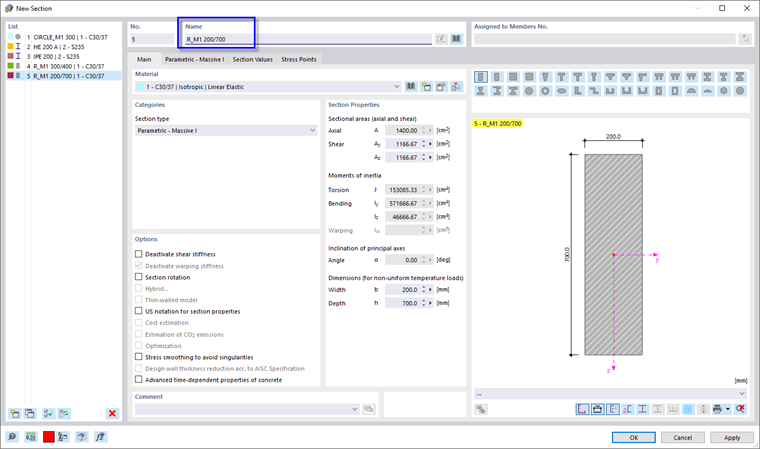

Wstępnie ustawiony jest przekrój parametryczny 'R_M1'. W obszarze 'Nazwa' zmień parametry na 200/700 , modyfikując wartości. Następnie kliknij przycisk OK , aby zastosować przekrój o wysokości 70 cm (całkowita wysokość między dolną powierzchnią dolnej płyty a górną krawędzią płyty górnej) i szerokości 20 cm (grubość powierzchni). Nowy odcinek nr. '5' jest wprowadzany w oknie dialogowym 'Nowy pręt'.
otulina betonowa
Po wybraniu zakładki Otulenie betonowe należy upewnić się, że ustawiona jest kategoria 'XC1'.
Zbrojenie
Następnie należy wybrać zakładkę Zbrojenie podłużne.

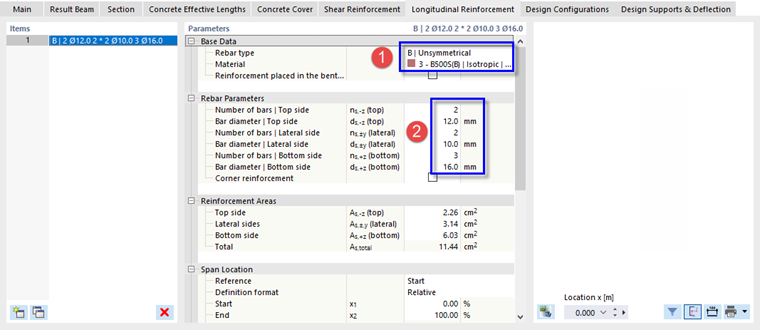

Wybierz B | Opcja niesymetryczna z listy typów arkuszy w kategorii 'Dane bazowe' (1). Upewnij się, że materiał 3 - B500S(B) jest ustawiony w wierszu poniżej.
W kategorii 'Parametry zbrojenia' należy zdefiniować różne rozmieszczenie prętów zbrojeniowych dla górnej, dolnej i bocznej strony belki (2):
- W polu 'ns,-z(top) ' wprowadź (lub wybierz) 2 pręty zbrojeniowe. W polu poniżej ustaw średnicę pręta na 12 mm.
- W polu 'ns,+/-y(boczny) ' wprowadź 2 pręty zbrojeniowe. W polu poniżej należy upewnić się, że średnica pręta jest ustawiona na '10' mm. Pomiędzy górnym a dolnym zbrojeniem zostaną utworzone dwa pręty zbrojeniowe.
- W polu 'ds,+z(bottom) ' zdefiniuj średnicę trzech prętów zbrojeniowych na dole jako 16 mm.
Podgląd pokazanego zbrojenia nie jest dostępny, ponieważ linia nie została jeszcze zdefiniowana.
Linia
Kliknij przycisk OK , aby teraz zdefiniować linię. 'Nowy członek | Pojedynczy | Otworzy się okno dialogowe Proste'.

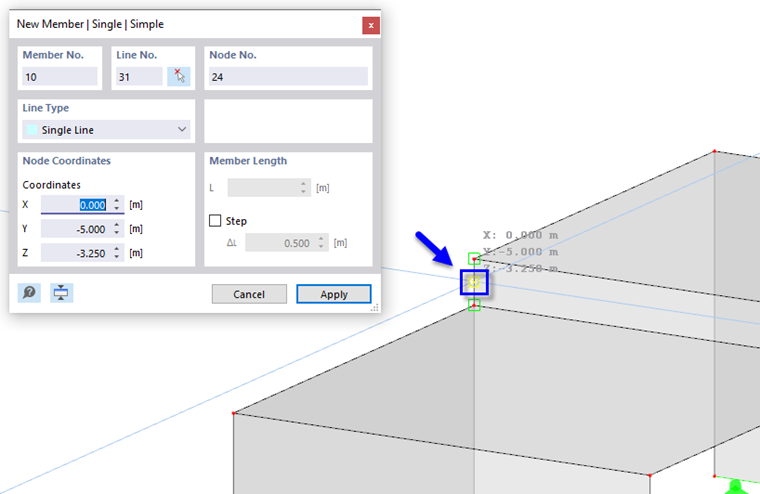

Powiększ obszar z tyłu powierzchni łączącej. Następnie przesuń kursor wzdłuż jej pionowej linii granicznej, aż pojawi się symbol
i współrzędne [X: 0 m / Y: -5 m / Z: -3,25 m] są wyświetlane w oknie dialogowym. Kliknij ten punkt.

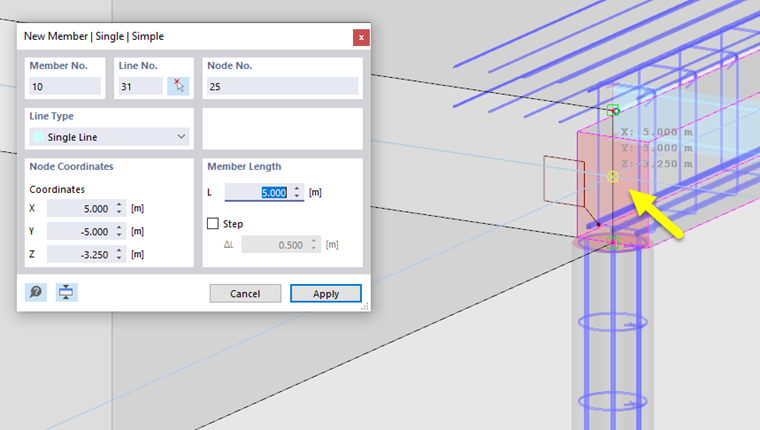

Powiększ obszar w pobliżu słupa, aby zdefiniować punkt końcowy linii. Można nim zarządzać bez przerywania funkcji 'Nowy pręt' za pomocą kółka przewijania (powiększanie lub pomniejszanie) lub przytrzymując kółko myszy (przesuwanie widoku).
Przesuwaj wskaźnik wzdłuż pionowej linii granicznej powierzchni łączącej, aż ponownie pojawi się symbol
przy wskaźniku. Upewnij się, że współrzędne [X: 5 m / Y: -5 m / Z: -3,25 m] są wyświetlane w oknie dialogowym 'Nowy pręt'. Kliknij ten punkt, aby ustawić linię i przydzielić właściwości pręta.
Gdy program zapyta, czy wszystkie wyniki mają zostać usunięte z powodu modyfikacji, należy kliknąć Tak.
Zbrojenie nowego pręta jest wyświetlane ze strzemionami w domyślnych odstępach na całej długości belki. Kliknij przycisk Anuluj , aby zakończyć ustawianie linii.
