Výsledkový prut

Plocha spojující desky představuje v podstatě stěnový nosník. Lze jej také posoudit pomocí určitého prutového prvku – tzv. výsledkový prut - pro integraci výsledků plochy a posouzení betonu. Jeho mimořádnou výhodou je, že podélnou výztuž lze umístit na horní a dolní stranu nosníku místo na strany plochy.

Informace

Běžné funkce výsledkového prutu jsou popsány v článku Další použití výsledkových prutů v programu RFEM v naší databázi znalostí.

Středová osa výsledkového prutu se musí shodovat se středem daného objektu, aby se vnitřní síly integrovaly se správným ramenem sil. Proto je nutné vytvořit novou linii podél osy spojovací plochy. Toho lze dosáhnout přímým zadáním výsledkového prutu.

Nový prut

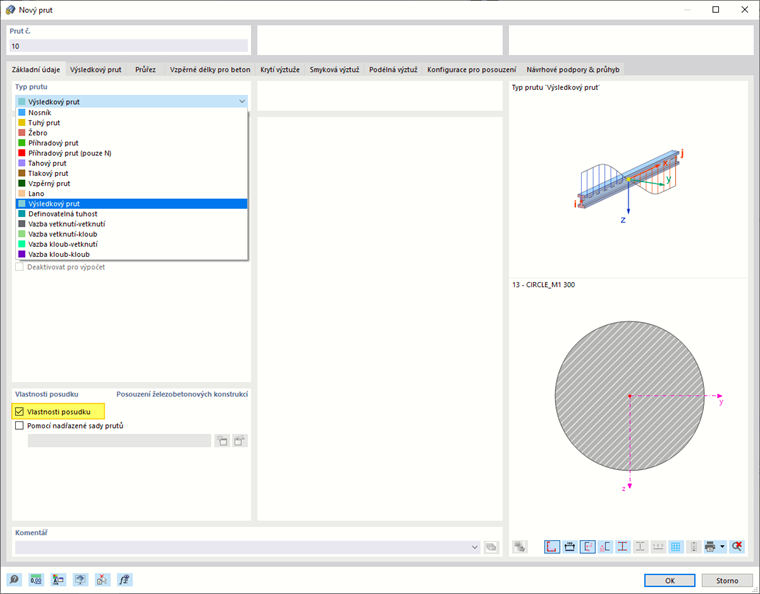

Po kliknutí na tlačítko Nový prut v panelu nástrojů se vytvoří nový prut. V dialogu „Nový prut“ vyberte ze seznamu v sekci „Typ prutu“ možnost Výsledkový prut.

Výsledkový prut

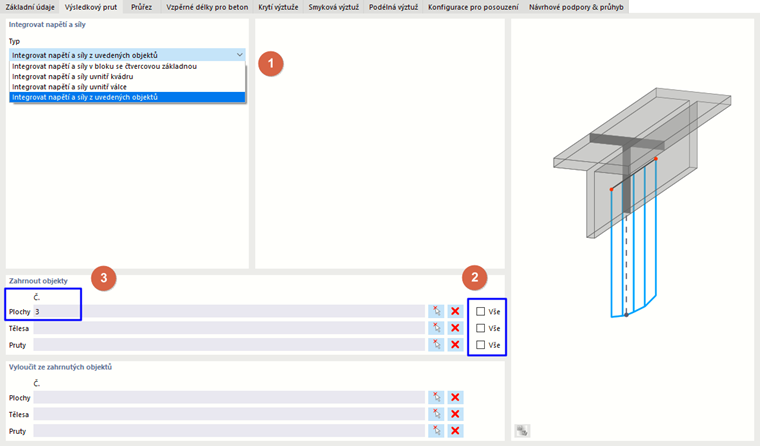

Poté přejděte na záložku Výsledkový prut. V sekci „Integrovat napětí a síly“ vyberte možnost Integrovat napětí a síly z uvedených objektů, abyste nemuseli zadávat žádnou geometrii (1).

Následně odškrtněte tři políčka Vše v části „Zahrnout objekty“ (2). V řádku „Plochy“ zadejte číslo spojovací plochy č. 6 tak, aby byly integrovány pouze výsledky této plochy (3).

Průřez

Průřez výsledkového prutu lze definovat v záložce Průřez.

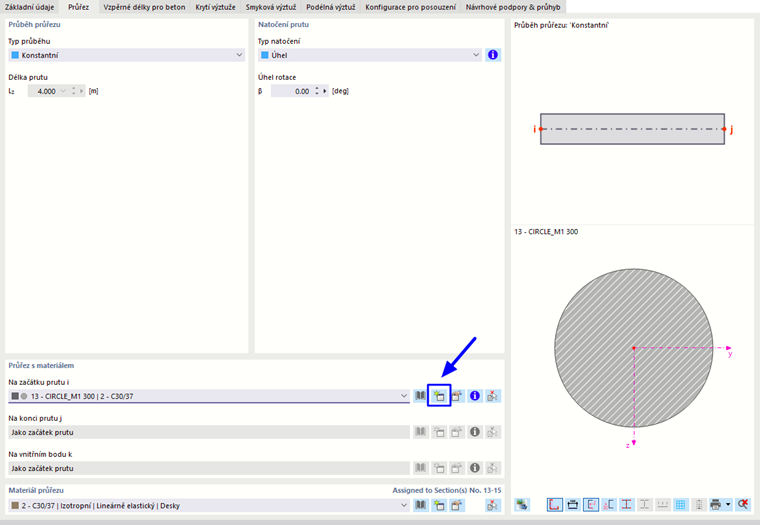

Pro zadání nového průřezu, který odpovídá tvaru spojovací plochy, klikneme v oblasti „Průřez s materiálem“ na tlačítko Nový . Otevře se dialog „Nový průřez“.

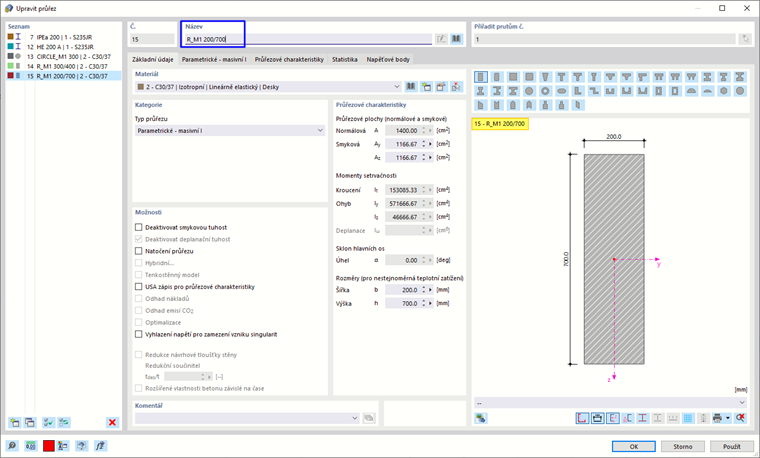

Přednastaven je parametrický průřez typu „R_M1“. V části „Název“ změňte hodnoty na 200/700. Poté kliknutím na tlačítko OK použijeme průřez o výšce 70 cm (celková výška mezi spodní hranou dolní desky a horní hranou horní desky) a šířce 20 cm (tloušťka plochy). V dialogu „Nový prut“ zadáme nový průřez č. „5“.

Krytí výztuže

Vyberte záložku Krytí výztuže a ujistěte se, že je nastavena kategorie trvanlivosti betonu „XC1“.

Výztuž

Dále vyberte záložku Podélná výztuž.

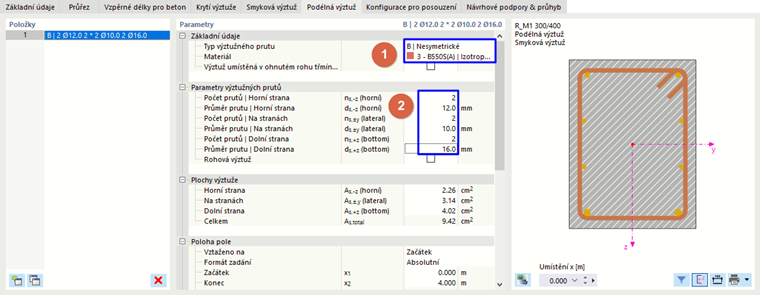

Vyberte možnost B | Nesimetrické ze seznamu typu výztužného prutu v části „Základní údaje“ (1). Ujistěte se, že materiál je nastaven na 3 - B500S(B) v řádku níže.

V části „Parametry výztužných prutů“ definujte rozdílné uspořádání prutů pro horní, dolní a boční stranu nosníku (2):

  • Do pole „ns, -z (horní)“ zadejte (nebo vyberte) 2 pruty. V níže uvedeném poli upravte průměr prutu na 12 mm.
  • Do pole „ns,+/-y (lateral)“ zadejte 2 pruty. V níže uvedeném poli zkontrolujte, že je průměr prutu nastaven na „10“ mm. Mezi horní a dolní výztuží se objeví dva pruty výztuže.
  • V poli „ds,+z (dolní)“ je třeba zadat tři pruty s průměrem 16 mm pro dolní stranu nosníku.

Výztuž se nezobrazí, protože dosud nebyla definovaná linie.

Křivka

Kliknutím na tlačítko OK můžete linii definovat. Otevře se dialog „Nový prut | Jednotlivě | Obecně“.

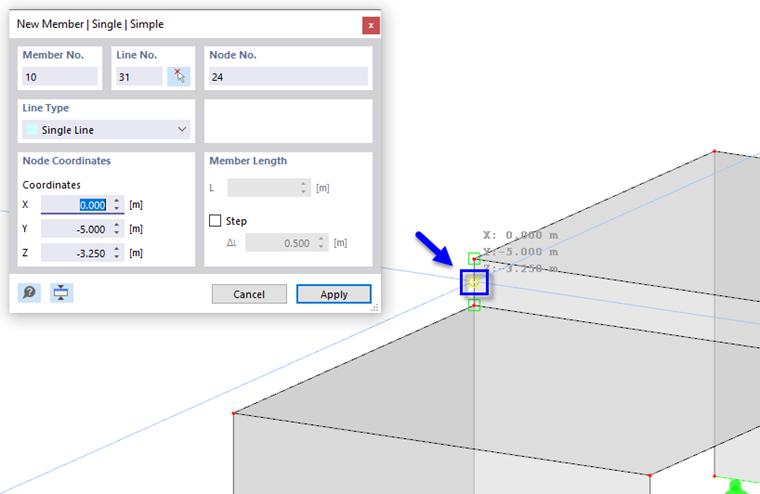

Přibližte si oblast zadní části spojovací plochy. Poté pohybujte kurzorem podél svislé hraniční čáry, dokud se na ukazateli nezobrazí symbol Střed a v dialogu budou souřadnice [X: 0 m / Y: -5 m / Z: -3,25 m]. Klikněte na tento bod.

Pokud chceme zadat koncový bod na linii, je třeba přiblížit oblast v blízkosti sloupu. Toho lze dosáhnout bez nutnosti ukončení funkce „Nový prut“ a to pomocí rolovacího kolečka myši (přiblížení nebo oddálení) nebo podržením kolečka myši dolů (posunutí pohledu).

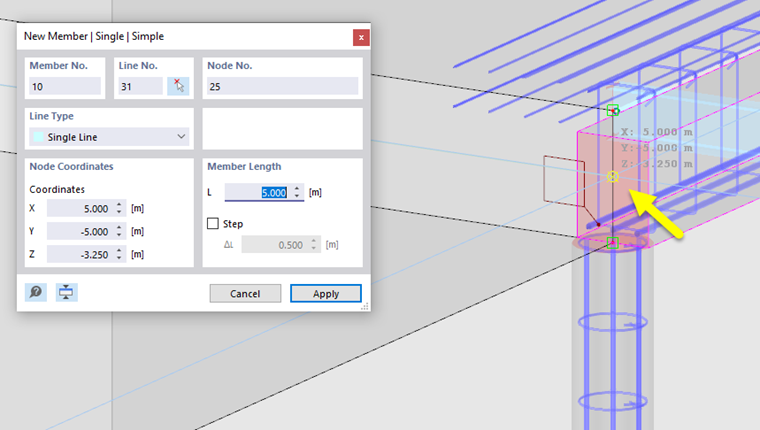

Pohybujte kurzorem myši podél svislé hraniční linie spojovací plochy, dokud se na ukazateli opět neobjeví symbol Střed . Dbejte přitom na to, aby v dialogu „Nový prut“ byly souřadnice [X: 5 m / Y: -5 m / Z: -3,25 m]. Kliknutím na tento bod nastavíme linii a přiřadíme vlastnosti prutu.

Pokud se vás program zeptá, zda se kvůli změně mají smazat všechny výsledky, klikněte na Ano.

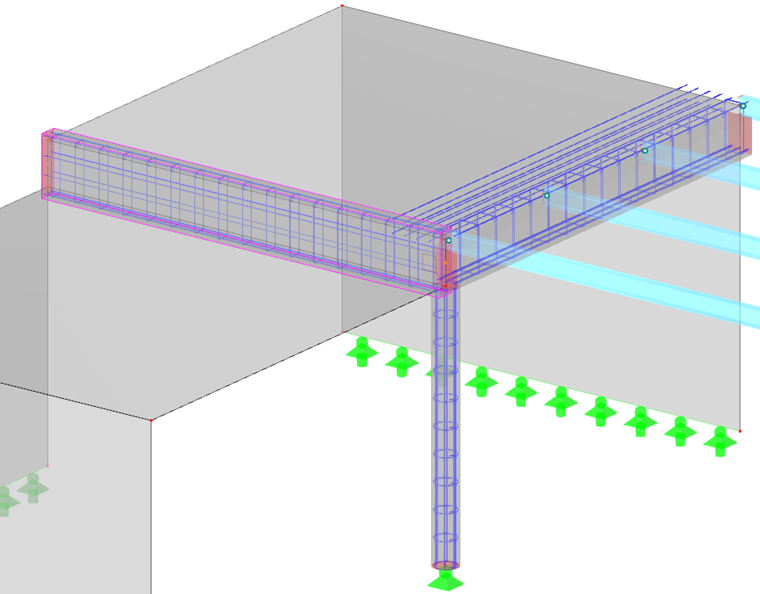

Výztuž nového prutu se zobrazí se třmínky ve standardních rozestupech po celé délce nosníku. Po kliknutí na tlačítko Storno se nastavení linií ukončí.

Informace

Nezapomeňte, že výsledkový prut představuje pouze „virtuální“ prut: Nemá žádnou tuhost, a proto nemá žádný vliv na výpočet.
