La superficie de conexión representa virtualmente una viga de gran canto. También se puede calcular mediante un elemento de barra específico, llamado viga de resultados , para integrar los resultados de la superficie y realizar el cálculo de hormigón. Destaca la ventaja de poder colocar la armadura longitudinal en las caras superior e inferior de la viga en lugar de en las caras de la superficie.
El eje central de una viga de resultados debe coincidir con el centro de gravedad del objeto en cuestión para que los esfuerzos internos se integren con el brazo mecánico correcto. Por lo tanto, es necesario crear una nueva línea a lo largo de la línea central de la superficie de conexión. Esto se puede hacer definiendo la viga de resultados directamente.
Nueva barra
Haga clic en el botón

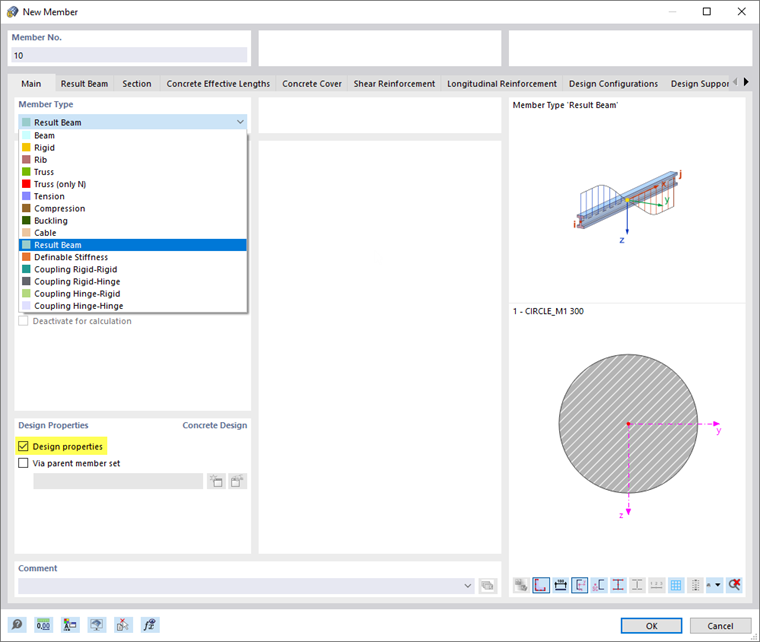

en la barra de herramientas para crear una nueva barra. En el cuadro de diálogo 'Nueva barra', seleccione la opción Viga de resultados de la lista en el área 'Tipo de barra'.
Viga de resultados

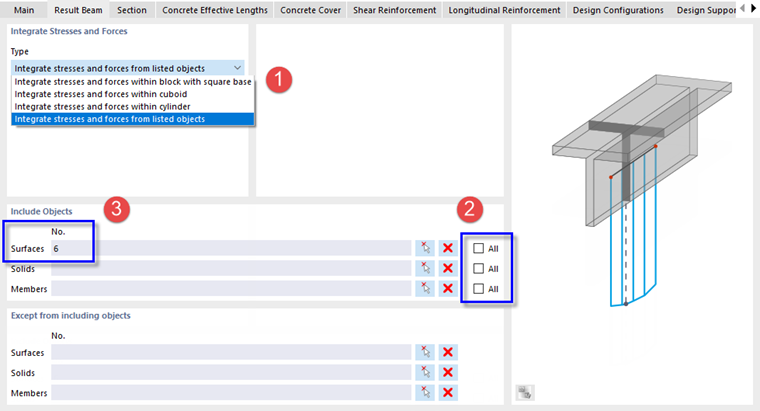

Luego vaya a la pestaña Viga de resultados. En el área 'Integrar tensiones y esfuerzos', seleccione la opción Integrar tensiones y esfuerzos de los objetos que incluye la lista para evitar definir la geometría (1).
A continuación, desactive las tres casillas Todo en el área 'Incluir objetos' (2). En el cuadro 'Superficies', introduzca el número de la superficie de conexión núm. 6 para que solo se integren los resultados de esta superficie (3).
Sección
Para definir la sección de la viga de resultados, seleccione la pestaña Sección.

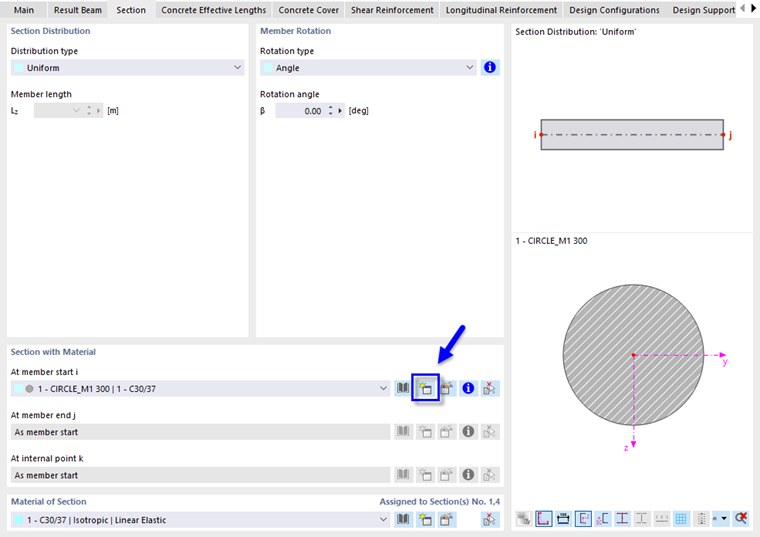

Para definir una nueva sección que represente la forma de la superficie de conexión, haga clic en el botón
en el área 'Sección con material'. Se abre el cuadro de diálogo 'Nueva sección'.

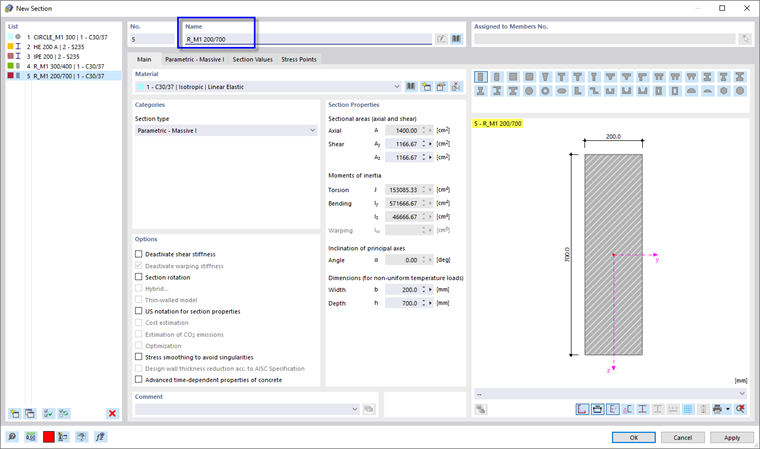

Se preestablece una sección paramétrica 'R_M1'. En el área 'Nombre', cambie los parámetros a 200/700 modificando los valores. Luego haga clic en Aceptar para aplicar la sección con una altura de 70 cm (la altura total entre la cara inferior y la cara superior de la losa) y un anchura de 20 cm (el espesor de la superficie). En el cuadro de diálogo 'Nueva barra' se introduce la nueva sección núm. '5'.
Recubrimiento de hormigón
Seleccione la pestaña Recubrimiento de hormigón y asegúrese de que se establezca la categoría 'XC1'.
Armadura
A continuación, seleccione la pestaña Armadura longitudinal.

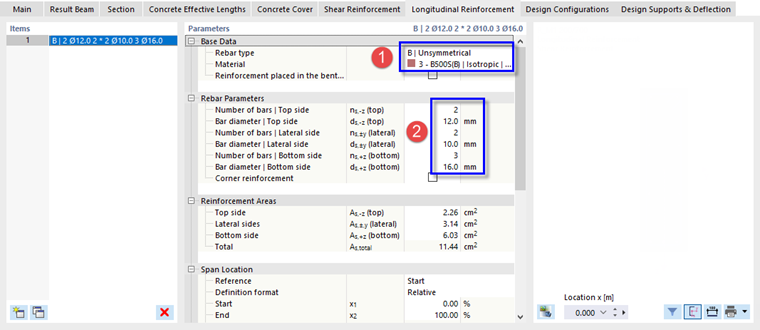

Seleccione la opción B | Asimétrica de la lista de tipos de disposición en la categoría 'Datos básicos' (1). Asegúrese de que se establezca el material 3 - B500S(B) en la línea siguiente.
En la categoría 'Parámetros de armadura', defina una disposición diferente de barras de armadura para las caras superior, inferior y lateral de la viga (2):
- En el cuadro 'ns,-z(superior)', introduzca (o seleccione) 2 barras de armadura. En el cuadro siguiente, ajuste el diámetro de la barra a 12 mm.
- En el cuadro 'ns,+/-y(lateral)', introduzca 2 barras de armadura. En el cuadro siguiente, asegúrese de que se preestablezca el diámetro de la barra en '10' mm. Se crearán dos barras de armadura entre la armadura superior e inferior.
- En el cuadro 'ds,+z(inferior)', defina un diámetro de 16 mm para las tres barras de armadura de la cara inferior.
No se muestra una vista previa de la armadura porque la línea aún no se ha definido.
Línea
Ahora haga clic en Aceptar para definir la línea. Aparece el cuadro de diálogo 'Nueva barra | Individual | Simple'.

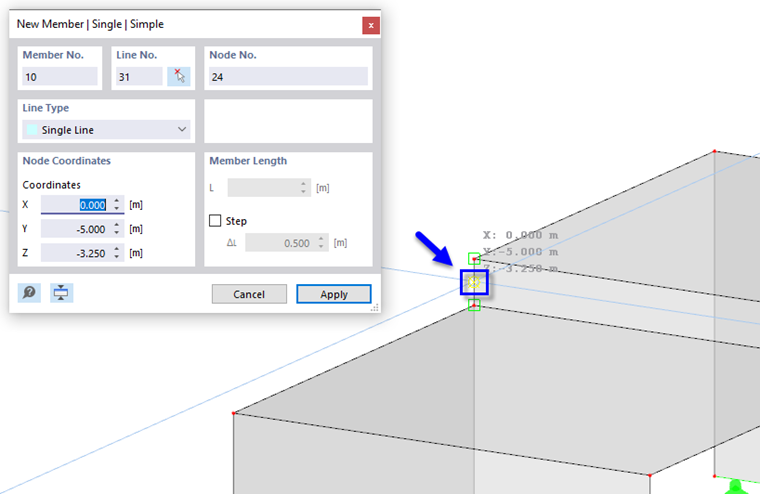

Amplíe el área de la cara posterior de la superficie de conexión. Luego, desplace el puntero a lo largo de su línea de contorno vertical hasta que aparezca el símbolo
en el puntero y las coordenadas [X: 0 m / Y: -5 m / Z: -3.25 m] se muestran en el cuadro de diálogo. Haga clic en este punto.
Para definir el punto final de la línea, amplíe el área cercana al pilar. Puede gestionarlo sin terminar la función 'Nueva barra' usando la rueda de desplazamiento del ratón (acercar o alejar) o manteniendo presionada la rueda del ratón (moviendo la vista).
Mueva el puntero a lo largo de la línea de contorno vertical de la superficie de conexión hasta que aparezca de nuevo el símbolo

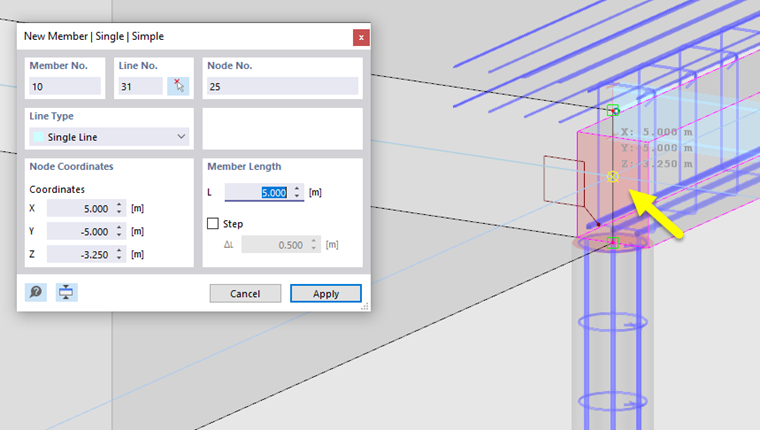

en el puntero. Asegúrese de que las coordenadas [X: 5 m / Y: -5 m / Z: -3.25 m] se muestran en el cuadro de diálogo 'Nueva barra'. Haga clic en ese punto para establecer la línea y asignar las propiedades de la barra.
Cuando el programa le pregunte sobre la eliminación de todos los resultados debido a la modificación, responda que Sí.
La armadura de la nueva barra se muestra con cercos a la separación predeterminada a lo largo de la viga. Haga clic en Cancelar para salir de la configuración de líneas.
