Belka-ściana to element konstrukcyjny w budownictwie żelbetowym lub drewnianym, który przy małej rozpiętości charakteryzuje się dużą wysokością przekroju poprzecznego. Według EN 1992-1-1 rozdział 5.3.1 (3) belka-ściana występuje na przykład wtedy, gdy rozpiętość jest mniejsza niż trzykrotna wysokość przekroju poprzecznego. Porównywalne przepisy znajdują się również w ACI 318 rozdział 9.9 oraz CSA A23.3 rozdział 11.4. Przykładami belek-ścian są nadproża okienne i drzwiowe, podciągi lub uskoki stropów. Dla każdej belki-ściany RFEM tworzy belkę wynikową, która przekształca siły wewnętrzne w powierzchniach przez całkowanie na siły wewnętrzne w pręcie i umożliwia wymiarowanie jako pręt.

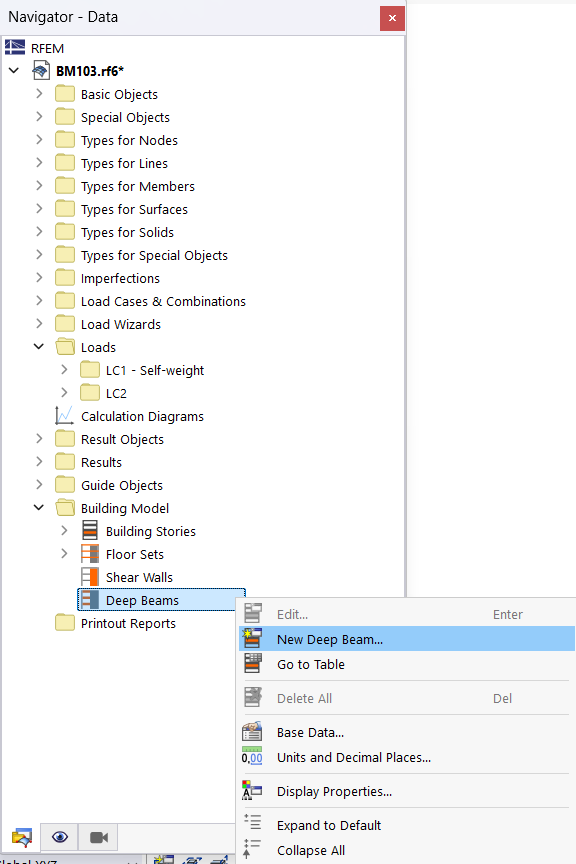

Aby zdefiniować belkę-ścianę, kliknij prawym przyciskiem myszy pozycję Belki-ściany w kategorii 'Model budynku'. W menu kontekstowym wybierz opcję Nowa belka-ściana.

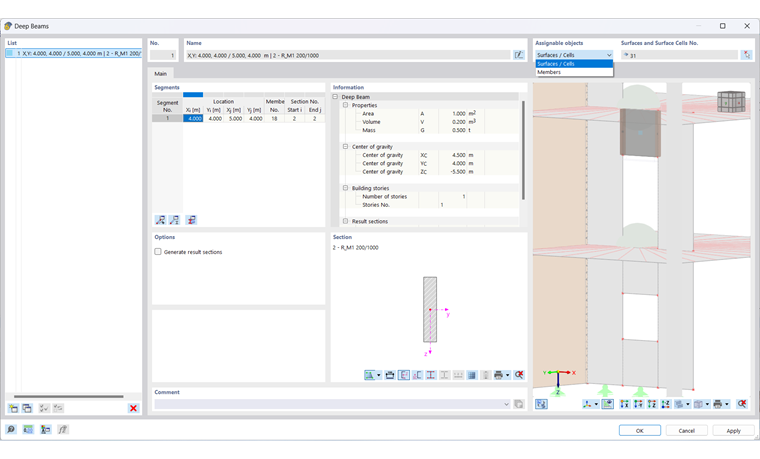

W oknie dialogowym 'Belka-ściana' można następnie określić właściwości elementów konstrukcyjnych.
Przypisywalne obiekty
W większości przypadków belka-ściana opisywana jest za pomocą powierzchni i komórek powierzchni. Jeśli chcesz zdefiniować ją za pomocą prętów, wybierz odpowiednią opcję z listy (patrz rysunek powyżej).
Powierzchnie i komórki powierzchni / Pręty
Wybierz powierzchnie i komórki powierzchni lub pręty graficznie w modelu za pomocą przycisku
. Numery obiektów nie mogą być wprowadzane ręcznie.
Segmenty

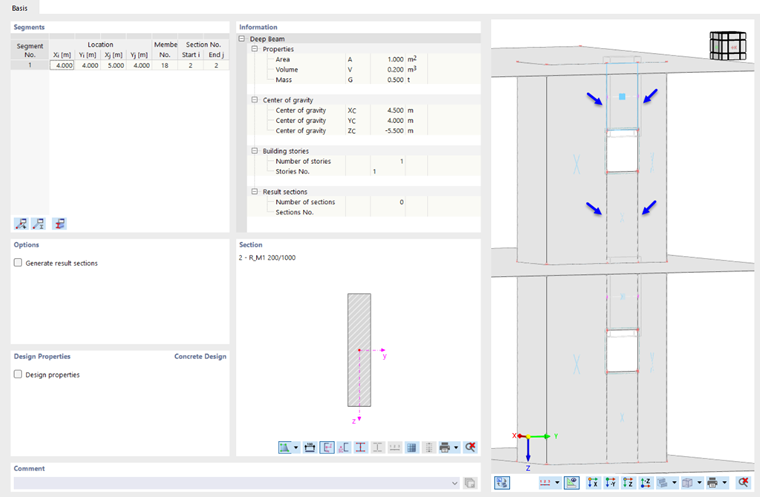

Z reguły dla każdej powierzchni lub komórki powierzchni tworzony jest tylko jeden segment z belką wynikową, która całkuje siły wewnętrzne powierzchni, komórek powierzchni lub prętów. Wyjątkiem są obiekty połączone, takie jak w przypadku ścian tarczowych.
Informacje / Opcje / Przekrój
Pozostałe sekcje w tym oknie dialogowym odpowiadają sekcjom okna dialogowego Ściany tarczowe.
Właściwości wymiarowania
Siły wewnętrzne belki wynikowej mogą być weryfikowane w niektórych add-onach wymiarujących poprzez wymiarowanie prętów, na przykład w ramach projektowania konstrukcji betonowych. W tym celu zaznacz pole wyboru Właściwości wymiarowania w odpowiedniej sekcji.
Spowoduje to dodanie w oknie dialogowym kilku zakładek, w których można określić ustawienia dla wymiarowania.

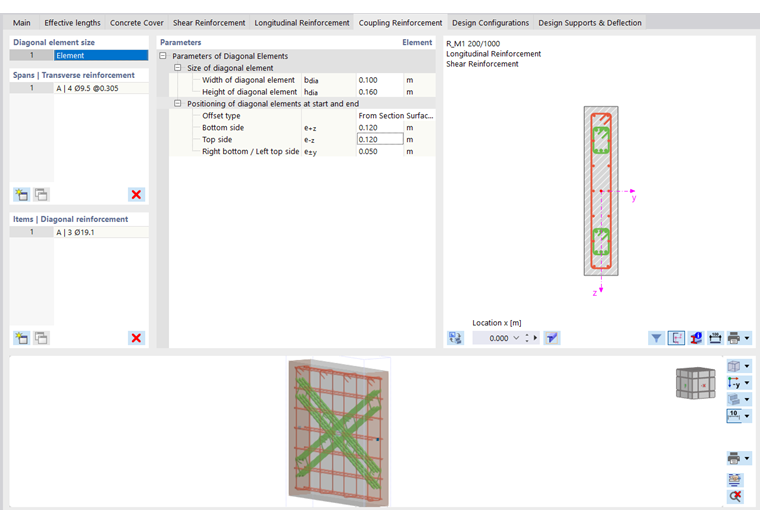

Jeśli w zakładce Podstawa zaznaczysz pole wyboru 'Zbrojenie łącznika', dodana zostanie kolejna zakładka. Można tam określić parametry zbrojenia ukośnego dla oddziaływań sejsmicznych, zgodnie z przepisami np. EN 1998-1 rozdział 5.5.3.5; ACI 318 rozdział 18.10.7 i CSA A23.3 rozdział 21.6.8.

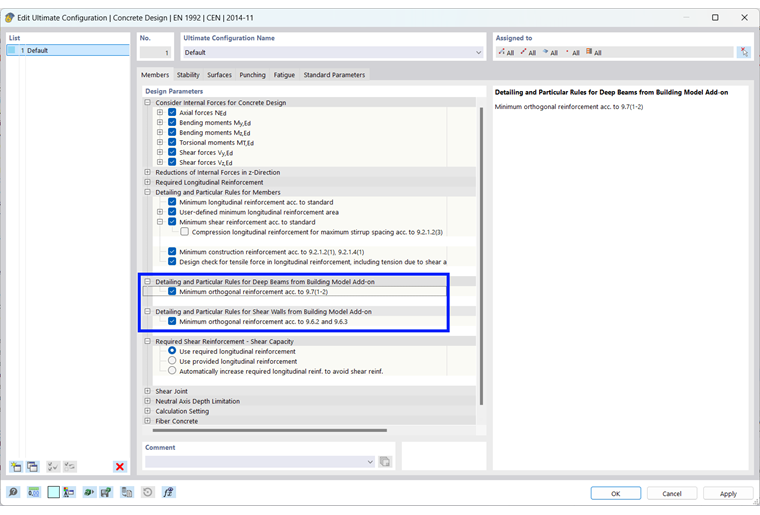

W konfiguracjach nośności dla projektowania konstrukcji betonowych istnieje możliwość zastosowania specjalnych zasad konstrukcyjnych dla zbrojenia pionowego i poziomego belek-ścian.
Minimalne zbrojenie prostokątnej siatki zbrojeniowej belek-ścian jest regulowane na przykład w EN 1992-1-1 rozdział 9.7, ACI 318 rozdział 9.9.3/9.9.4 i CSA A23.3 rozdział 11.4.
