Una trave a parete è un elemento costruttivo in strutture in calcestruzzo armato o strutture in legno, che presenta una notevole altezza della sezione con una campata ridotta. Secondo EN 1992-1-1, Sezione 5.3.1 (3), ad esempio, si ha una trave a parete quando la campata è inferiore a tre volte l'altezza della sezione. Disposizioni analoghe si trovano anche in ACI 318, Sezione 9.9, e CSA A23.3, Sezione 11.4. Esempi di travi a parete sono architravi di finestre e porte, travi emergenti o sfalsamenti di solaio. Per ogni trave a parete, RFEM genera una trave di risultato, che converte le forze interne della superficie in forze interne dell'asta tramite un'integrazione e consente una verifica come asta.

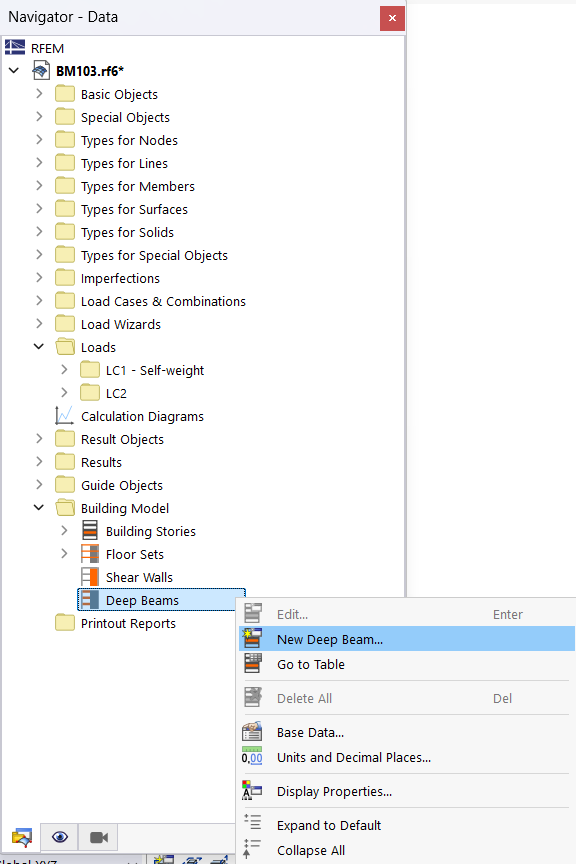

Per definire una trave a parete, fare clic con il tasto destro del mouse sulla voce Travi a parete nella categoria 'Modello edificio'. Nel menu contestuale, selezionare quindi l'opzione Nuova trave a parete.

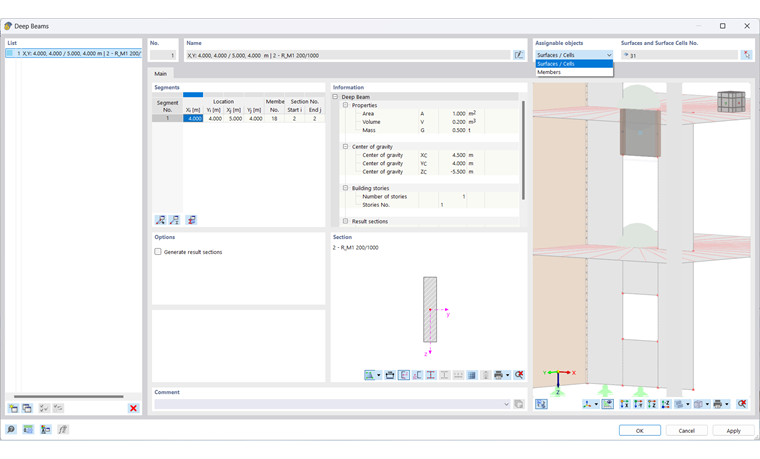

Nella finestra di dialogo 'Trave a parete' è possibile definire le proprietà degli elementi costruttivi.
Oggetti assegnabili

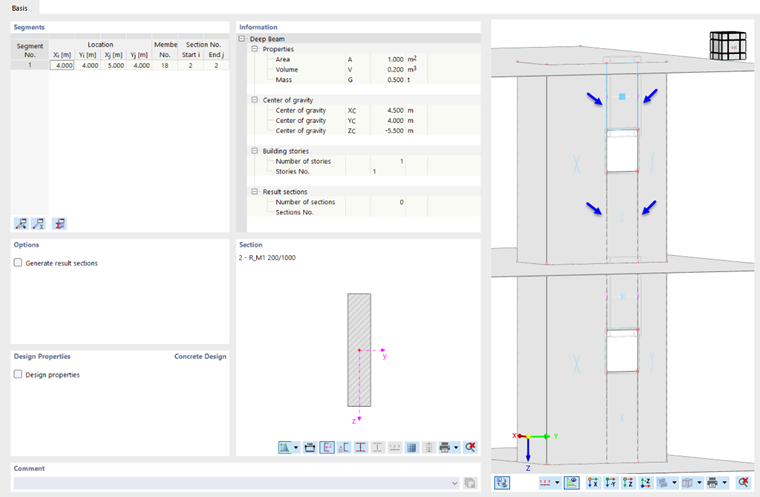

Nella maggior parte dei casi, una trave a parete è descritta tramite superfici e celle di superficie. Se si desidera definirla tramite aste, selezionare l'opzione corrispondente nell'elenco a discesa (vedere immagine sopra).
Superfici e celle di superficie / Aste
Selezionare le superfici e le celle di superficie o le aste graficamente nel modello tramite il pulsante
. I numeri degli oggetti non possono essere inseriti manualmente.
Segmenti
Di norma, per ogni superficie o cella di superficie viene generato solo un segmento con una trave di risultato che integra le forze interne delle superfici, celle di superficie o aste. Oggetti contigui, come nel caso dei pannelli della parete, costituiscono un'eccezione.
Informazioni / Opzioni / Sezione
Le altre sezioni di questa finestra di dialogo corrispondono a quelle della finestra di dialogo Pannelli della parete.
Proprietà di verifica

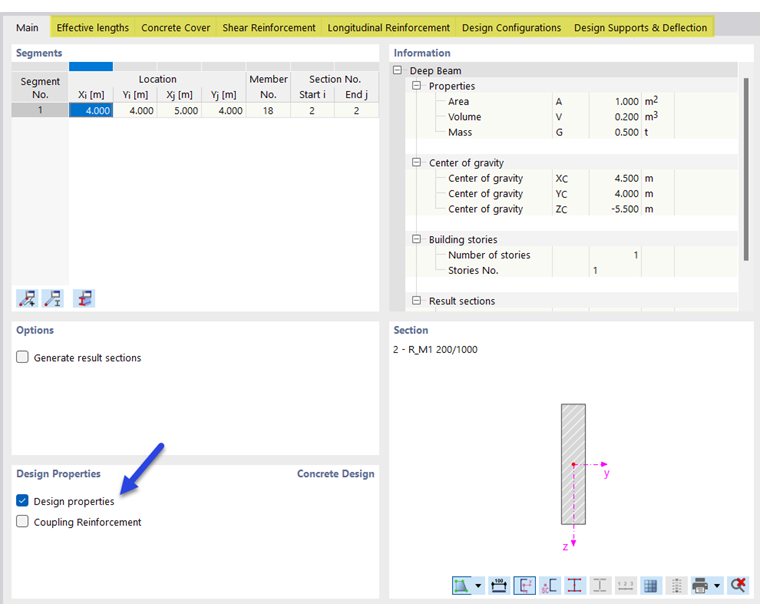

Le forze interne della trave di risultato possono essere verificate in alcuni add-on di verifica tramite una verifica dell'asta, ad esempio nell'ambito della verifica calcestruzzo. A tale scopo, selezionare il campo di controllo Proprietà di verifica nella sezione corrispondente.

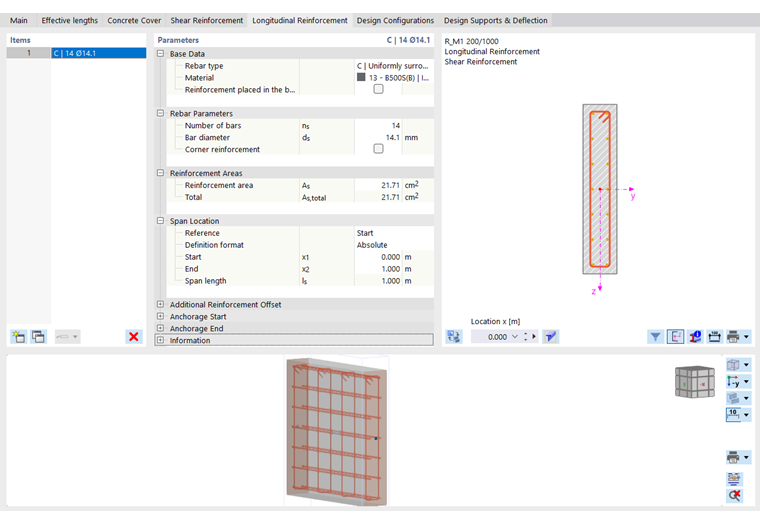

In questo modo, nella finestra di dialogo vengono aggiunte diverse schede nelle quali è possibile definire le impostazioni per la verifica.

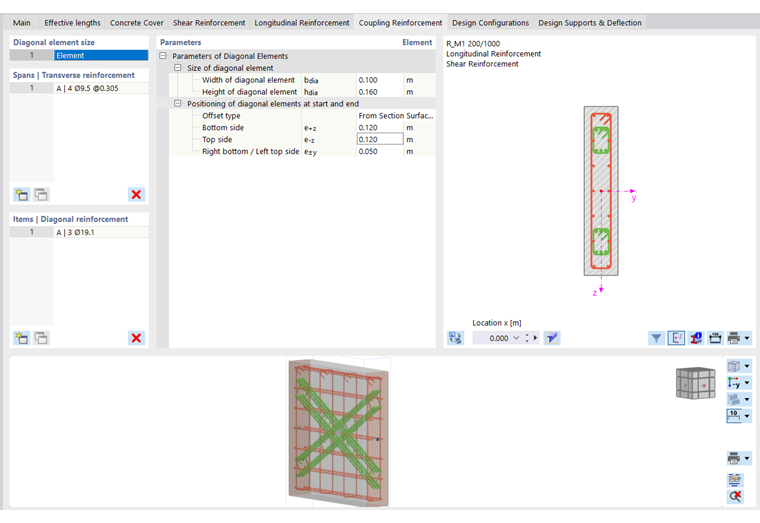

Se si seleziona il campo di controllo 'Armatura di collegamento' nella scheda Base, viene aggiunta un'ulteriore scheda. Qui è possibile definire i parametri dell'armatura diagonale per le azioni sismiche, come specificato, ad esempio, in EN 1998-1, Sezione 5.5.3.5; ACI 318, Sezione 18.10.7 e CSA A23.3, Sezione 21.6.8.

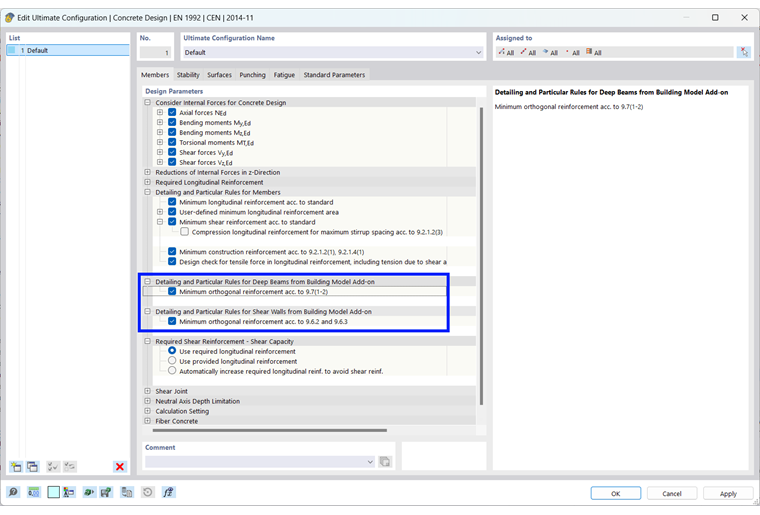

Nelle configurazioni SLU della verifica calcestruzzo, è possibile applicare regole di costruzione speciali per l'armatura verticale e orizzontale delle travi a parete.
L'armatura minima dell'armatura a rete ortogonale delle travi a parete è regolamentata, ad esempio, in EN 1992-1-1, Sezione 9.7, ACI 318, Sezione 9.9.3/9.9.4 e CSA A23.3, Sezione 11.4.
