Stěnové nosníky

Stěnový nosník je konstrukční prvek v železobetonových nebo dřevěných konstrukcích, který má při krátkém rozpětí velkou výšku průřezu. Podle EN 1992-1-1 článku 5.3.1 (3) se například jedná o stěnový nosník, pokud je rozpětí menší než trojnásobek výšky průřezu. Srovnatelná ustanovení lze nalézt také v ACI 318 článku 9.9 a CSA A23.3 článku 11.4. Příklady stěnových nosníků jsou okenní a dveřní překlady, průvlaky nebo skokové změny tloušťky stropu. Pro každý stěnový nosník generuje RFEM výsledkový prut, který převádí plošné vnitřní síly integrací na prutové vnitřní síly a umožňuje posouzení jako prutu.

Pro definování stěnového nosníku klikněte v kategorii 'Model budovy' pravým tlačítkem myši na položku Stěnové nosníky. V kontextové nabídce vyberte možnost Nový stěnový nosník.

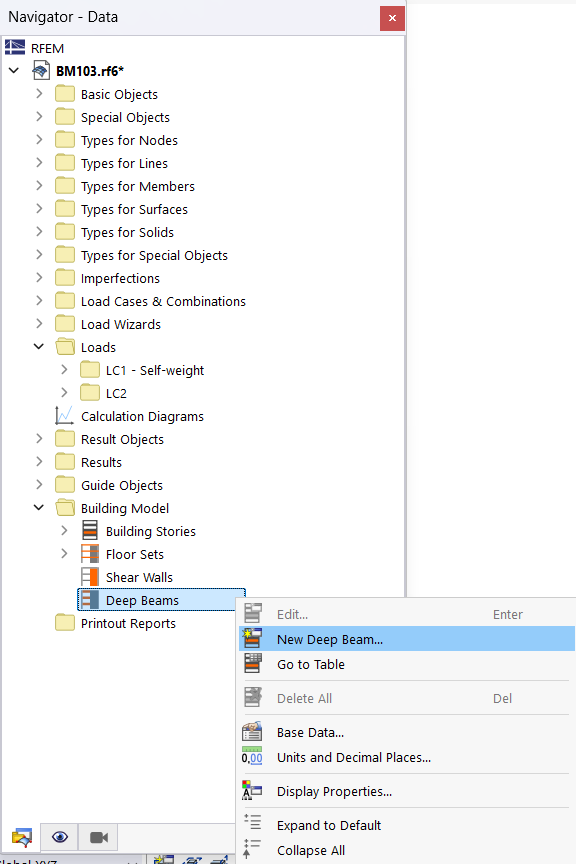

Vytvoření stěnového nosníku z místní nabídky navigátoru

V dialogu 'Stěnový nosník' pak můžete nastavit vlastnosti prvku.

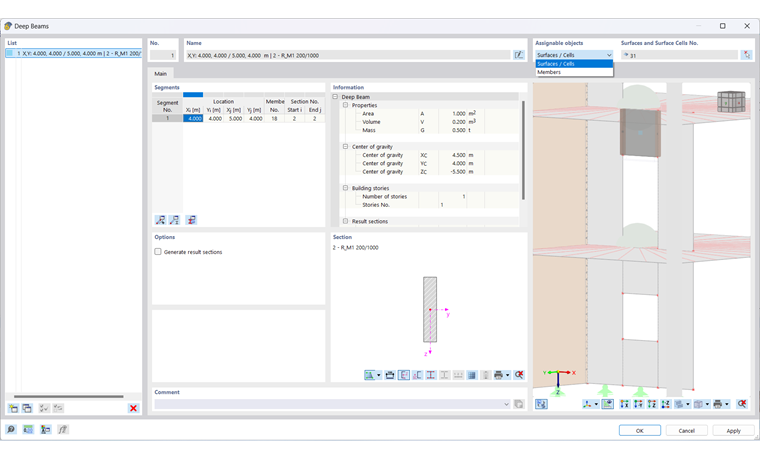

Zadání stěnového nosníku

Přiřaditelné objekty

Ve většině případů je stěnový nosník popsán pomocí ploch a buněk plochy. Pokud ho chcete definovat pomocí prutů, vyberte příslušnou možnost ze seznamu (viz obrázek výše).

Plochy a buňky plochy / Pruty

Vyberte plochy a buňky plochy resp. pruty graficky na modelu pomocí tlačítka . Čísla objektů nelze zadat ručně.

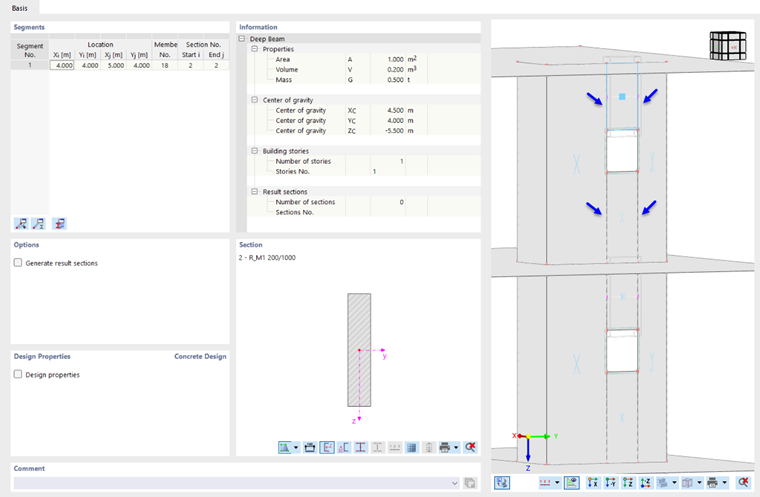

Buňka plochy vytvořená vnitřními liniemi pro stěnový nosník

Segmenty

Pro každou plochu nebo buňku plochy se zpravidla vygeneruje pouze jeden segment s výsledkovým prutem, který integruje vnitřní síly ploch, buněk plochy nebo prutů. Výjimkou jsou souvislé objekty, jako např. u stěnových desek.

Informace / Možnosti / Průřez

Další části v tomto dialogu odpovídají dialogu Stěnové desky.

Vlastnosti posouzení

Vnitřní síly výsledkového prutu lze v některých addonech pro posouzení ověřit posouzením prutu, například v rámci posouzení betonu. Za tímto účelem zaškrtněte políčko Vlastnosti posouzení v příslušné části.

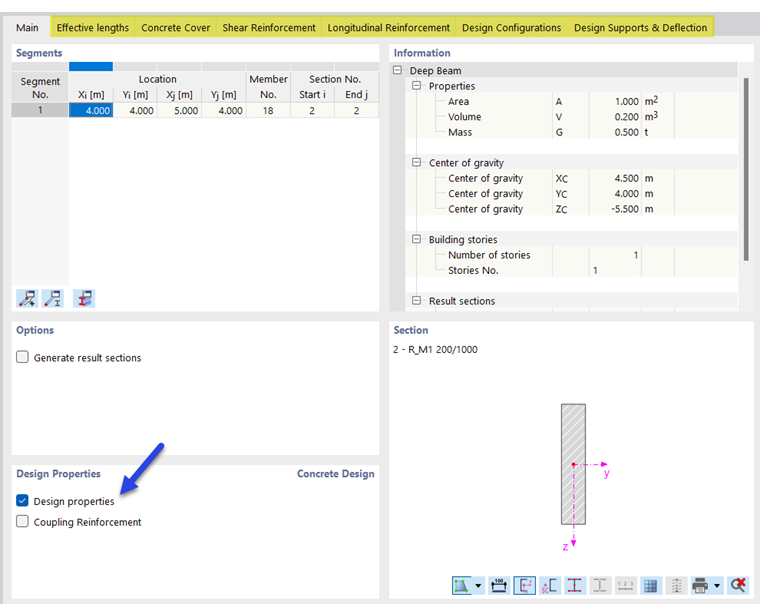

Aktivace návrhových vlastností stěnového nosníku

Tím se do dialogu přidá několik záložek, ve kterých můžete provést zadání pro posouzení.

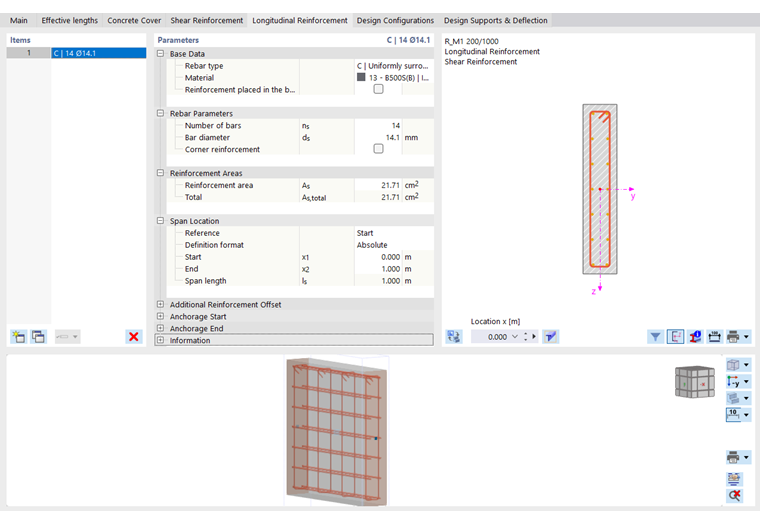

Zadání podélné výztuže pro výsledkový prut

Pokud v záložce Základní zaškrtnete políčko 'Spojovací výztuž', přidá se další záložka. Tam můžete zadat parametry diagonální výztuže pro seismická zatížení, jak je to upraveno např. v EN 1998-1 článku 5.5.3.5; ACI 318 článku 18.10.7 a CSA A23.3 článku 21.6.8.

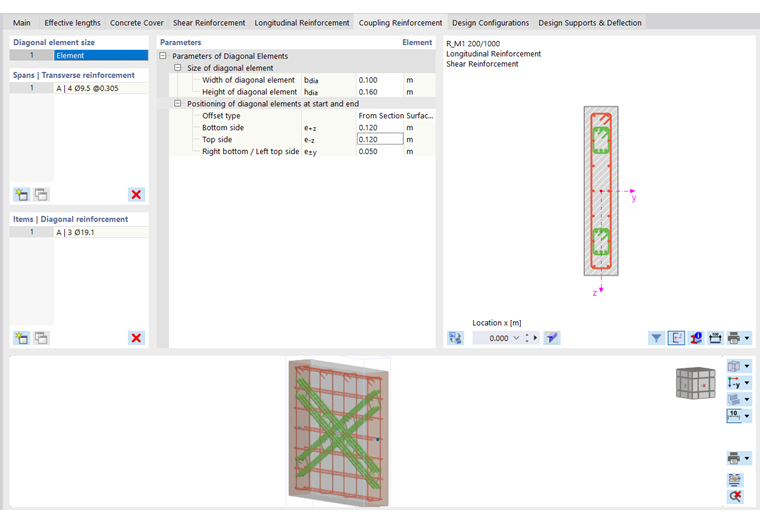

Zadání diagonální výztuže

U konfigurací únosnosti pro posouzení betonu existuje možnost použít speciální konstrukční pravidla pro svislou a vodorovnou výztuž stěnových nosníků.

Pravidla navrhování pro stěnové nosníky a stěnové panely v modelu budovy

Minimální výztuž pravoúhlé sítě stěnových nosníků je upravena např. v EN 1992-1-1 článku 9.7, ACI 318 článku 9.9.3/9.9.4 a CSA A23.3 článku 11.4.
