Un soporte tipo pared es un componente en la construcción de hormigón armado o de madera que, con un vano corto, presenta una gran altura de sección transversal. Según EN 1992-1-1 Sección 5.3.1 (3), por ejemplo, un soporte tipo pared se define cuando el vano es menor que tres veces la altura de la sección transversal. Ejemplos de soportes tipo pared son los dinteles de ventanas y puertas, vigas de borde o chasquidos de techo. Para cada soporte tipo pared, RFEM genera un resultado de barra, que convierte los esfuerzos internos de superficie en esfuerzos de barra mediante una integración y permite el dimensionamiento como barra.

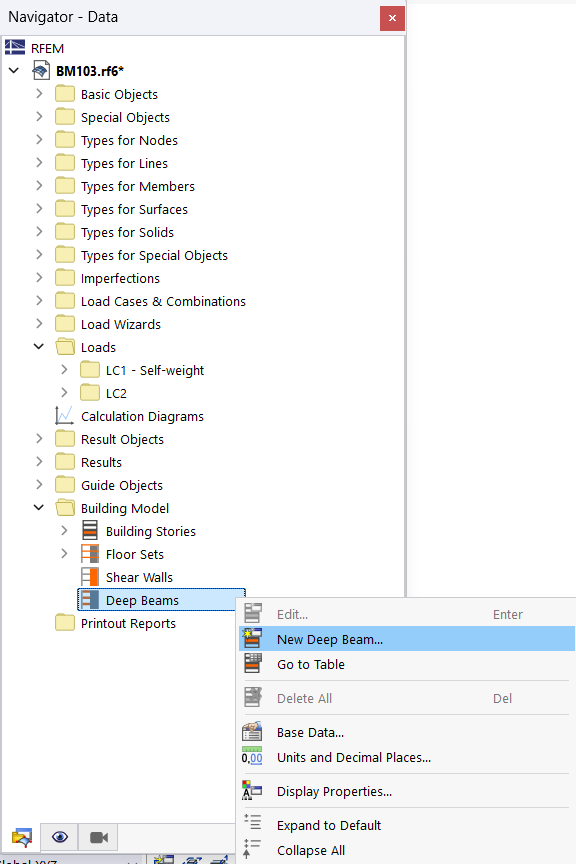

Para definir un soporte tipo pared, haga clic derecho en el elemento Soportes tipo pared en la categoría 'Modelo de edificio'. En el menú contextual, elija la opción Nuevo soporte tipo pared.

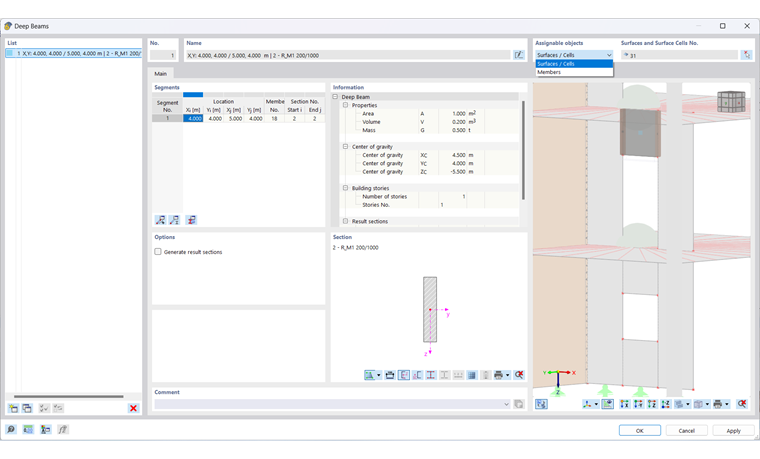

En el cuadro de diálogo 'Soportes tipo pared', puede definir las propiedades de los componentes.
Objetos asignables

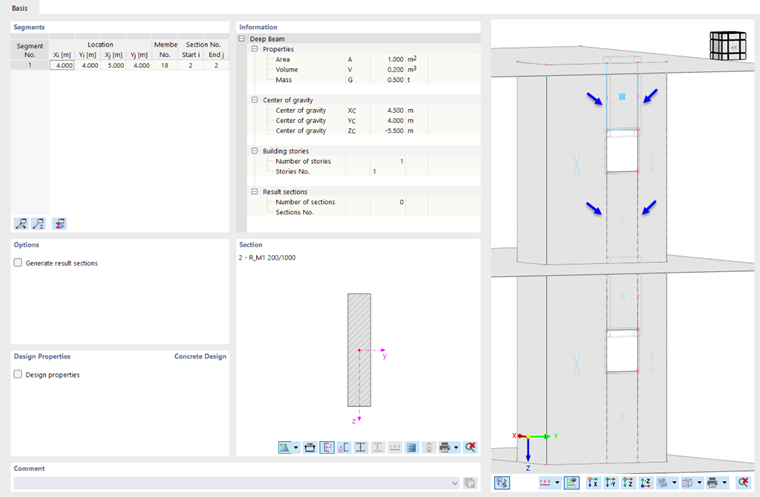

En la mayoría de los casos, un soporte tipo pared se describe mediante superficies y celdas de superficies. Si desea definirlo mediante barras, elija la opción correspondiente en la lista (ver imagen arriba).
Superficies y celdas de superficies / Barras
Seleccione las superficies y celdas de superficies o barras gráficamente en el modelo mediante el botón
. No es posible ingresar manualmente los números de los objetos.
Segmentos
Por lo general, se genera un solo segmento con un resultado de barra para cada superficie o celda de superficie, que integra los esfuerzos de las superficies, celdas de superficies o barras. Los objetos conectados como en paneles de pared son la excepción.
Información / Opciones / Sección transversal
Las secciones restantes en este cuadro de diálogo corresponden a las del cuadro de diálogo paneles de pared.
Propiedades de dimensionamiento

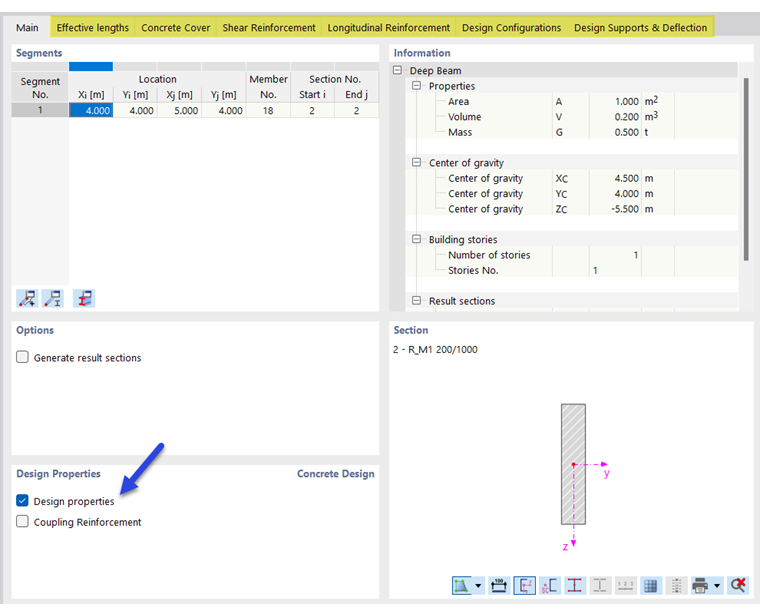

Los esfuerzos del resultado de barra pueden verificarse en algunos Add-Ons de dimensionamiento mediante un dimensionamiento de barra, por ejemplo, en el curso del diseño de concreto. Marque el campo de control Propiedades de dimensionamiento en la sección correspondiente.
Esto añadirá varias pestañas en el cuadro de diálogo, donde podrá establecer los parámetros para el dimensionamiento.

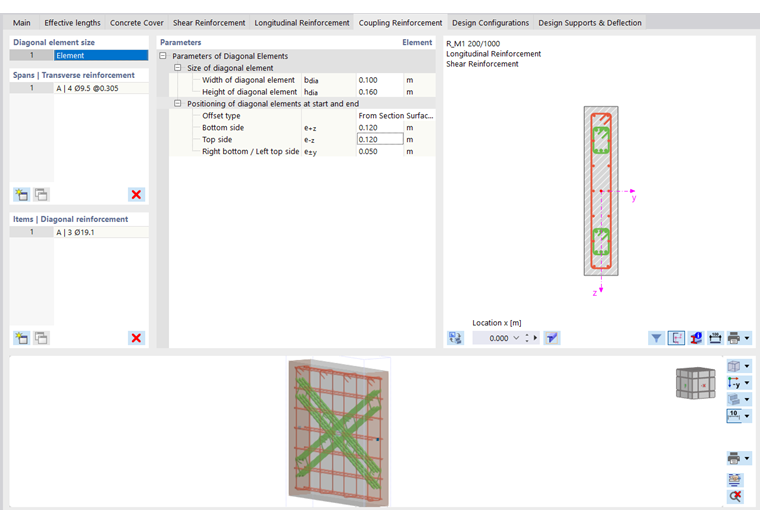

Si marca el campo de control 'Refuerzo de acoplamiento' en la pestaña Base, se añadirá una pestaña adicional. Allí puede definir los parámetros del refuerzo diagonal para impactos sísmicos, como se regula por ejemplo en EN 1998-1 Sección 5.5.3.5.

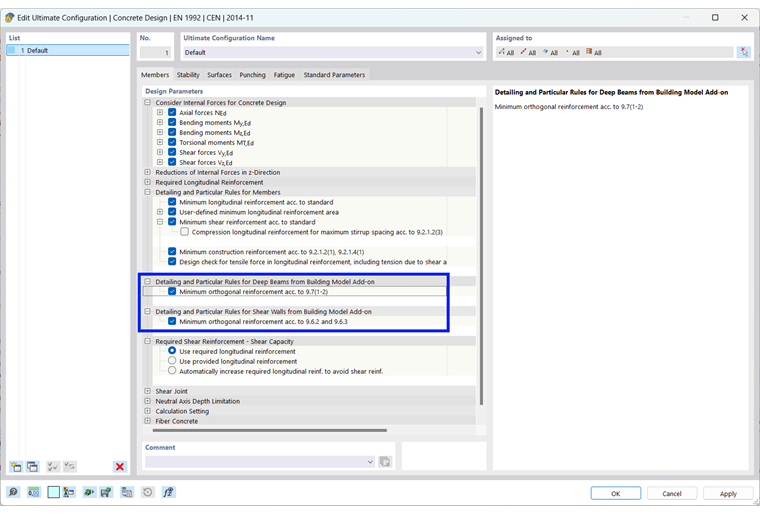

En las configuraciones de capacidad de carga para el dimensionamiento de concreto existe la posibilidad de aplicar reglas de diseño especiales para el refuerzo vertical y horizontal de soportes tipo pared.
El refuerzo mínimo de la malla de refuerzo ortogonal para soportes tipo pared, por ejemplo, se regula en EN 1992-1-1 Sección 9.7.
