Une poutre-voile est un élément de construction en structures en béton armé ou en structures bois présentant une grande hauteur de section pour une faible portée. Selon l'EN 1992-1-1, Article 5.3.1 (3), par exemple, il s'agit d'une poutre-voile lorsque la travée est inférieure à trois fois la hauteur de section. Des dispositions comparables se trouvent également dans l'ACI 318, Article 9.9 et la CSA A23.3, Article 11.4. Les linteaux de fenêtres et de portes, les retombées de poutre ou les sauts de dalle sont des exemples de poutres-voiles. Pour chaque poutre-voile, RFEM génère une poutre résultante qui convertit les efforts internes de surface en efforts internes de barre par intégration et permet une vérification en tant que barre.

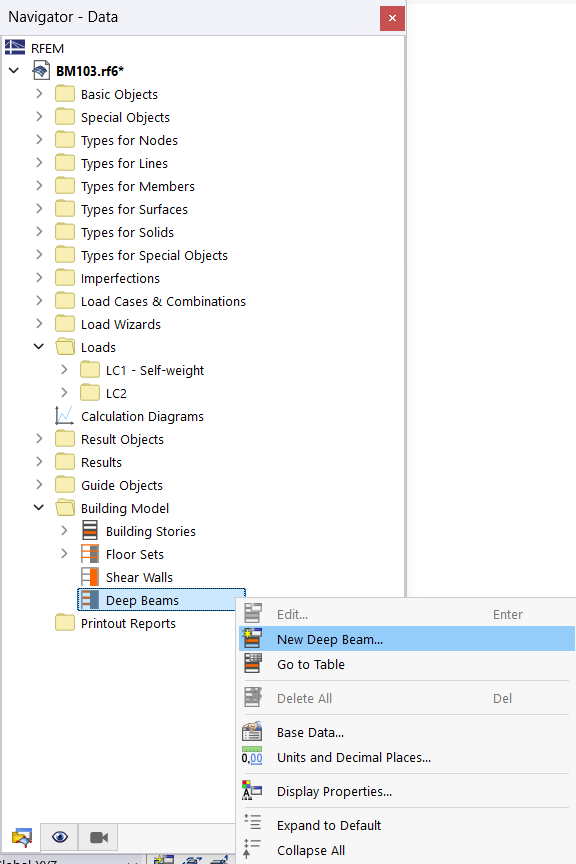

Pour définir une poutre-voile, cliquez avec le bouton droit de la souris sur l'entrée Poutres-voiles dans la catégorie 'Modèle de bâtiment'. Dans le menu contextuel, sélectionnez l'option Nouvelle poutre-voile.

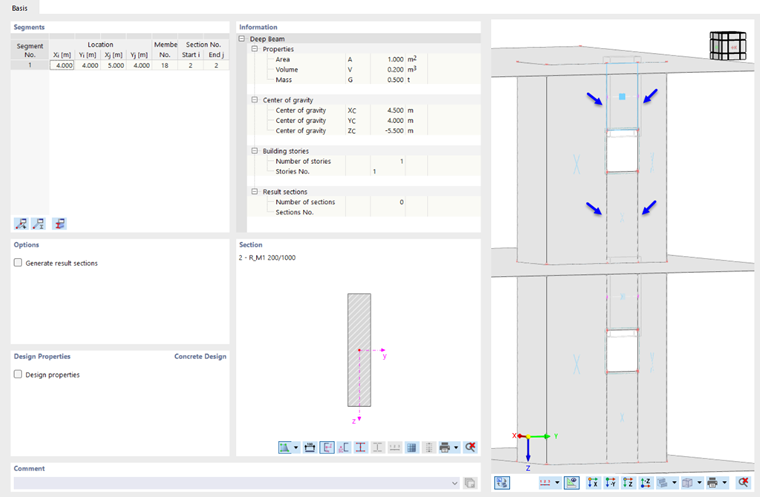

Dans la boîte de dialogue 'Poutre-voile', vous pouvez ensuite définir les propriétés des éléments.
Objets assignables

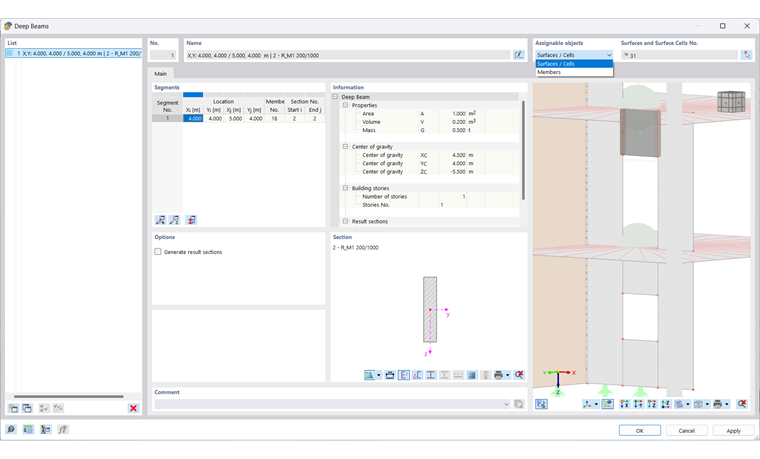

Dans la plupart des cas, une poutre-voile est décrite par des surfaces et des cellules de surface. Si vous souhaitez la définir via des barres, sélectionnez l'option correspondante dans la liste (voir l'image ci-dessus).
Surfaces et cellules de surface / Barres
Sélectionnez les surfaces et cellules de surface ou les barres graphiquement dans le modèle à l'aide du bouton
. Les numéros des objets ne peuvent pas être saisis manuellement.
Segments
En règle générale, un seul segment avec une poutre résultante est généré pour chaque surface ou cellule de surface, qui intègre les efforts internes des surfaces, cellules de surface ou barres. Les objets connexes, comme pour les diaphragmes de mur, sont l'exception.
Informations / Options / Section
Les autres sections de cette boîte de dialogue correspondent à celles de la boîte de dialogue Diaphragmes de mur.
Propriétés de calcul

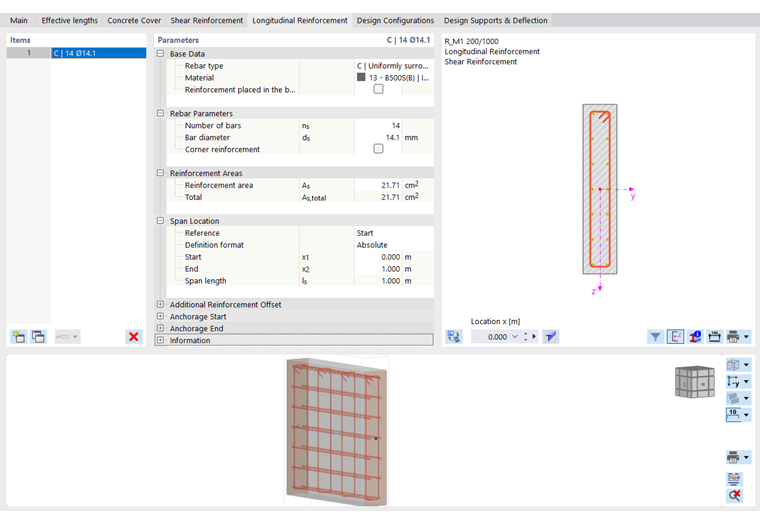

Les efforts internes de la poutre résultante peuvent être vérifiés dans certains modules additionnels de vérification via une vérification de barre, par exemple dans le cadre de la vérification du béton. Pour ce faire, cochez la case Propriétés de calcul dans la section correspondante.
Plusieurs onglets sont ainsi ajoutés à la boîte de dialogue, dans lesquels vous pouvez définir les spécifications pour la vérification.

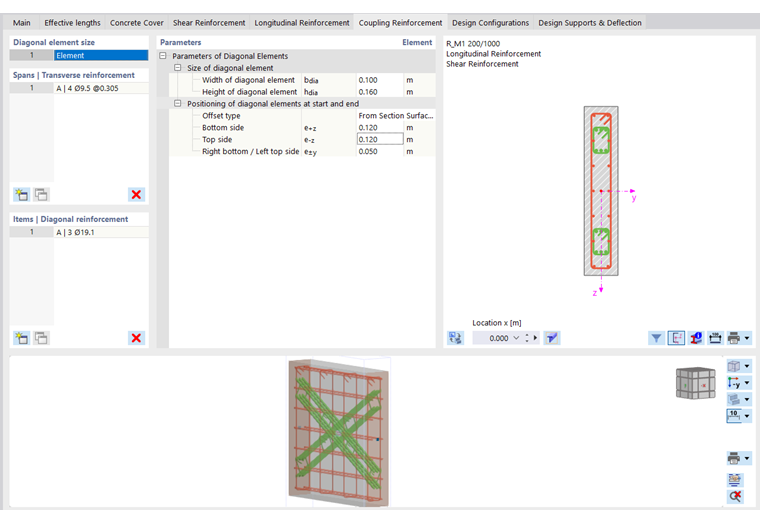

Si vous cochez la case 'Armature de couplage' dans l'onglet Base, un autre onglet est ajouté. Vous pouvez y définir les paramètres de l'armature diagonale pour les actions sismiques, comme spécifié par exemple dans l'EN 1998-1, Article 5.5.3.5; l'ACI 318, Article 18.10.7 et la CSA A23.3, Article 21.6.8.

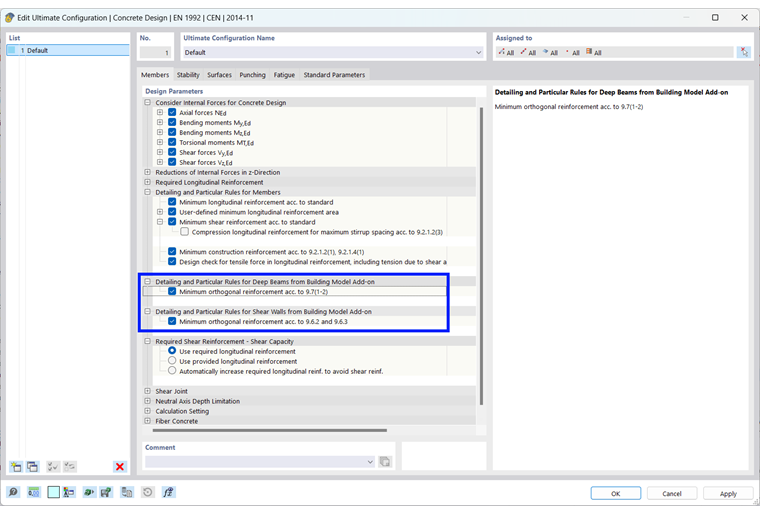

Dans les configurations pour l’ELU de la vérification du béton, il est possible d'appliquer des règles de construction spéciales pour l'armature verticale et horizontale des poutres-voiles.
L'armature minimale du treillis orthogonal d'armature des poutres-voiles est réglée par exemple dans l'EN 1992-1-1, Article 9.7, l'ACI 318, Article 9.9.3/9.9.4 et la CSA A23.3, Article 11.4.
