LEICHT wurde mit der Planung für den Neubau der Überdachung der Champagne Bar an der Pferderennbahn Goodwood Racecourse beauftragt. Die Planungsleistungen umfassten die Formfindung, die Genehmigungs- und Ausführungsplanung für die Membrane und den gesamten Stahlbau, sowie die Zuschnittsplanung der Membranen und der Seile.
Tragwerksplanung:
LEICHT Structural engineering and specialist consulting GmbH
www.leichtonline.com
Membrankonstruktion mit Zuschnitt der Membranen
Anzahl Knoten | 217 |
Anzahl Linien | 219 |
Anzahl Stäbe | 214 |
Anzahl Flächen | 15 |
Anzahl Lastfälle | 2 |
Gesamtgewicht | 5.422 t |
Abmessungen | 28.457 x 14.598 x 10.338 m |
Programmversion | 5.23.02 |
Durch die aktivierte Option 'Topologie auf der Formfindungsform' im Projekt-Navigator - Zeigen erfolgt eine optimierte Modelldarstellung auf Basis der Formfindungsgeometrie. Dabei werden bspw. die Lasten auf das verformte System bezogen angezeigt.

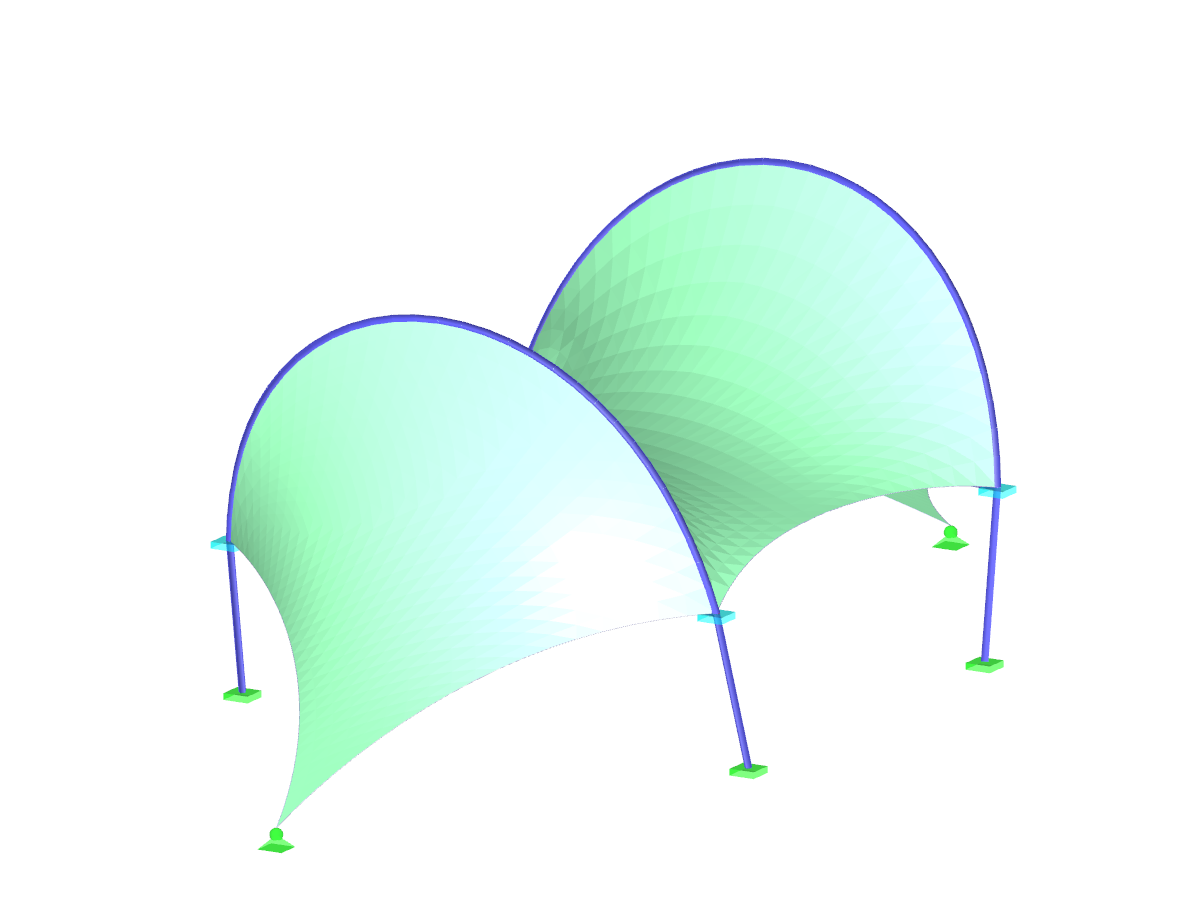

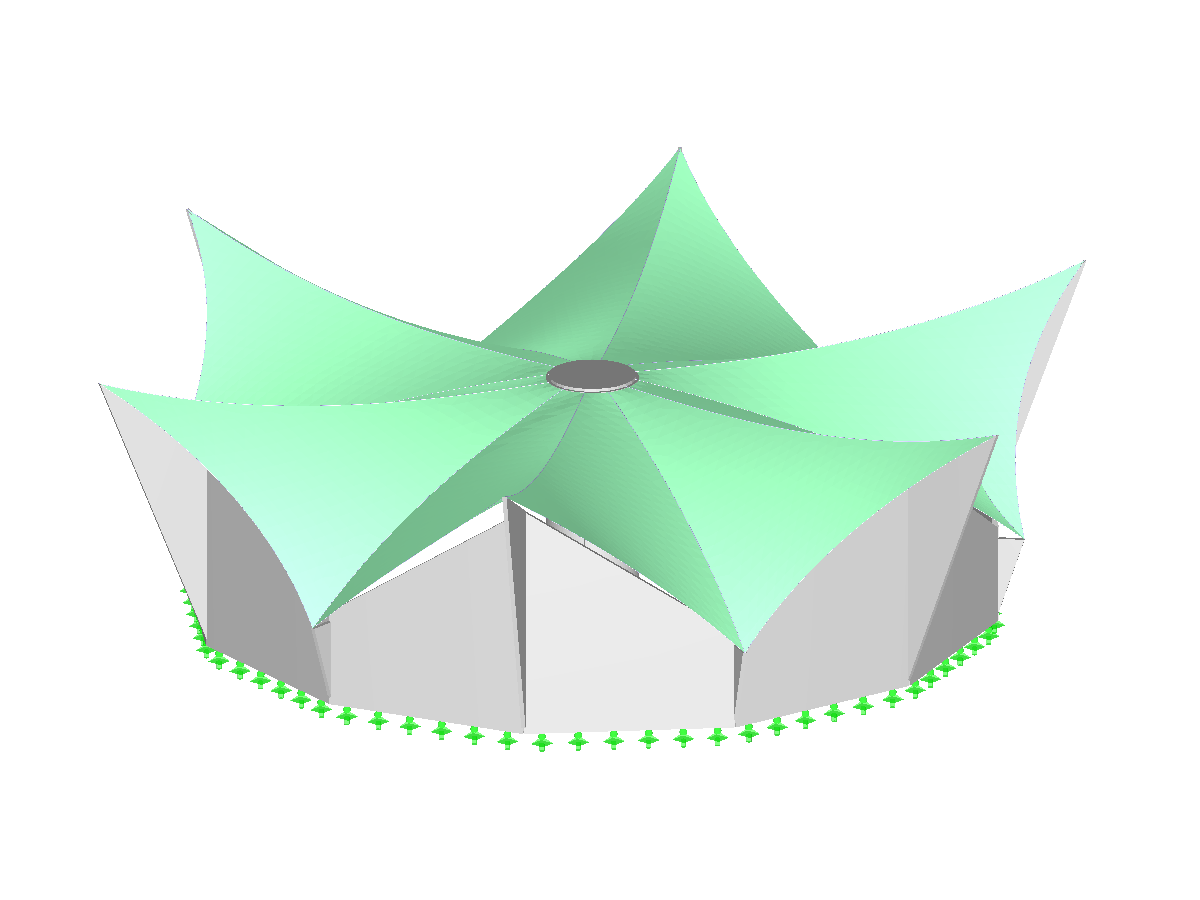

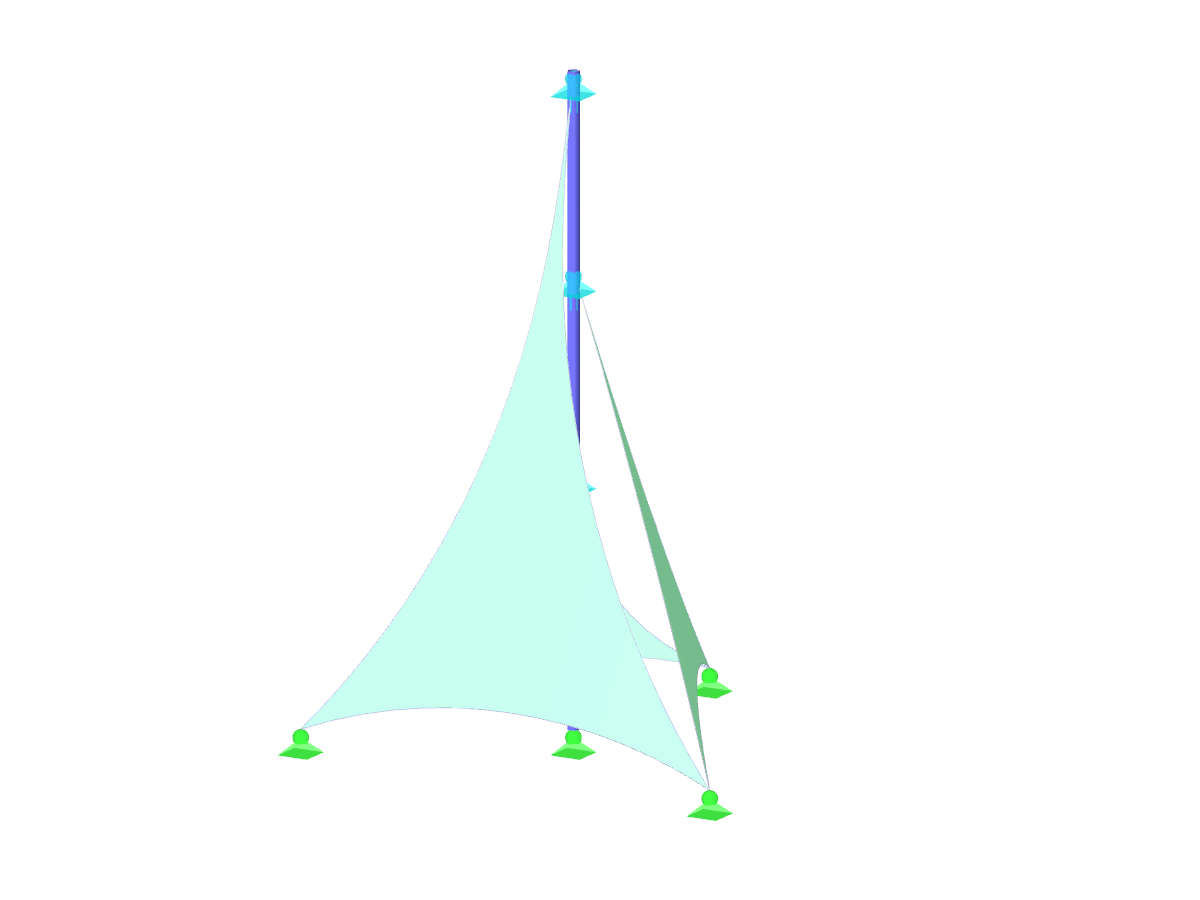

Mit Aktivierung der Option 'Form anzeigen' im Kontextmenü wird bei Strukturänderungen von Membranflächen eine automatische vorläufige Formfindung anhand der hinterlegten Formfindungseigenschaften durchgeführt. Dieser interaktive Grafikmodus basiert auf der Kraftdichte-Methode.
Weitere Informationen FAQ- Formfindung von:
- zugbelasteten Membran- und Seilkonstruktionen
- druckbelasteten Schalen und Stabtragwerken
- druck- und zugbelasteten Konstruktionen
- Berücksichtigung von Gasvolumen zwischen Flächen
- Interaktion mit der Tragkonstruktion (Bemessung der Unterkonstruktion nach zahlreichen Normen)
- Flächen als 2D- und Stäbe als 1D-Element
- Definition von verschiedenen Vorspannungsbedingungen für Flächen (Membranen und Schalen)
- Definition von Kräften oder geometrischen Anforderungen für Stäbe (Seile und Balkenstäbe)
- Berücksichtigung sämtlicher Lasten (Eigengewicht, Innendruck, etc.) bei der Formfindung
- Temporäre Lagerdefinitionen für den Formfindungsprozess
- Automatische vorläufige Formfindung von Membranflächen (weitere Informationen...)
- Definition von isotropem oder orthotropem Material für die statische Berechnung
- Optionale Definition von freien Polygonlasten
- Transformation der gefundenen Form in NURBS-Flächenelemente
- Möglichkeit der kombinierten Formfindung über die Integration der vorläufigen Formfindung
- Grafische Auswertung der neuen Form über farbige Koordinaten- und Neigungsplots
- Volle Dokumentation der Berechnung mit benutzerdefinierten adaptiven Auswertungsbildern
- Exportmöglichkeit des FE-Netzes als dxf- oder Excel-Datei
Wandscheiben und wandartige Träger des Gebäudemodells stehen Ihnen als eigenständige Objekte in den Bemessungs-Add-Ons zur Verfügung. Damit ist ein schnelleres Filtern der Objekte in den Ergebnissen sowie eine bessere Dokumentation im Ausdruckprotokoll möglich.
