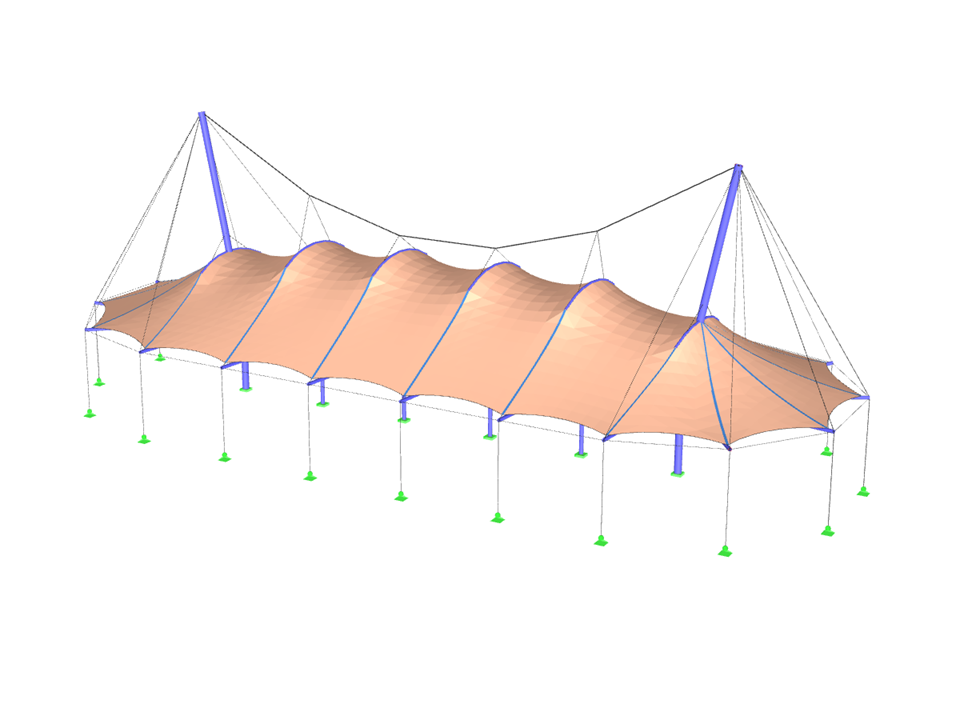

Firma LEICHT otrzymała zlecenie zaprojektowania nowego dachu Champagne Bar na torze wyścigowym Goodwood. Planowanie obejmowało proces znajdowania kształtu, zatwierdzenie i zaprojektowanie stalowej konstrukcji membranowej oraz szablonów cięcia membrany i kabli.
Projekt konstrukcyjny:
LEICHT Structural engineering and specialist consulting GmbH
www.lightonline.com
Konstrukcja membranowa z szablonami cięcia
| Liczba węzłów | 217 |
| Liczba linii | 219 |
| Liczba prętów | 214 |
| Liczba powierzchni | 15 |
| Ilość przypadków obciążenia | 2 |
| Ciężar całkowity | 5,422 t |
| Wymiarowanie | 28,457 x 14,598 x 10,338 m |
| Wersja programu | 5.23.02 |
Ogólne informacje
Funkcja produktu
Funkcja produktu
www.modularconsultant11.png?mw=350&hash=5c14636117b573f8cd7ea06caefe781d6521fac7)
_]_LI.jpg?mw=350&hash=f1963e3f92473ec04a43e9881f1180d43ce7ae6e)
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
Po aktywowaniu opcji 'Topologia na formie form-finding' w Nawigatorze projektu - Wyświetlanie, model jest optymalizowany w oparciu o geometrię form-finding. Na przykład obciążenia są wyświetlane w odniesieniu do odkształconego układu.
Włączenie opcji 'Pokazać znajdowanie kształtu' w menu kontekstowym powoduje automatyczne wstępne znajdowanie kształtu zgodnie z zapisanymi właściwościami znajdowania kształtu w przypadku zmiany konstrukcji powierzchni membranowych. Ten interaktywny tryb graficzny jest oparty na metodzie gęstości sił.
Więcej informacji FAQ.png?mw=512&hash=029740dfa799337fbd84aed6cbf18113b717f8fb)
- Znajdowanie kształtów:
- konstrukcje membranowe i kablowe obciążone rozciąganiem
- obciążone ściskaniem konstrukcje powłokowe i belkowe
- konstrukcje poddawane obciążeniom mieszanym rozciąganym i ściskającym
- Uwzględnienie przestrzeni między powierzchniami, wypełnionych gazem
- Interakcja z konstrukcją wsporczą (projektowanie podkonstrukcji zgodnie z różnymi normami)
- Powierzchnie jako 2D i pręty jako element 1D
- Definicja różnych warunków sprężenia dla powierzchni (membrany i powłoki)
- Definicja sił lub geometrycznych wymagań dla prętów (kable i belki)
- Uwzględnienie poszczególnych obciążeń (ciężar własny, parcie wewnętrzne etc.) w procesie znajdowania kształtu
- Tymczasowe podparcie zdefiniowane dla procesu znajdowania kształtu
- Automatyczne wstępne znajdowanie kształtu powierzchni membranowych (więcej informacji...)
- Definicja materiału izotropowego lub ortotropowego dla analizy statyczno-wytrzymałościowej
- Opcjonalna definicja wolnych obciążeń wielokątnych
- Transformacja elementów po procesie znalezienia kształtu w elementy powierzchniowe NURBS
- Możliwość złożonego znajdowania kształtu poprzez integrację wstępnego znajdowania kształtu
- Graficzna ocena nowej formy przy użyciu kolorowych współrzędnych i wykresów nachylenia
- Kompletna dokumentacja obliczeń z danymi zdefiniowanymi przez użytkownika
- Możliwość eksportu siatki ES do pliku DXF lub Excel
W oknie dialogowym "Proszę kliknąć" można znaleźć również dane dotyczące metody skończonej (FSM) jako grafika 3D.
