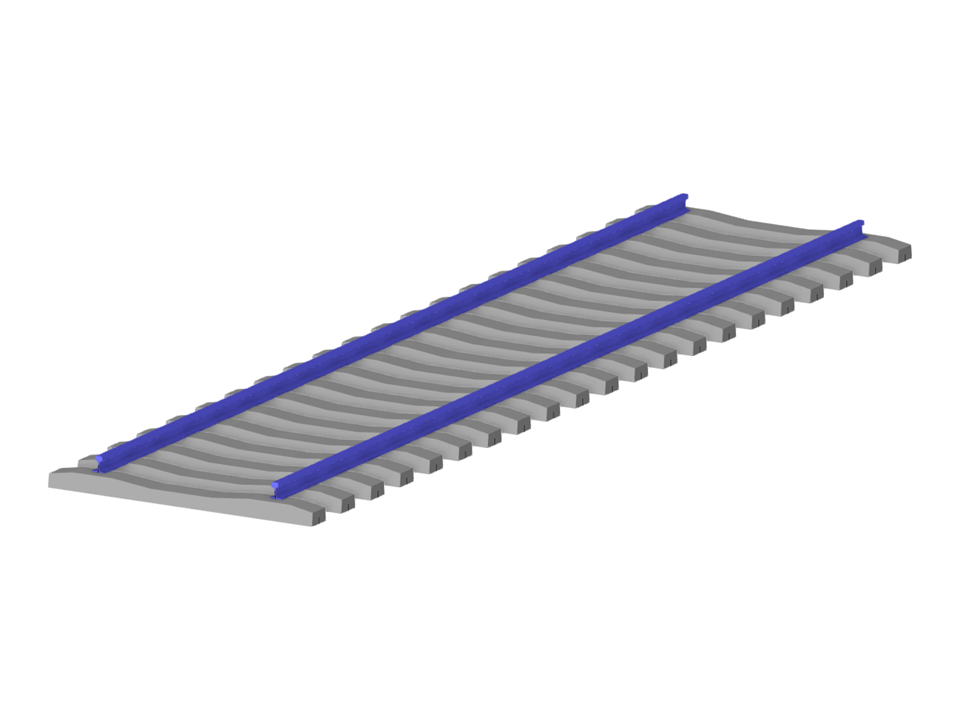

对一段铁路轨道的几何尺寸进行参数化设置。
- 模型由德儒巴技术团队创建。 在德儒巴网站上也可以下载该模型的参数化块。
要下载的文件包含一个参数化的块模型(文件类型*.rf6)。
铁轨截面
块参数可动态编辑 | |
节点数目: | 252 |
线的数目 | 107 |
杆件数目: | 107 |
面的数目: | 0 |
实体数目 | 0 |
荷载工况数目 | 2 |
荷载组合数目 | 4 |
结果组合数目 | 0 |
总重量 | 4,939 t |
翘曲区域尺寸 | 2.600 x 0.158 x 10.000 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
