Parametrizzazione della geometria di una sezione di binario ferroviario.
- Modello creato dal team tecnico di Dlubal Latam. Il modello è disponibile anche come blocco parametrico nel sito Dlubal Latam
Il file da scaricare contiene un modello parametrizzato salvato come blocco (tipo di file *.rf6).

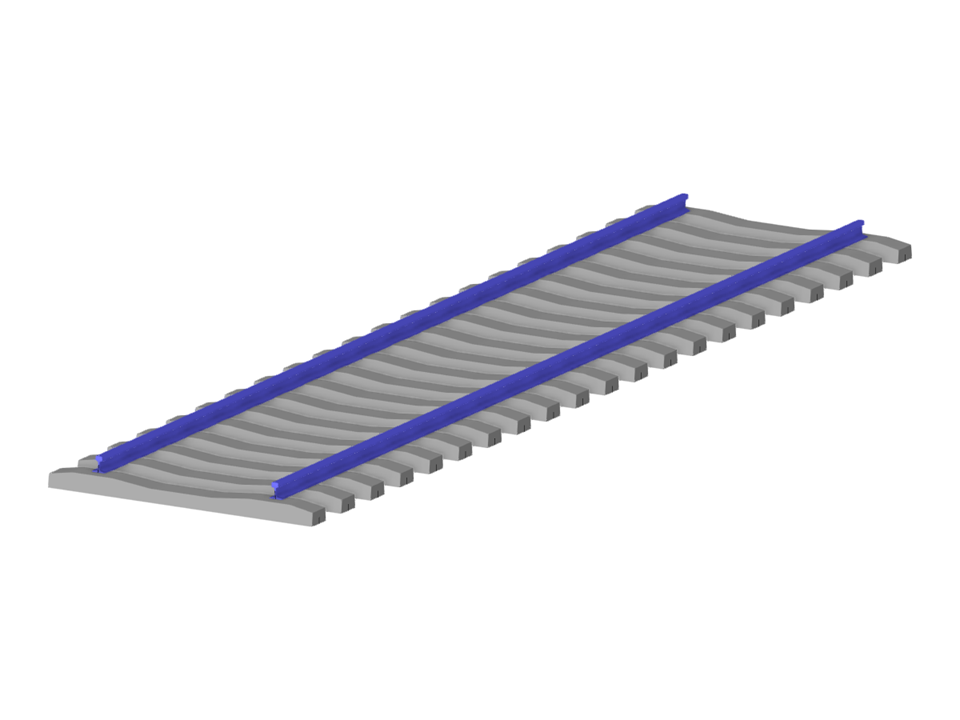

Sezione di binario ferroviario
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 252 |
| Numero di linee | 107 |
| Numero di aste | 107 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 2 |
| Nr. di combinazioni di carico | 4 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 4,939 t |
| Dimensioni | 2.600 x 0.158 x 10.000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
