Paramétrage de la géométrie d'une section de rail.
- Modèle réalisé par l'équipe technique de Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site de Dlubal Latam.
Ce fichier à télécharger contient un modèle paramétré enregistré en tant que bloc (type de fichier *.rf6).

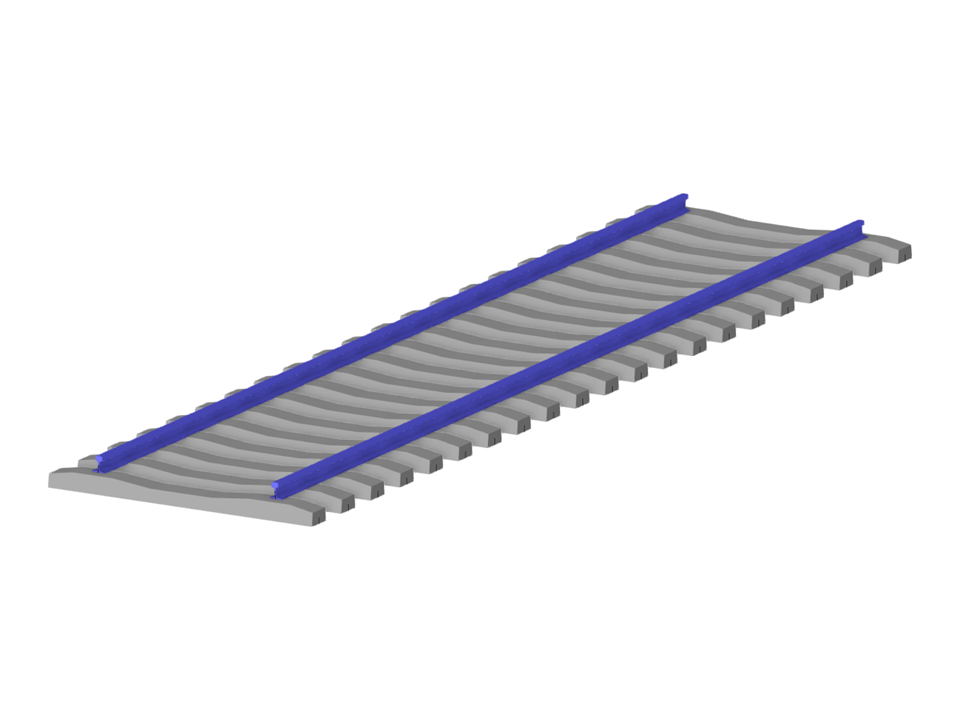

Section de voie ferrée
| Des paramètres de bloc modifiables dynamiquement | |
| Nombre de nœuds | 252 |
| Nombre de lignes | 107 |
| Nombre de barres | 107 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 2 |
| Nombre de combinaisons de charges | 4 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 4,939 t |
| Cotation fonctionnelle | 2,600 x 0,158 x 10,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
