Parametryzacja geometrii odcinka toru kolejowego.
- Model stworzony przez zespół techniczny Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie Dlubal Latam.
Plik do pobrania zawiera sparametryzowany model zapisany w postaci bloku (plik typu *.rf6).

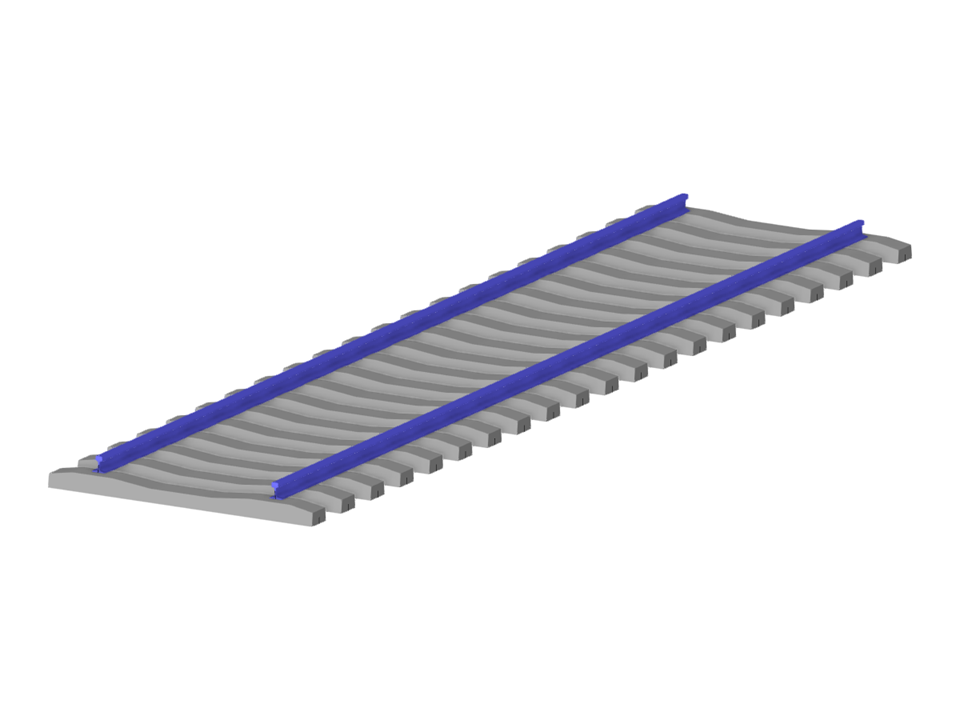

Odcinek toru kolejowego
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 252 |
| Liczba linii | 107 |
| Liczba prętów | 107 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 2 |
| Ilość KO | 4 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 4,939 t |
| Wymiarowanie | 2,600 x 0,158 x 10,000 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
