Online manuál programu RFEM - Plochy (anglicky)
Parametrizace geometrie úseku železniční tratě.
- Model vytvořený technickou skupinou Dlubal Latam v Brazílii. Model je k dispozici také jako parametrický blok na stránkách Dlubal Latam.
Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rf6).

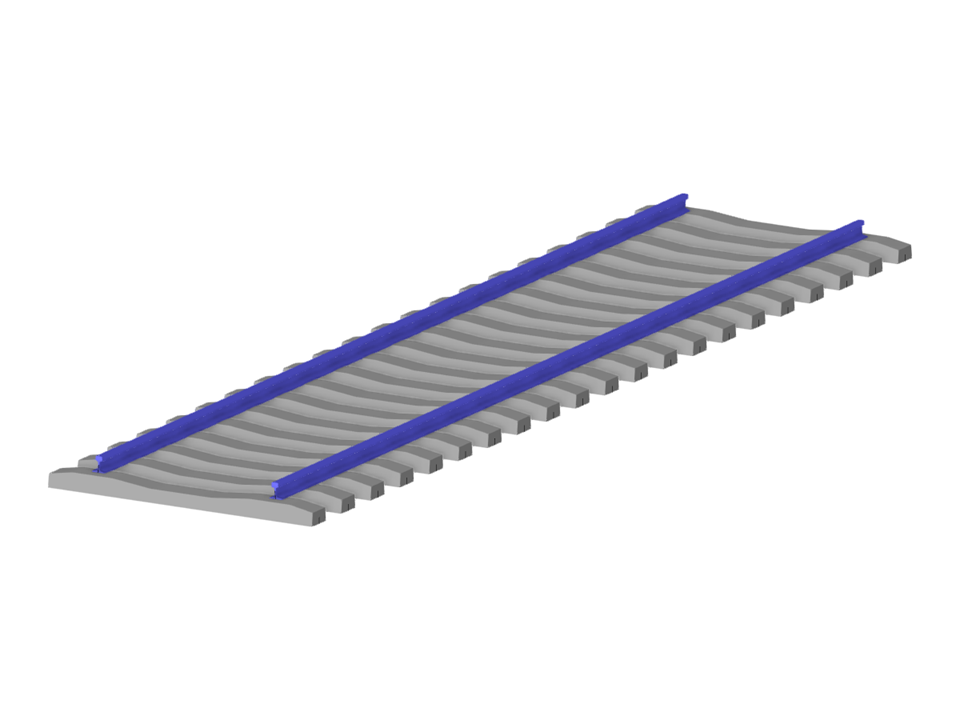

Úsek železniční tratě
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 252 |
| Počet linií | 107 |
| Počet prutů | 107 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 4 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 4,939 t |
| Rozměry | 2,600 x 0,158 x 10,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
