该模型显示了轴力对杆件扭转的影响。三根相同的杆件承受1.2 kNm的扭矩，此外分别作用500 kN的拉力、无轴力或500 kN的压力。计算按二阶分析并采用翘曲扭转附加模块（第7个自由度）进行。
拉力起到刚化作用并减小旋转，而压力则明显增大旋转。轴力引起的分量M_xN显示在次扭矩Mt,sec中，受拉时为正，受压时为负。在所有三种情况下，Mt,pri与Mt,sec之和均等于所施加的1.2 kNm扭矩。对于受压杆件，Mt,pri因此增大超过60%。

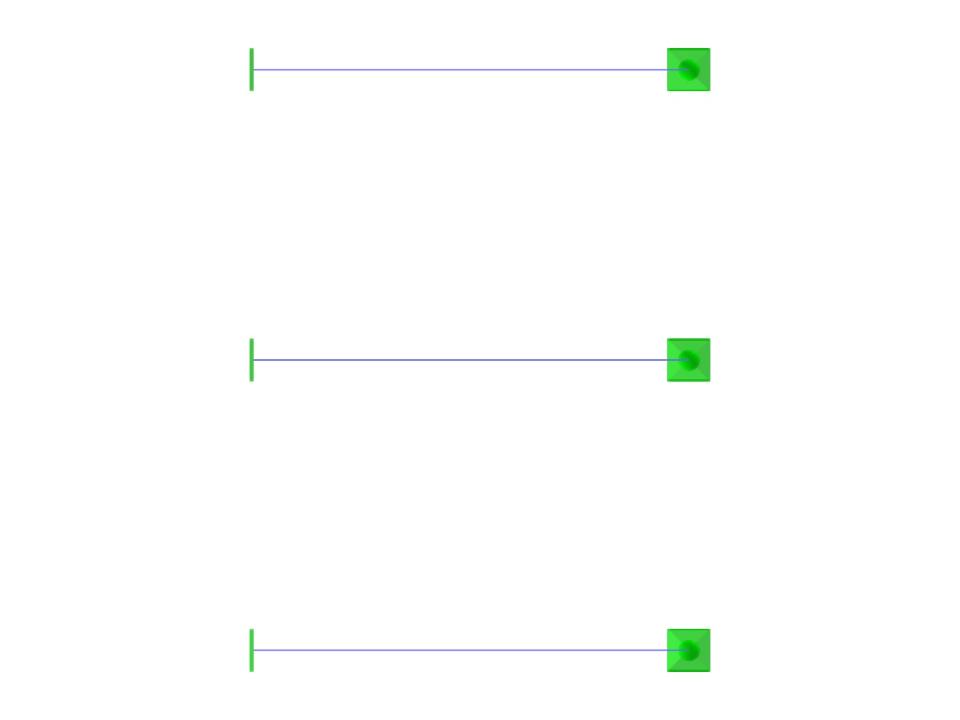

轴力引起的扭转 – 拉力和压力对 Mt,pri 和 Mt,sec 的影响
| 节点数目： | 6 |
| 线的数目 | 3 |
| 杆件数目： | 3 |
| 面的数目： | 0 |
| 实体数目 | 0 |
| 荷载工况数目 | 2 |
| 荷载组合数目 | 0 |
| 结果组合数目 | 0 |
| 总重量 | 0,619 t |
| 翘曲区域尺寸 | 3.000 x 0.000 x 4.000 m |
您可以下载该结构分析模型来进行专业练习，或者用于您的工程项目。 但是我们不保证模型的准确性或完整性，也不承担任何责任。
