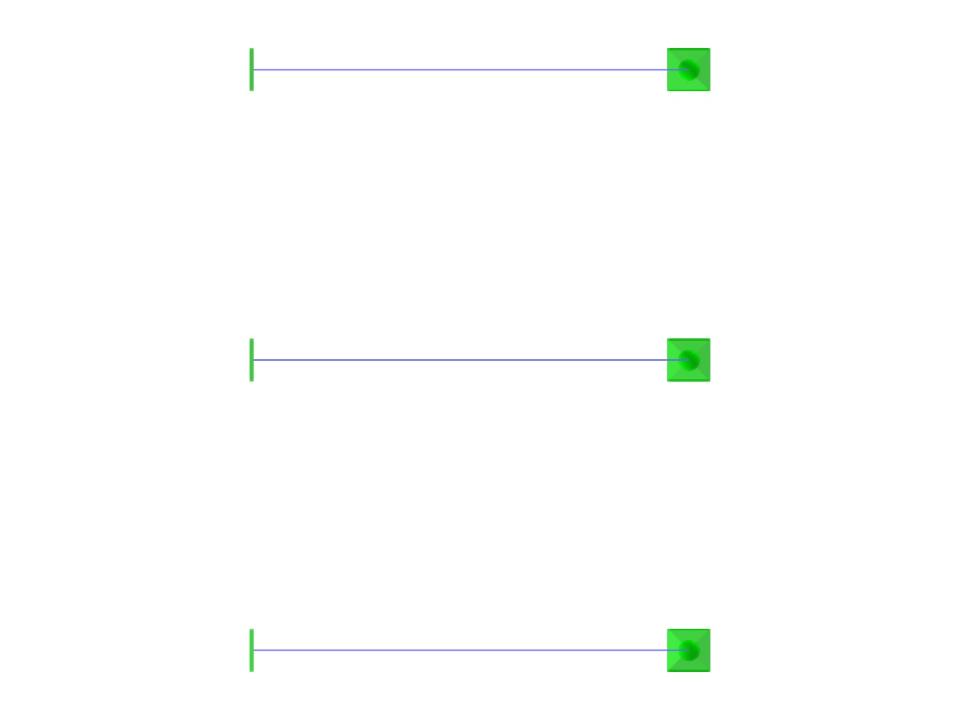

Il modello mostra l'influenza di una forza assiale sulla torsione di un'asta. Tre aste uguali sono sollecitate con un momento torcente di 1,2 kNm; in aggiunta agisce una forza di trazione di 500 kN, nessuna forza assiale oppure una forza di compressione di 500 kN. Il calcolo viene eseguito secondo l'analisi del secondo ordine con l'Add-On Torsione con forza detortante (7. grado di libertà).
La forza di trazione ha un effetto irrigidente e riduce la rotazione, mentre la forza di compressione la aumenta notevolmente. La componente indotta dalla forza assiale M_xN viene indicata nel momento torsionale secondario Mt,sec: positivo in caso di trazione, negativo in caso di compressione. In tutti e tre i casi, la somma di Mt,pri e Mt,sec dà il momento torcente applicato di 1,2 kNm. Nell'asta compressa, Mt,pri aumenta quindi di oltre il 60%.
Torsione indotta dalla forza assiale – influenza delle forze di trazione e compressione su Mt,pri e Mt,sec
| Numero di nodi | 6 |
| Numero di linee | 3 |
| Numero di aste | 3 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 2 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,619 t |
| Dimensioni (metriche) | 3.000 x 0.000 x 4.000 m |
| Dimensioni (imperiali) | 9.84 x 0 x 13.12 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
