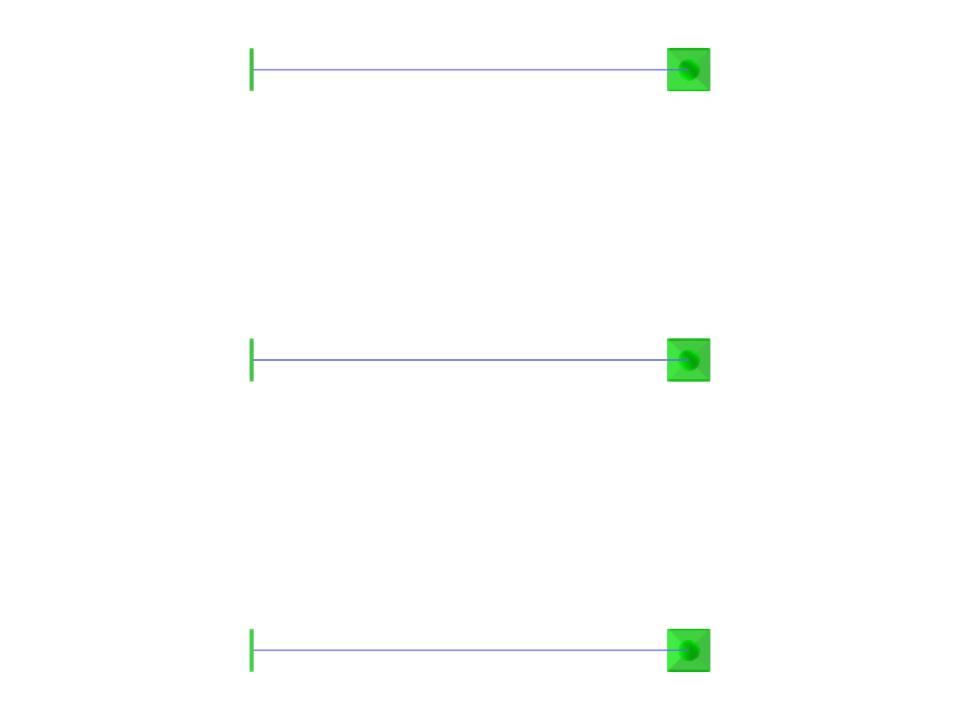

Model pokazuje wpływ siły osiowej na skręcanie pręta. Trzy identyczne pręty są obciążone momentem skręcającym o wartości 1,2 kNm, dodatkowo działa siła rozciągająca 500 kN, brak siły osiowej lub siła ściskająca 500 kN. Obliczenie wykonano według teorii drugiego rzędu z dodatkiem Wölbkrafttorsion (skręcanie z ograniczonym ugiętym zerowaniem – 7. stopień swobody).
Siła rozciągająca działa usztywniająco i zmniejsza obrót, siła ściskająca wyraźnie go zwiększa. Składnik wywołany siłą osiową M_xN jest wykazywany w wtórnym momencie skręcającym Mt,sec – przy rozciąganiu dodatni, przy ściskaniu ujemny. We wszystkich trzech przypadkach suma Mt,pri i Mt,sec daje przyłożony moment skręcający 1,2 kNm. W przypadku pręta ściskanego Mt,pri rośnie przez to o ponad 60%.
Siła osiowa indukująca skręcanie – wpływ siły rozciągającej i ściskającej na Mt,pri oraz Mt,sec
| Liczba węzłów | 6 |
| Liczba linii | 3 |
| Liczba prętów | 3 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 2 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,619 t |
| Wymiary (metryczne) | 3,000 x 0,000 x 4,000 m |
| Wymiary (imperialne) | 9.84 x 0 x 13.12 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
