Model ukazuje vliv osové síly na kroucení prutu. Tři shodné pruty jsou zatíženy krouticím momentem 1,2 kNm, navíc působí tahová síla 500 kN, žádná osová síla nebo tlaková síla 500 kN. Výpočet probíhá podle teorie druhého řádu s doplňkem Deformační torze (7. stupeň volnosti).
Tahová síla působí výztužně a snižuje pootočení, tlaková síla jej výrazně zvětšuje. Složka vyvolaná osovou silou M_xN je uvedena v sekundárním krouticím momentu Mt,sec, při tahu kladně, při tlaku záporně. Ve všech třech případech dává součet Mt,pri a Mt,sec aplikovaný krouticí moment 1,2 kNm. U tlaceného prutu tím Mt,pri roste o více než 60 %.

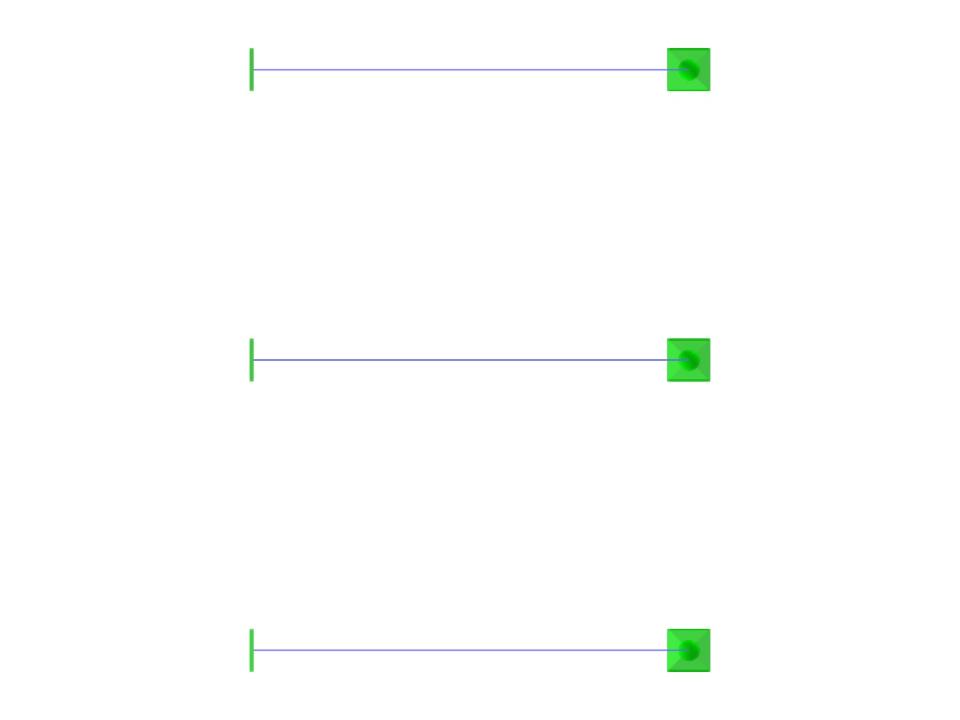

Osová silou vyvolané kroucení – vliv tahové a tlakové síly na Mt,pri a Mt,sec
| Počet uzlů | 6 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,619 t |
| Rozměry (metrické) | 3,000 x 0,000 x 4,000 m |
| Rozměry (imperiální) | 9.84 x 0 x 13.12 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
