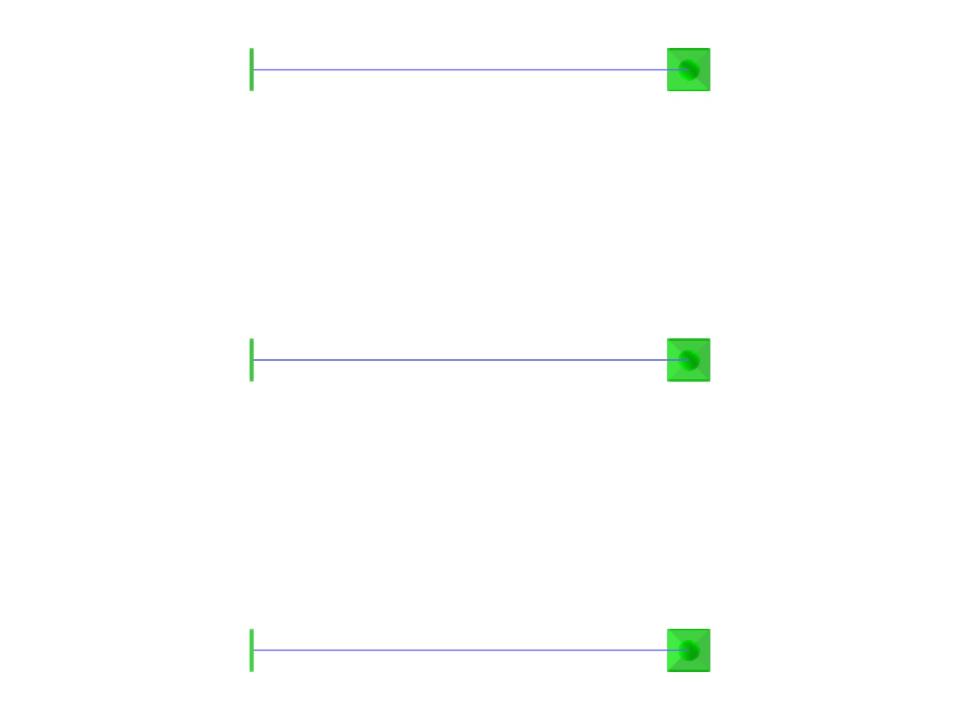

El modelo muestra la influencia de un esfuerzo axil en la torsión de una barra. Tres barras iguales se cargan con un momento de torsión de 1,2 kNm; adicionalmente actúa una fuerza de tracción de 500 kN, ningún esfuerzo axil o un esfuerzo de compresión de 500 kN. El cálculo se realiza según el análisis de segundo orden con el Add-On Alabeo por torsión (7. grado de libertad).

La fuerza de tracción actúa rigidizando y reduce el giro, mientras que el esfuerzo de compresión lo aumenta considerablemente. La parte inducida por el esfuerzo axil M_xN se muestra en el momento de torsión secundario Mt,sec, positivo en tracción y negativo en compresión. En los tres casos, la suma de Mt,pri y Mt,sec da como resultado el momento de torsión aplicado de 1,2 kNm. En la barra comprimida, Mt,pri aumenta así en más del 60 %.
