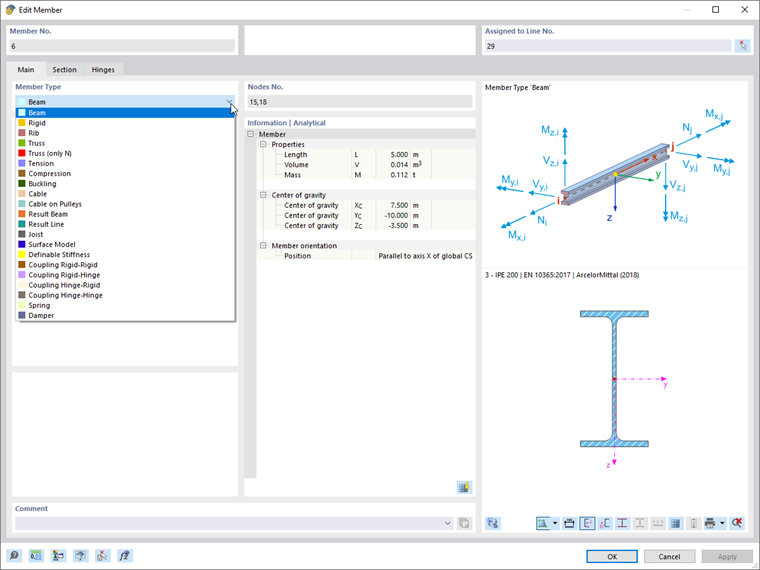

Тип стержня

Самый распространенный тип стержня - балка: Этот устойчивый к изгибу стержень может передавать все внутренние силы.

Типы стержней

Балка

Балка - это устойчивый к изгибу стержень, который может передавать все внутренние силы. При соединении друг с другом двух балок и отсутствии шарниров в общем узле, данное соединение считается устойчивым к изгибу.

Жёсткий стрежень

Жёсткий стержень связывает перемещения двух узлов с помощью жёсткого соединения. В принципе, он соответствует соединительному стержню, но его шарниры могут быть приданы индивидуально на концах стержня.
При расчёте применяются следующие жёсткости:

  • Жёсткость продольная и на кручение: E ⋅ A = G ⋅ IT = 1013 ⋅ l
  • Сопротивление изгибу: E ⋅ I = 1,013 ⋅ l3
  • Жёсткость на сдвиг: GAy = GAz = 1016 ⋅ l3, где l - длина стержня

Ребро

Ребро позволяет задать ниже или выше расположенную балку с учётом полезной ширины плиты. В рамках учёта полезной ширины плиты, внутренние силы плиты интегрируются и прибавляются к внутренним силам стержня.

Элемент фермы

Элемент фермы - это элемент балки с шарнирами, расположенными на концах стержня, которые не передают моменты.

Элемент фермы (только N)

Элемент фермы (только N) имеет только одну продольную жёсткость E ⋅ A. Моментные шарниры находятся на концах стержня.

Растяжение / Сжатие

Растянутый стержень - это элемент фермы (только N) с дополнительным свойством поглощать только растягивающие силы. Соответственно, сжатый стержень передаёт только сжимающие силы.

Потеря устойчивости

Стержень с потерей устойчивости - это элемент фермы (только N) с дополнительным свойством выхода из работы, когда сжимающая сила превышает силу потери устойчивости Ncr.

Канат

Канаты воспринимают только растягивающие силы. Они позволяют создавать вантовые цепи с продольными и поперечными силами с помощью итеративного расчета и с учётом теории вант (расчёт по большим деформациям).

Канат на блоках

Канат на блоках может воспринимать только растягивающие силы и имеет только одно возможное перемещение внутренних узлов в продольном направлении ux. Стержни этого типа рассчитываются с учётом теории вант (расчёт по большим деформациям) и используются для расчёта систем блоков, в которых продольные силы передаются блоком.

Результирующая балка

У результирующей балки отсутсвует жесткость и она не влияет на расчёт конструкции. Результирующая балка - это инструмент для объединения результатов поверхностей, тел или стержней в предварительно заданной области для последующего расчёта.

Определяемая жёсткость

Тип стержня с определяемой жёсткостью позволяет задавать жёсткость, определяемую пользователем, для расчёта конструкции.

Соединение

Жёсткость соединительного стержня соответствует жёсткому стержню. Кроме того, степени свободы начального и конечного узлов задаютсяя для соединительного элемента в зависимости от спецификации. Доступны следующие типы соединения стержней:

  • Соединение заделка-заделка: жёсткое соединение соединительного стержня с двух сторон
  • Соединение заделка-шарнир: жёсткое соединение в начале, шарнирное соединение в конце стержня
  • Соединение шарнир-шарнир: шарнирное соединение соединительного стержня с двух сторон
  • Соединение шарнир-заделка: шарнирное соединение в начале, жёсткое соединение в конце стержня

Пружина

Пружина позволяет указать жёсткость пружины для стержня.

Амортизатор

Этот тип стержня подходит для анализа изменений во времени в дополнительных модулях для динамического расчёта RF‑/DYNAM Pro — Forced Vibrations и RF‑/DYNAM Pro — Nonlinear Time History. Свойства стержня можно указать в диалоговом окне, к которому можно получить доступ, нажав кнопку [Изменить] в диалоговом окне или в таблице.

Нулевой

Нулевой стержень не учитывается в расчёте. Например, можно использовать нулевые стержни для анализа работы конструкции, если некоторые стержни неэффективны.


Ссылки
Ссылки
  1. Dlubal Software, сентябрь 2017 (2018). Руководство программы RFEM. Тифенбах,
  2. Dlubal Software, сентябрь 2017 (2016). Руководство программы RSTAB. Тифенбах: Dlubal Software, сентябрь 2017
