Tipos de barra

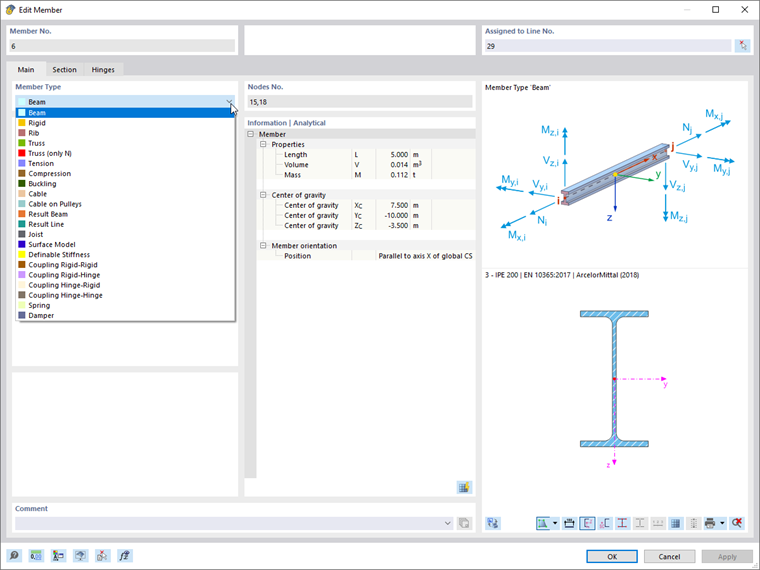

El tipo de barra más común es una viga: Esta barra resistente a flexión puede transferir todos los esfuerzos internos.

Tipos de barra

Viga

Una viga es una barra resistente a flexión que puede transferir todos los esfuerzos internos. Si hay dos vigas conectadas entre sí y no se ha definido ninguna liberación para el nudo común, la unión es resistente a flexión.

Rígida

Una barra rígida acopla los desplazamientos de dos nudos mediante una conexión rígida. En principio, corresponde a una barra de acoplamiento, pero sus articulaciones se pueden asignar individualmente en los extremos de barra.
Las siguientes rigideces se utilizan en el cálculo:

• Rigidez longitudinal y a torsión: E ⋅ A = G ⋅ I_T = 10¹³ ⋅ l
• Resistencia a flexión: E ⋅ I = 1,013 ⋅ l³
• Rigidez a cortante: G_Ay = G_Az = 10¹⁶ ⋅ l³, donde l es la longitud de la barra

Nervio

Un nervio permite definir una viga de cuelgue o una viga en T invertida con anchuras eficaces de losa. Dentro de las anchuras eficaces de la losa, se integran los esfuerzos internos de la losa y añaden a los esfuerzos internos.

Cercha

Una barra tipo cercha es una viga con articulaciones dispuestas en los extremos de la barra que no transfieren momentos.

Cercha (solo N)

Una barra tipo cercha (solo N) tiene solo una rigidez longitudinal E ⋅ A. Las rótulas se disponen en los extremos de la barra.

Pieza traccionada / Pieza comprimida

Una pieza traccionada es una barra de tipo cercha (solo N) con la propiedad adicional de absorber esfuerzos de tracción solamente. Por consiguiente, una pieza comprimida solo va transferir esfuerzos de compresión.

Pieza pandeada

Una pieza pandeada es una barra tipo cercha (solo N) con la propiedad adicional de fallo cada vez que el esfuerzo de compresión excede la esfuerzo de pandeo N_cr.

Cable

Los cables solo absorben esfuerzos de tracción. Permiten crear cadenas de cables con esfuerzos longitudinales y transversales mediante un cálculo iterativo y considerando la teoría del cable (un análisis de grandes deformaciones).

Cable en poleas

Un cable en poleas solo puede absorber esfuerzos de tracción y solo tiene un posible desplazamiento de los nudos internos en la dirección longitudinal u_x. Este tipo de barra se calcula considerando la teoría del cable (un análisis de grandes deformaciones) y se utiliza para el cálculo de sistemas de poleas, donde la polea transfiere las fuerzas longitudinales.

Viga de resultados

Una viga de resultados no tiene rigidez ni tiene influencia en el análisis estructural. La viga de resultados es una herramienta para integrar los resultados de superficies, sólidos o barras en un área predefinida para un cálculo posterior.

Rigidez definible

El tipo de barra de rigidez definible permite que el usuario especifique las rigideces pudiendo editarlas para un análisis estructural.

Acoplamiento

Una barra de acoplamiento tiene la rigidez de una barra rígida. Además, los grados de libertad de los nudos inicial y final se definen para la barra de acoplamiento en función de la especificación. Están disponibles las siguientes barras de acoplamiento:

• Acoplamiento rígido-rígido: una conexión rígida de la barra de acoplamiento en ambos lados
• Acoplamiento rígido-articulado: una conexión rígida al inicio, una conexión articulada al final de la barra
• Acoplamiento articulado-articulado: una conexión articulada de la barra de acoplamiento en ambos lados
• Acoplamiento articulado-rígido una conexión articulada al inicio, una conexión rígida al final de la barra

Muelle

Un muelle le permite especificar una rigidez elástica para una barra.

Amortiguador

Este tipo de barra es relevante para un análisis en el dominio del tiempo en los módulos adicionales de dinámica RF‑/DYNAM Pro - Forced Vibrations y RF‑/DYNAM Pro - Nonlinear Time History. Las propiedades de la barra se pueden especificar en el cuadro de diálogo al que puede acceder haciendo clic en el botón [Editar] en el cuadro de diálogo o en la tabla.

Nula

Una barra nula no se tiene en cuenta en el cálculo. Por ejemplo, puede utilizar barras nulas para analizar el comportamiento estructural si ciertas barras no son efectivas.
