Wejście obciążenia

W tym webinarium obciążenie jest wprowadzane za pomocą powierzchni przenoszenia obciążeń. Powierzchnie te nie mają własnej sztywności, ale działające obciążenia są rozłożone na krawędzie lub zintegrowane obiekty za pomocą sztywności.

Utwórz powierzchnie przenoszenia obciążeń

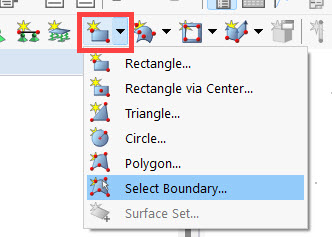

Nową powierzchnię można utworzyć, klikając małą strzałkę obok przycisku , a następnie ' Granicę '.

02 Utwórz nową powierzchnię

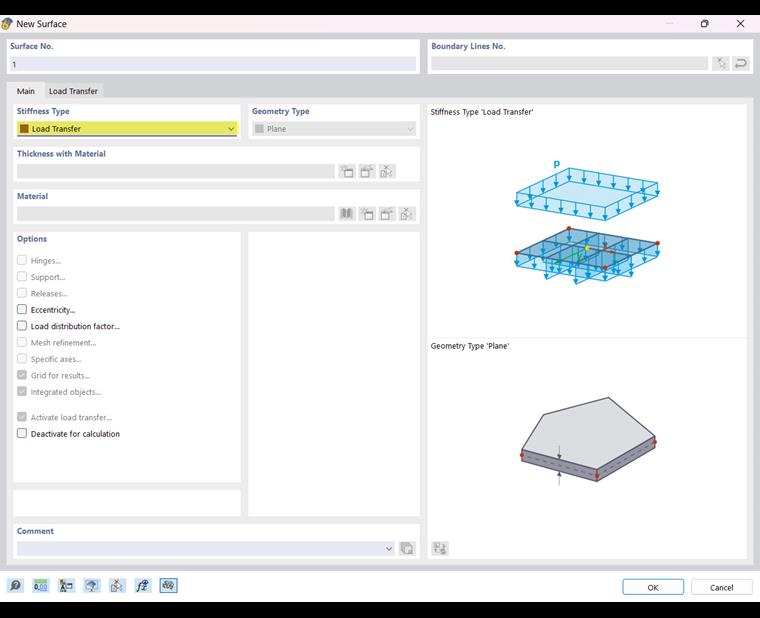

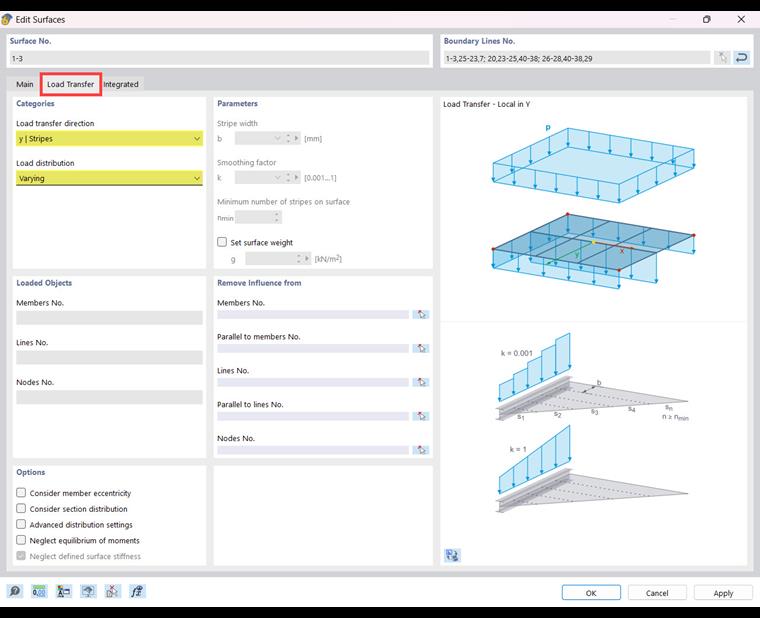

Ortotropowy rozkład obciążenia odbywa się zawsze za pomocą obszarów przenoszenia obciążenia, dla których można samodzielnie określić kierunek przenoszenia obciążenia. Można również określić, czy rozkład obciążenia ma być zmienny, czy stały. Przy stałym rozkładzie obciążenia wszystkie obiekty, na które rozkładane jest obciążenie, otrzymują stałe obciążenie. Należy wybrać typ sztywności Przenoszenie obciążeń i określić w zakładce o tej samej nazwie dla przykładowych połaci dachowych, dla których zakładane jest zmienne przenoszenie obciążeń w kierunku Y.

03 Typ sztywności 'Przenoszenie obciążenia'

04 Wczytaj ustawienia przenoszenia

Po zatwierdzeniu wpisu można wybrać linie graniczne powierzchni w obszarze roboczym. Utwórz w ten sposób trzy powierzchnie dachu i zamknij wybór prawym przyciskiem myszy.

Obciążenia i przypadki obciążeń

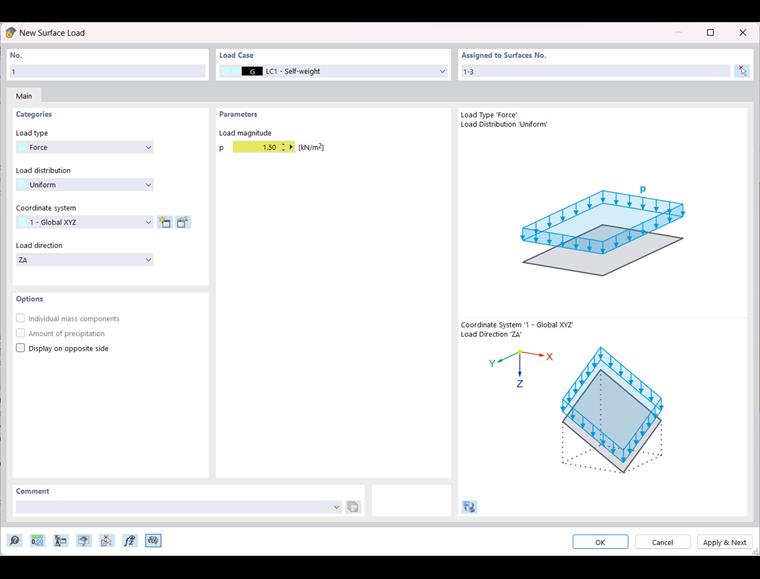

Poniżej, do właśnie utworzonych powierzchni można przyłożyć obciążenia. Można je utworzyć za pomocą przycisku . Zdefiniuj wielkość obciążenia w przypadku obciążenia ciężarem własnym dla tego przykładu przy 1,5 kN/m².

06 nowe obciążenie powierzchniowe

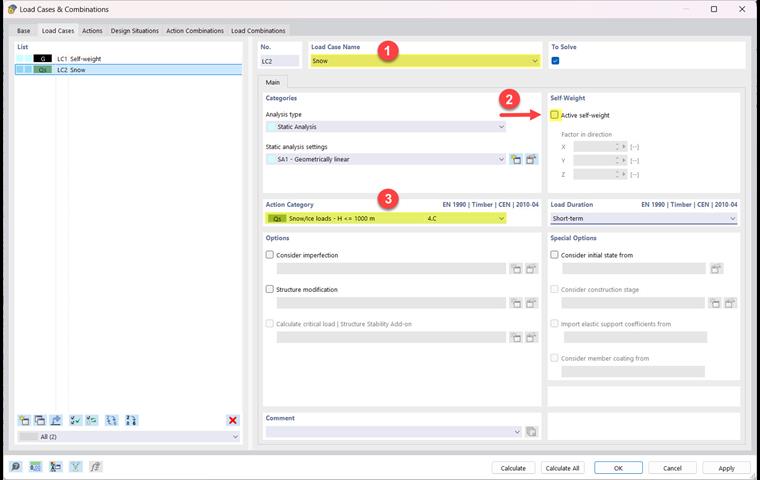

Oprócz przypadku obciążenia ciężarem własnym należy uwzględnić przypadek obciążenia śniegiem. W tym celu należy utworzyć nowy przypadek obciążenia na pasku narzędzi za pomocą przycisku , wyłączyć ciężar własny i wybrać kategorię oddziaływania 'Obciążenia śniegiem/lodem' dla warstwy poniżej 1000 m.

08 Przypadek obciążenia śniegiem

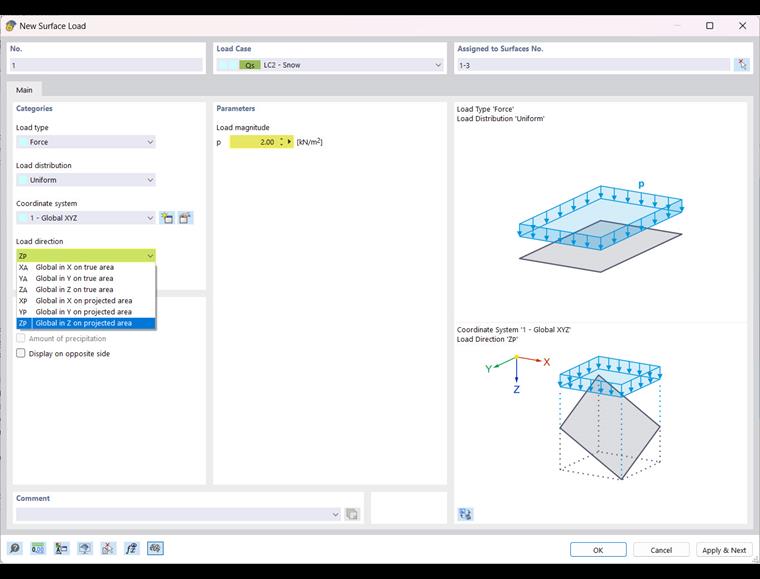

W tym przypadku obciążenia należy utworzyć nowe obciążenie powierzchniowe na wszystkich trzech powierzchniach dachu o wielkości obciążenia 2 kN/m² w rzutowanym kierunku Z.

09 Obciążenie śniegiem

Kombinacje obciążeń

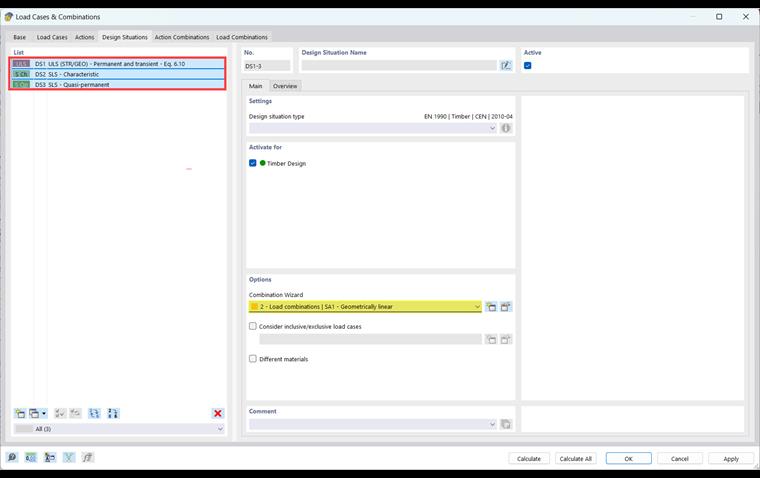

Za pomocą przycisku można otworzyć okno dialogowe 'Przypadki obciążeń i kombinacje'. W różnych zakładkach można określić, które kombinacje oddziaływań i obciążeń mają zostać obliczone. Więcej informacji na temat różnych opcji można znaleźć tutaj. W przypadku tego webinarium wystarczy zdefiniować analizę pierwszego rzędu dla wszystkich obliczeń. Jest to możliwe w zakładce 'Sytuacje obliczeniowe'.

11 Kreator kombinacji
