Entrée des charges

Dans ce webinaire, la charge est entrée à l'aide des surfaces de transfert de charge. Ces surfaces n'ont pas leur propre rigidité, mais les charges actives sont distribuées aux bords ou aux objets intégrés avec des rigidités.

Création de surfaces de transfert de charge

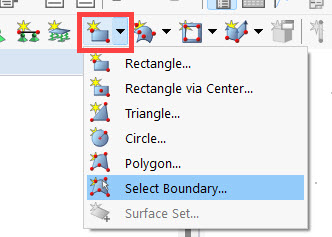

Vous pouvez créer une nouvelle surface en cliquant sur la petite flèche à côté du bouton Nouvelle surface rectangulaire und dort auf 'Begrenzung wählen' klicken.

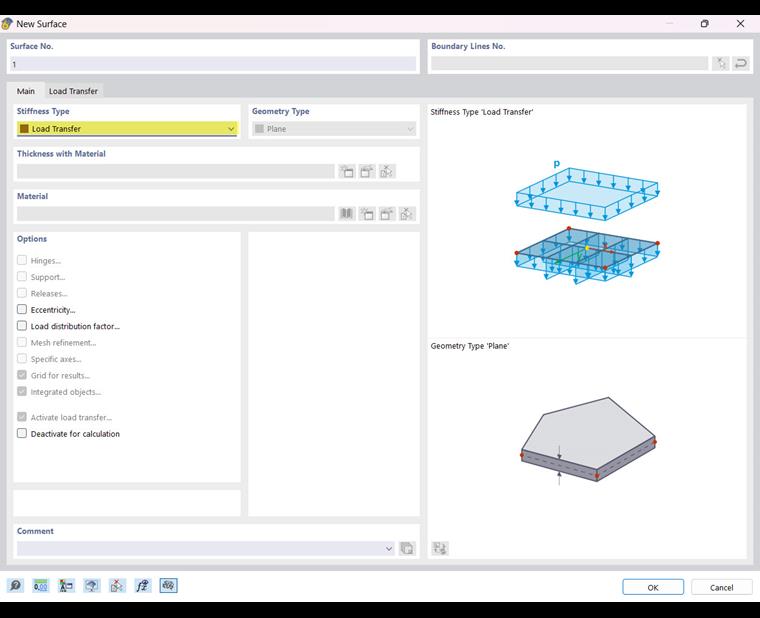

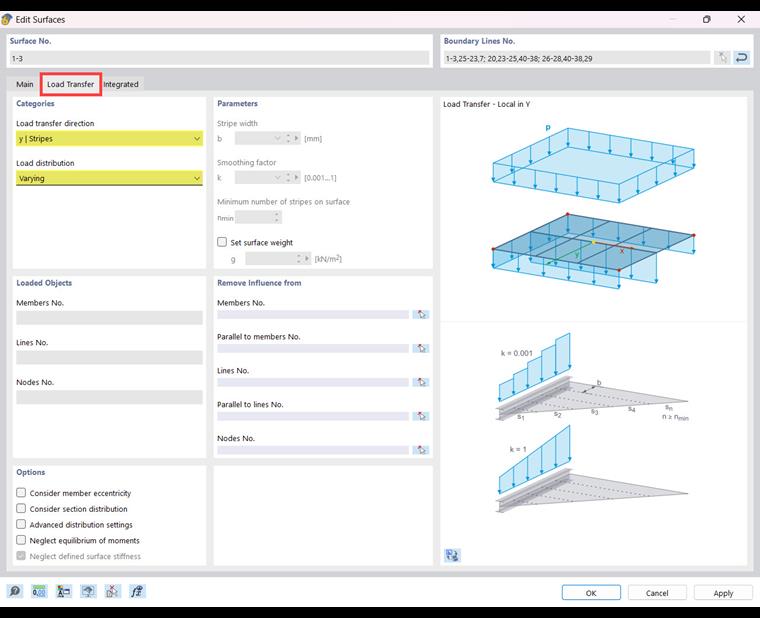

Une répartition de charge orthotrope est toujours effectuée via les surfaces de transfert de charge, pour lesquelles vous pouvez déterminer vous-même la direction de transfert de charge. Il est également possible de spécifier si la répartition des charges est variable ou uniforme. Avec une répartition de charge uniforme, tous les objets sur lesquels la charge est répartie reçoivent une charge constante. Sélectionnez le type de rigidité Transfert de charge et spécifiez dans l'onglet du même nom pour l'exemple des surfaces de toiture qu'un transfert de charge variable dans la direction Y est supposé.

Après avoir confirmé la saisie, vous pouvez sélectionner les lignes de contour des surfaces dans la zone de travail. Créez ainsi les trois surfaces de toiture et fermez la sélection avec un clic droit.

Charges et cas de charge

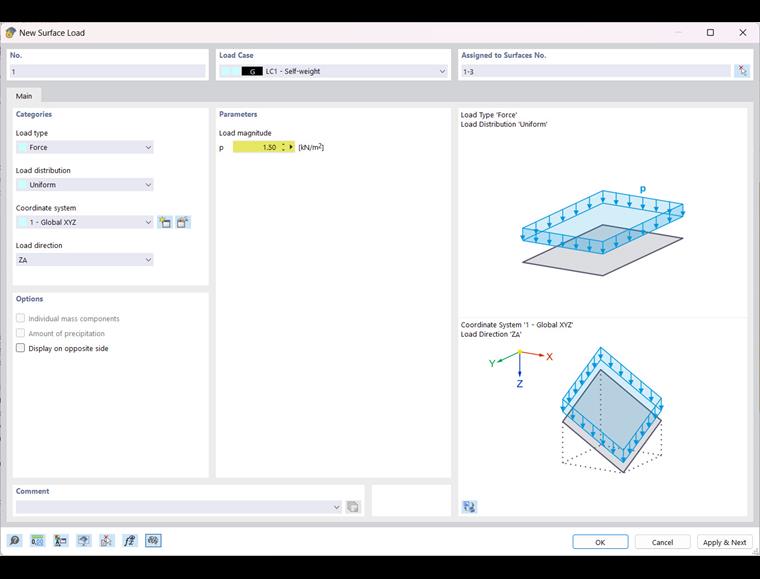

Auf die eben erstellten Flächen können im Folgenden Lasten aufgebracht werden, welche sich über die Schaltfläche Nouvelle charge surfacique erstellen lassen. Définissez la grandeur de charge dans le cas de poids propre pour cet exemple à 1,5 kN/m2.

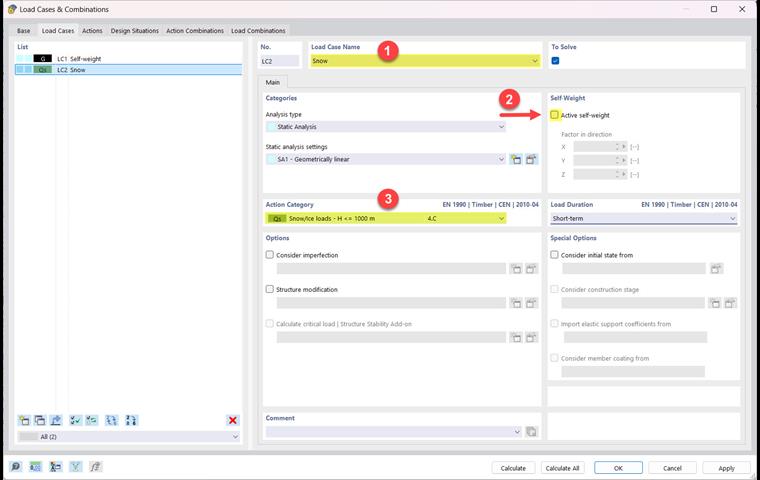

En plus du cas de charge du poids propre, un cas de charge de neige doit être considéré. Erzeugen Sie dafür in der Symbolleiste über Nouveau cas de charge einen neuen Lastfall, deaktivieren Sie das Eigengewicht und wählen Sie die Einwirkungskategorie 'Schnee-/Eislasten' für einer Lage unterhalb 1000 m.

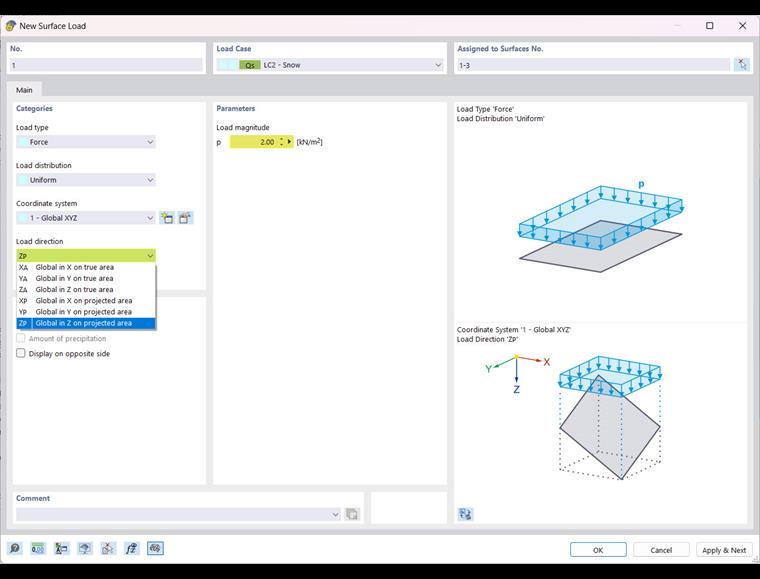

Pour ce cas de charge, créez une nouvelle charge surfacique sur les trois surfaces de toiture avec une grandeur de charge de 2 kN/m2 dans la direction Z projetée.

Astuce

Über einen Rechtsklick auf eine Lastübertragungsfläche können Sie sich mit 'Lasten aus Verteilungsfläche' die Lasten auf den Objekten anzeigen lassen, die die Lasten aufnehmen. In dieser Darstellung werden Lasten, die sich auf die projizierte Länge beziehen, umgerechnet und über der wahren Länge angezeigt.

Combinaisons de charge

Cliquez sur Modifier le cas de charge öffnen Sie den Dialog 'Lastfälle und Kombinationen'. Les différents onglets permettent de définir les combinaisons d'actions et de charges à calculer. Mehr Informationen zu den verschiedenen Möglichkeiten finden Sie hier: Manuel en ligne RFEM 6 | Cas de charge et combinaisons .

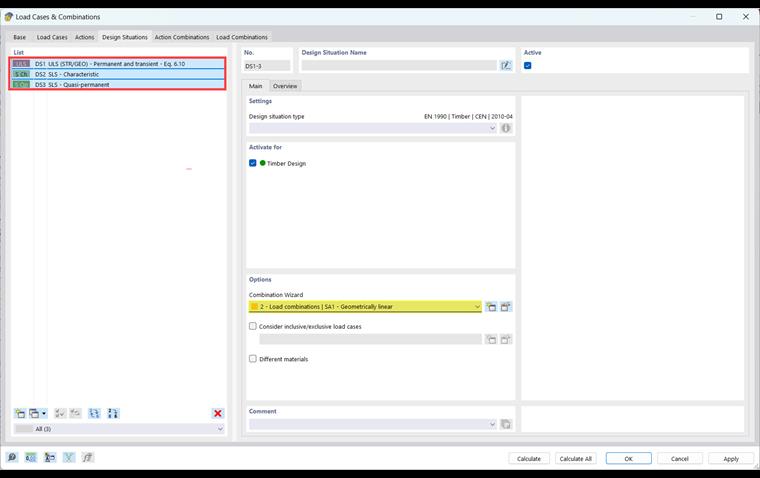

Pour ce webinaire, il suffit de définir une analyse du premier ordre pour toutes les vérifications. Ceci est possible dans l'onglet « Situations de projet ».
