Analyse de la vérification
Vous pouvez afficher les résultats de la vérification en sélectionnant une ou plusieurs situations de projet dans le tableau de la catégorie « Vérification du bois », puis en cliquant sur

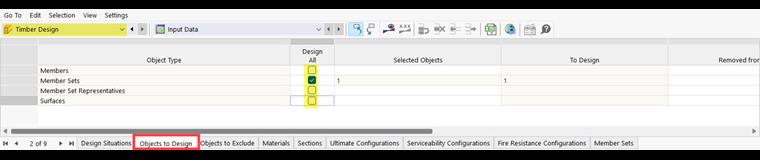

. Dans l'onglet « Objets à calculer », vous pouvez également spécifier les types d'objets à vérifier, par exemple uniquement l'ensemble de barres qui correspond à l'arêtier.

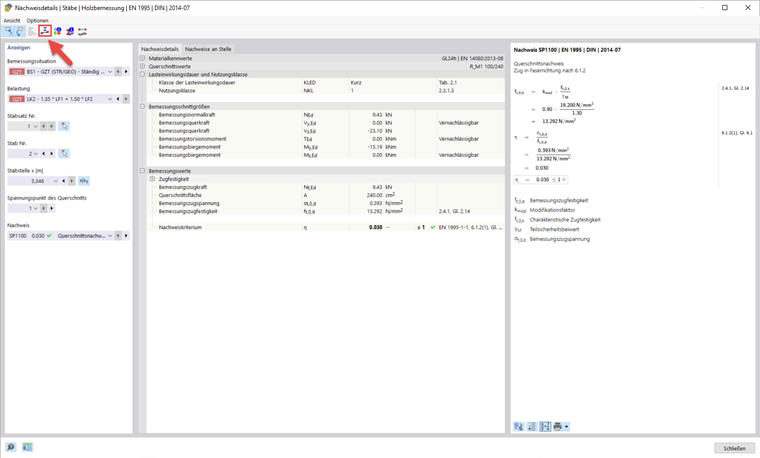

Détails de vérification
Après le calcul, un aperçu s'ouvre dans le tableau des vérifications dont le critère de vérification n'est pas rempli et des autres erreurs survenues lors de l'exécution des vérifications. Si vous cliquez sur une ligne du tableau, le point le plus chargé de la section dans cette vérification est marqué par une flèche rouge. Double-cliquez sur la ligne appropriée du tableau pour ouvrir les détails de la vérification. Vous pouvez voir les formules de vérification dans la section de droite de la boîte de dialogue et afficher le calcul avec les étapes intermédiaires via
. Le bouton
affiche uniquement le critère de calcul. Le bouton
dans le coin supérieur gauche de la boîte de dialogue permet d'afficher les diagrammes de résultats sur la section.

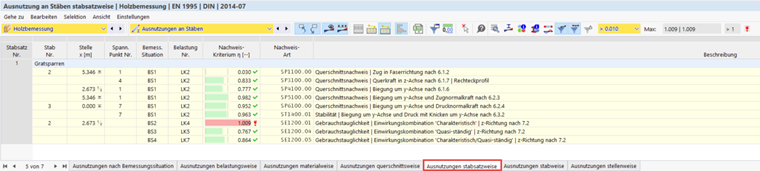

Ratios de vérification de l'ensemble de barres
Le tableau affiche les résultats du calcul dans la catégorie « Ratios de vérification sur les barres » selon différents critères. Dans l'onglet « Ratios de vérification par ensemble de barres », vous pouvez voir quels résultats de vérification ont été calculés par rapport à l'ensemble de barres.
