Analiza obliczeniowa
Wyniki obliczeń można wyświetlić, wybierając jedną lub więcej sytuacji obliczeniowych w tabeli w kategorii "Wymiarowanie drewna", a następnie klikając przycisk

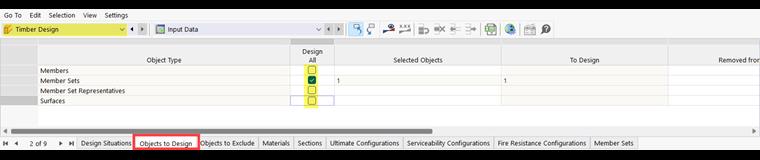

. W zakładce "Obiekty do wymiarowania" można również określić, jakie typy obiektów mają być wymiarowane, np. tylko zbiór prętów odpowiadający krokwi narożnej.

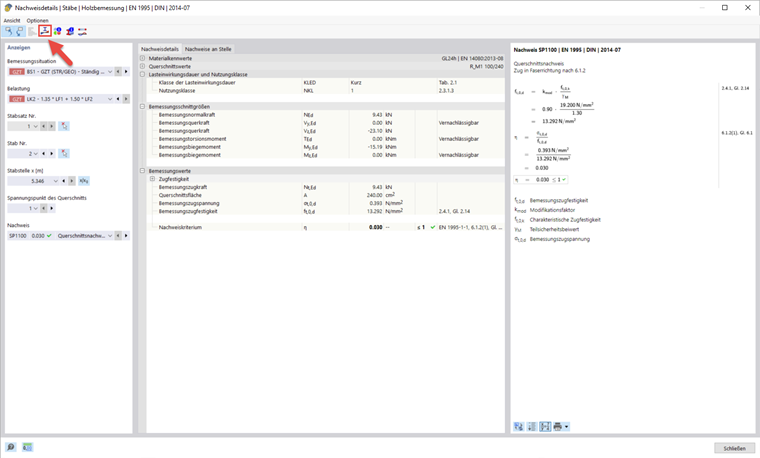

Szczegóły obliczeń
Po zakończeniu obliczeń, w tabeli wyników pojawia się przegląd, dla którego kryterium obliczeniowe nie jest spełnione oraz inne błędy, które pojawiły się podczas obliczeń. Kliknij wiersz tabeli, aby oznaczyć czerwoną strzałką najbardziej obciążone miejsca przekroju w tym obliczeniu. Kliknij dwukrotnie odpowiedni wiersz tabeli, aby otworzyć szczegóły obliczeń. Tutaj można zobaczyć wzory do obliczeń w sekcji okna dialogowego po prawej stronie oraz wyświetlić obliczenia z krokami pośrednimi za pomocą
.
wyświetla tylko kryterium obliczeniowe. Za pomocą klawisza
znajdującego się w lewym górnym rogu okna dialogowego można wyświetlić wykresy wyników na przekroju.

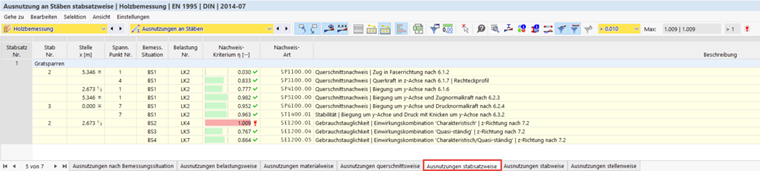

Współczynnik obliczeniowy zbioru prętów
W tabeli przedstawiono wyniki obliczeń w kategorii "Wymiarowanie prętów", posortowane według różnych kryteriów. "Wymiarowanie według zbiorów prętów" pokazuje między innymi, które wyniki obliczeń dla zbioru prętów zostały obliczone.
