Rigidizadores transversales de barras

Los rigidizadores transversales de barras se pueden considerar al verificar la resistencia a cortante de las chapas en el alma para limitar los campos de pandeo. No se proporcionan más verificaciones, por ejemplo, para la introducción de carga puntual.

Asignación a una barra o conjunto de barras

Los rigidizadores transversales de barras están organizados en RFEM y RSTAB como un 'tipo para barras'. La asignación de rigidizadores transversales de barras a una o más barras se puede realizar mediante el cuadro de diálogo de edición para la barra, la selección desde el cuadro de diálogo de rigidizadores transversales de barras o mediante la tabla de entrada. La asignación se lleva a cabo de forma análoga al procedimiento descrito en el capítulo Tipos para cálculo de aluminio.

Además, puede asignar rigidizadores transversales a un conjunto de barras. La posición relativa de los tipos de rigidizadores se relaciona con la longitud de todo el conjunto de barras. Tenga en cuenta que los rigidizadores transversales de barras se pueden asignar a la barra o al conjunto de barras de nivel superior.

Tipo y posición del rigidizador

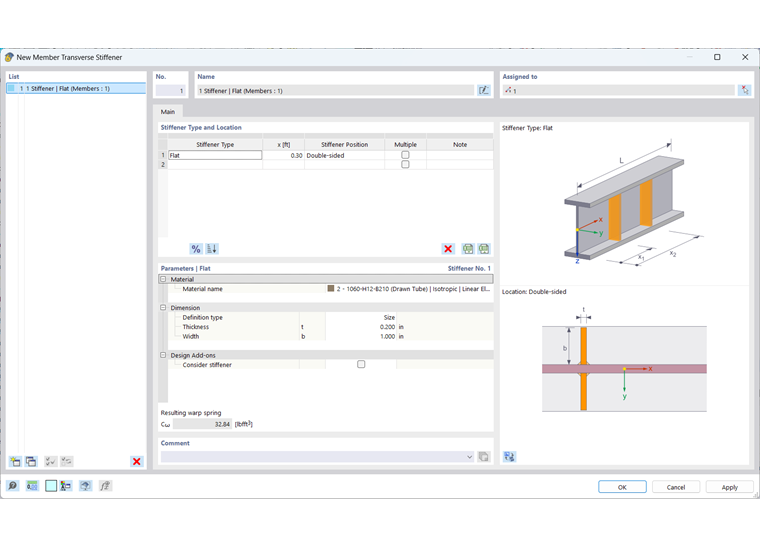

En la sección Tipo y posición del rigidizador, especifique todos los tipos de rigidizadores y sus posiciones. Con el botón Entrada relativa/absoluta puede intercambiar entre la entrada absoluta y relativa para la entrada de la posición. Con el botón Intercalar puede ordenar la lista según las posiciones.

Información

Las posiciones introducidas se aplican a todas las barras a las que se asignan los rigidizadores transversales de barras. Si las barras tienen diferentes longitudes, las especificaciones de posición relativa y absoluta difieren, no siendo posible entonces una conversión automática.

Los siguientes tipos están disponibles actualmente:

  • Rigidizadores planos
  • Chapas frontales al inicio y final de la barra
  • Perfiles en U
  • Perfiles angulares (conexión de ambos lados al alma rigidizada)
  • Pilares conectados al inicio y final de la barra
  • Muelles arqueados

Algunos tipos de rigidizadores (como los rigidizadores planos) requieren que introduzca la posición del rigidizador (izquierda, derecha o en ambos lados). Se considera que el lado izquierdo es el lado que se encuentra en la dirección y negativa.

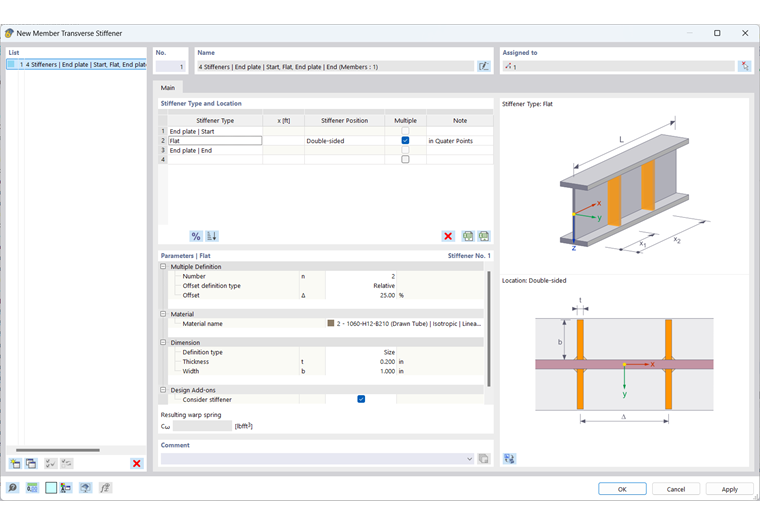

Active la casilla 'Múltiple' para agregar más rigidizadores del mismo tipo a la viga. Ahora puede especificar el número de rigidizadores y la separación de las repeticiones en los parámetros.

Parámetros

En esta sección del cuadro de diálogo, define las propiedades principales de cada tipo de rigidizador. En la mayoría de los casos, esto requiere información sobre el material y las dimensiones del rigidizador.

Para incluir un rigidizador al cálculo en el complemento, seleccione la casilla 'Incluir en el complemento de cálculo'. Esto no está disponible para todos los tipos de rigidizadores, depende de la norma de cálculo seleccionada. En función de la norma de cálculo seleccionada, puede ser necesaria una clasificación con respecto a la deformabilidad del rigidizador.

Importante

Solo se consideran en el cálculo los rigidizadores con la casilla 'Considerar en el complemento de cálculo' activada.

Muelle de alabeo

Si se activa el complemento Torsión de alabeo (7 grados de libertad), los rigidizadores transversales de barras se utilizan para definir los muelles de alabeo cuando se calculan las barras con 7 grados de libertad. Puede encontrar más información al respecto en el capítulo Refuerzos transversales de barras del manual sobre este complemento.

Información

Al calcular barras con 6 grados de libertad, los rigidizadores transversales de barras no influyen en la rigidez del sistema.

Cuando se utilizan rigidizadores transversales de barras para el cálculo en el complemento Cálculo de aluminio, la rigidez del muelle de alabeo resultante solo se muestra con carácter informativo. No se realiza una transferencia automática a las ventanas de entrada de los apoyos en nudo en el cuadro de diálogo Longitudes eficaces.
